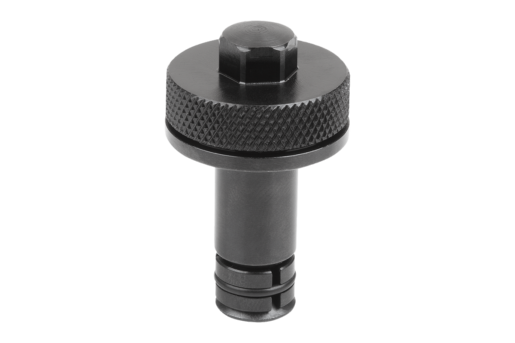

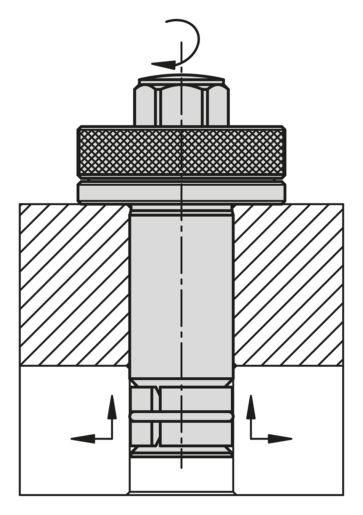

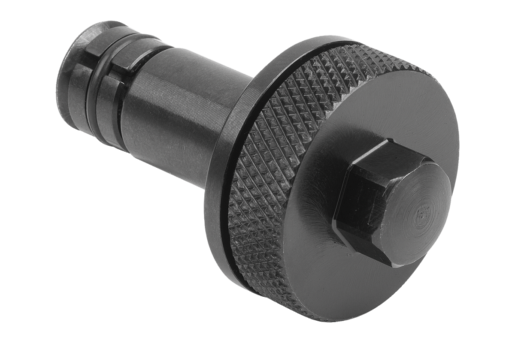

BeschrijvingGrondstof:Gehard staal.Uitvoering:Gebruineerd.Opmerking:Met de positioneercilinder kan een werkstuk eenvoudig in een boorgat worden gefixeerd en gecentreerd. Dankzij het geïntegreerde axiale naaldlager, dat een lage oppervlaktewrijving op stijve contactoppervlakken genereert, kan een verhoogde spankracht worden bereikt. Het lager met een hoge belastbaarheid garandeert een lange levensduur. Spancilinder met neerdrukeffect.Montage:Voer de positioneercilinder door het te bevestigen werkstuk in de montageopening. Draai de schroef eerst met de kartelschroef met de hand en aansluitend met een geschikte sleutel vast. Het gekartelde gedeelte kan ook in een daarvoor voorzien boorgat worden verzonken.Voordelen:Eenvoudig instelbaar spanbereik Onafhankelijk van diameter en oppervlaktetoestand van het boorgat (tot H12) Neerdrukeffect Significante verhoging van de spankracht bij een gelijk aanhaalmoment, ten opzichte van de uitvoering met kogels Hoogwaardig axiaal naaldlager met een hoge belastbaarheid en een lange levensduurGebruik:Ideaal voor de bevestiging van standaardelementen van verschillende dikte. De spancilinder kan ook voor snelwisselsystemen worden gebruikt.Tekeningverwijzing:

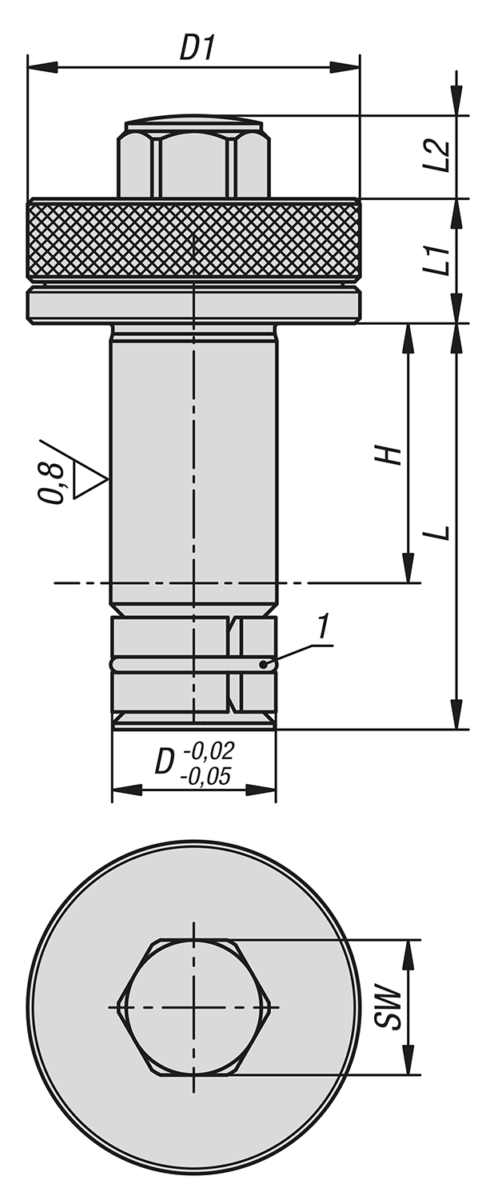

Maat H heeft betrekking op het klembereik.
1) O-ring
Bijzonderheden
