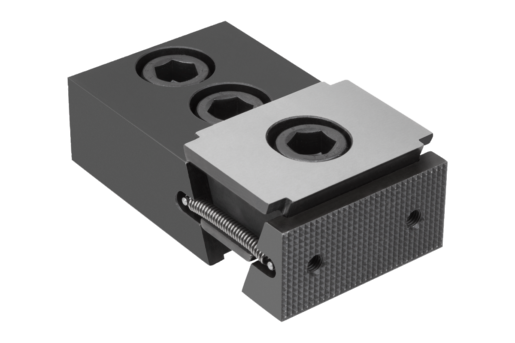

K1745_BWigspanner met vaste bek, vorm B, spanvlakken gekarteld |
terug |
|
Artikelbeschrijving/Productafbeeldingen |
|
|
BeschrijvingProductbeschrijving:De wigspanners zijn dankzij hun werkingsprincipe geschikt voor meervoudige opspanningen.
Door de wigvlakken worden grote spankrachten gerealiseerd.
Deze wigspanners worden in een T-gleuf voor het spannen gebruikt.
Door het indraaien van de spanschroef beweegt het spansegment zich naar buiten en druk het werkstuk tegen de vaste aanslagbek van de aanpassingsvoorziening.
Door het ingewerkte slobgat in de dubbele wig kunnen de wigspanners worden verschoven resp. toleranties compenseren.
Schuifbereik: M12 = ±1,0 mm.Grondstof:Dubbele wig en spansegmenten inzetstaal.Uitvoering:Dubbele wig en spansegmenten gehard, gefosfateerd.Opmerking:Met de twee schroefboringen op de spanvlakken kunnen ook nog aanslaglijsten voor de optimale spandiepte van het werkstuk worden gemonteerd.LeveringsomvangWigspanner.
Bevestigingsschroeven.Bijzonderheden DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Binnendraad | G
Cilinderkopschroef
DIN 912 | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1745.0500212 | B | 88,5 | 94,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 |  | | 310,00 € | |
