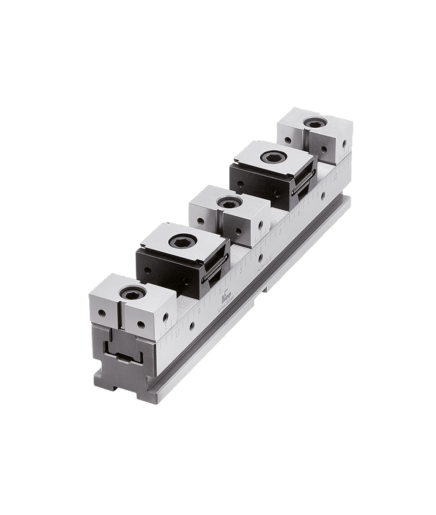

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Spanrail en vaste bek gereedschapsstaal.
Wigspanner inzetstaal.Uitvoering:Spanrail en vaste bek gehard en geslepen (HRC 55 ±2).
Wigspanner gehard, gefosfateerd.Opmerking:De meervoudige opspansystemen kunnen via verschillende interfaces worden bevestigd.
1. Spanrand aan de zijkant voor klembekkenset. Spanklauwen kunnen op een willekeurige positie worden bevestigd.
2. Doorlopende gaten voor cilinderkopschroeven volgens DIN.
3. Richtgaten Ø25 mm voor de gangbare nulpuntspansystemen met systeemafstanden van 200 mm.
4. Richtgaten Ø16 mm voor de nulpuntspansystemen met systeemafstanden van 96 mm.
5. Drie richtgleuven met 18H7 voor uitlijning in lengterichting en dwars op T-gleuftafels.
6. Pasboringen Ø12F7 en Ø16F7 voor rastersystemen met gatafstand van 40 en 50 mm.

Er zijn drie verschillende uitvoeringen beschikbaar:
- meervoudige opspansystemen wigspanner dubbelzijdig met vaste bek rvs/K1828.
- meervoudige opspansystemen wigspanner dubbelzijdig met vaste bek DS/K1829.
- meervoudige opspansystemen wigspanner enkelzijdig met vaste bek ES/K1830.Toepassing:Meerdere meervoudige opspansystemen van verschillende lengte kunnen achter of naast elkaar worden gemonteerd. Door de precisievertanding kan de vaste bek zeer nauwkeurig worden gepositioneerd. Door de schaalverdeling aan de zijkant van de spanrails kan elke positie van de vaste bekken worden gedocumenteerd en bij herhaling weer precies zo worden ingesteld. Aan de draadgaten aan de zijkant kunnen aanslagen worden gemonteerd.
Door bediening van de spanschroef in de wigspanners bewegen de spansegmenten zich en drukken de werkstukken tegen de vaste bekken.Voordelen:Universeel en flexibel.
Voor kleine en grote batches.
Ook kunnen grote delen naast elkaar op meerdere meervoudige opspansystemen worden gespannen.Toebehoren:Blokkeerpennen K0967.
Cilinderkopschroeven K0869.10X30.
Cilinderkopschroeven K0869.12X25.
Passchroeven K0815.12045/K0815.16055.
Aanslaglijsten K1752.
Opzetbekken met aanpassingsmogelijkheid K1753.
Opzetbekken met prisma K1754.
Werkstukaanslag K1755.
Afstandsstuk K1756.
Klembekkenset K1757.
T-gleufmoer K1758.
Gleufgeleidingsmoer K0954.Leveringsomvang- 1x spanrail.
- 2x wigspanner dubbelzijdig.
- 3x vaste bek rvs.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1828 Meervoudige opspansystemen wigspanner dubbelzijdig vaste ES

342 kB

Technische informatie meervoudig opspansysteem

1,8 MB

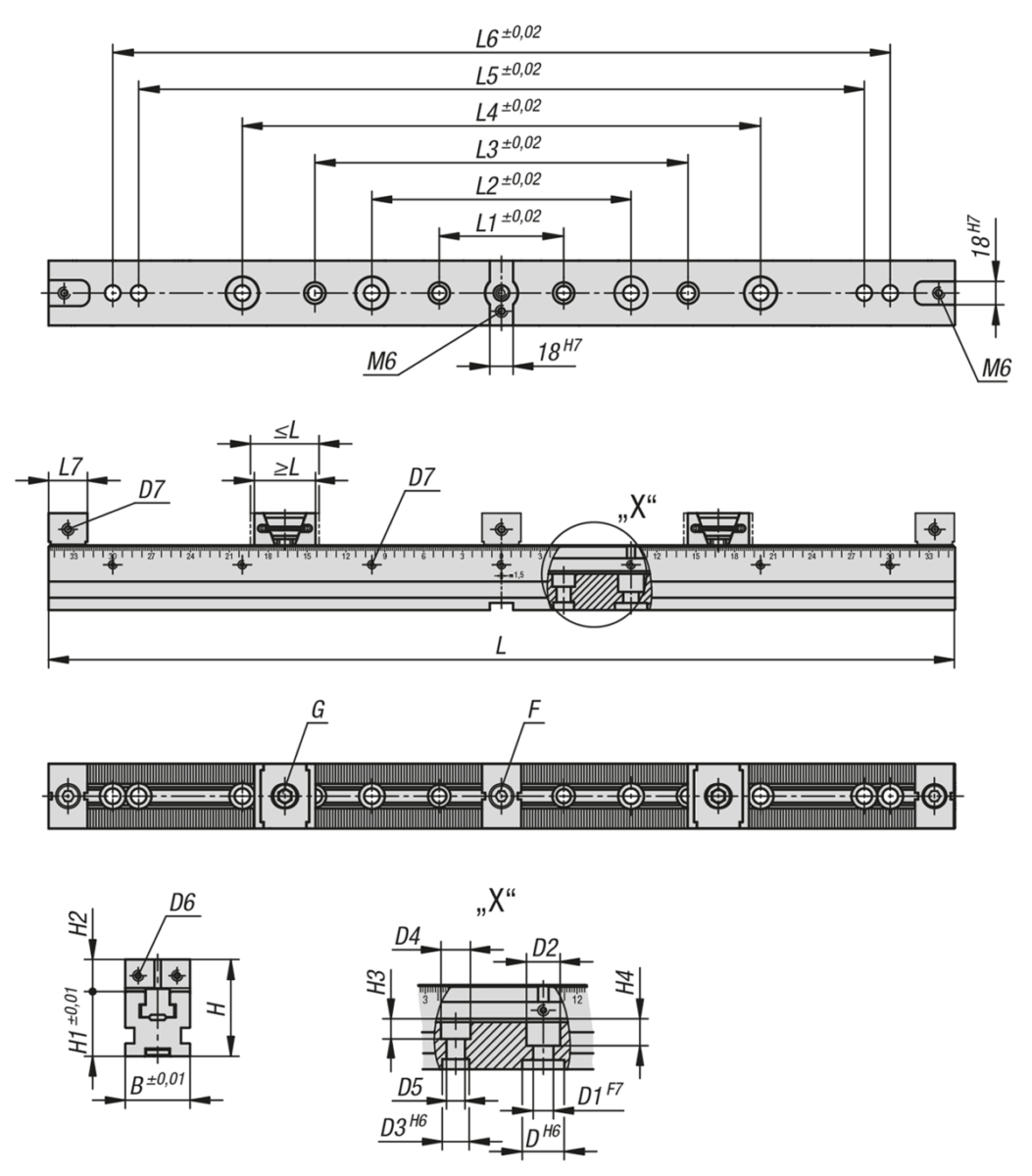

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Uitvoering 1	L	B	H	L min.	L max.	L1	L2	L3	L4	L5	L6	L7	Prijs
K1828.05030001	glad	300	50	75	44,5	50,5	96	200	-	-	-	-	30	1.146,00 €
K1828.05040001	glad	400	50	75	44,5	50,5	96	200	288	300	-	-	30	1.272,00 €
K1828.05050001	glad	500	50	75	44,5	50,5	96	200	288	400	-	-	30	1.457,00 €
K1828.05060001	glad	600	50	75	44,5	50,5	96	200	288	400	500	-	30	1.563,00 €
K1828.05070001	glad	700	50	75	44,5	50,5	96	200	288	400	560	600	30	1.691,00 €
K1828.05030002	gekarteld	300	50	75	44,5	50,5	96	200	-	-	-	-	30	1.263,00 €
K1828.05040002	gekarteld	400	50	75	44,5	50,5	96	200	288	300	-	-	30	1.389,00 €
K1828.05050002	gekarteld	500	50	75	44,5	50,5	96	200	288	400	-	-	30	1.575,00 €
K1828.05060002	gekarteld	600	50	75	44,5	50,5	96	200	288	400	500	-	30	1.681,00 €
K1828.05070002	gekarteld	700	50	75	44,5	50,5	96	200	288	400	560	600	30	1.807,00 €

Bestelnummer	Uitvoering 1	D	D1	D2	D3	D4	D5	D6	D7	H1	H2	H3	H4	F cilinderkopschroef DIN 912	G Cilinderkopschroef DIN 912	Prijs
K1828.05030001	glad	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.146,00 €
K1828.05040001	glad	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.272,00 €
K1828.05050001	glad	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.457,00 €
K1828.05060001	glad	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.563,00 €
K1828.05070001	glad	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.691,00 €
K1828.05030002	gekarteld	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.263,00 €
K1828.05040002	gekarteld	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.389,00 €
K1828.05050002	gekarteld	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.575,00 €
K1828.05060002	gekarteld	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.681,00 €
K1828.05070002	gekarteld	25	12	20	16	17,5	11	M5	M6	50	25	12	16	M10x30	M12x25	1.807,00 €
