Beschrijving

Material
Spanrail en vaste bek gereedschapsstaal.
Wigspanner inzetstaal.
Version
Spanrail en vaste bek gehard en geslepen (HRC 55 ±2).
Wigspanner gehard, gefosfateerd.
Note

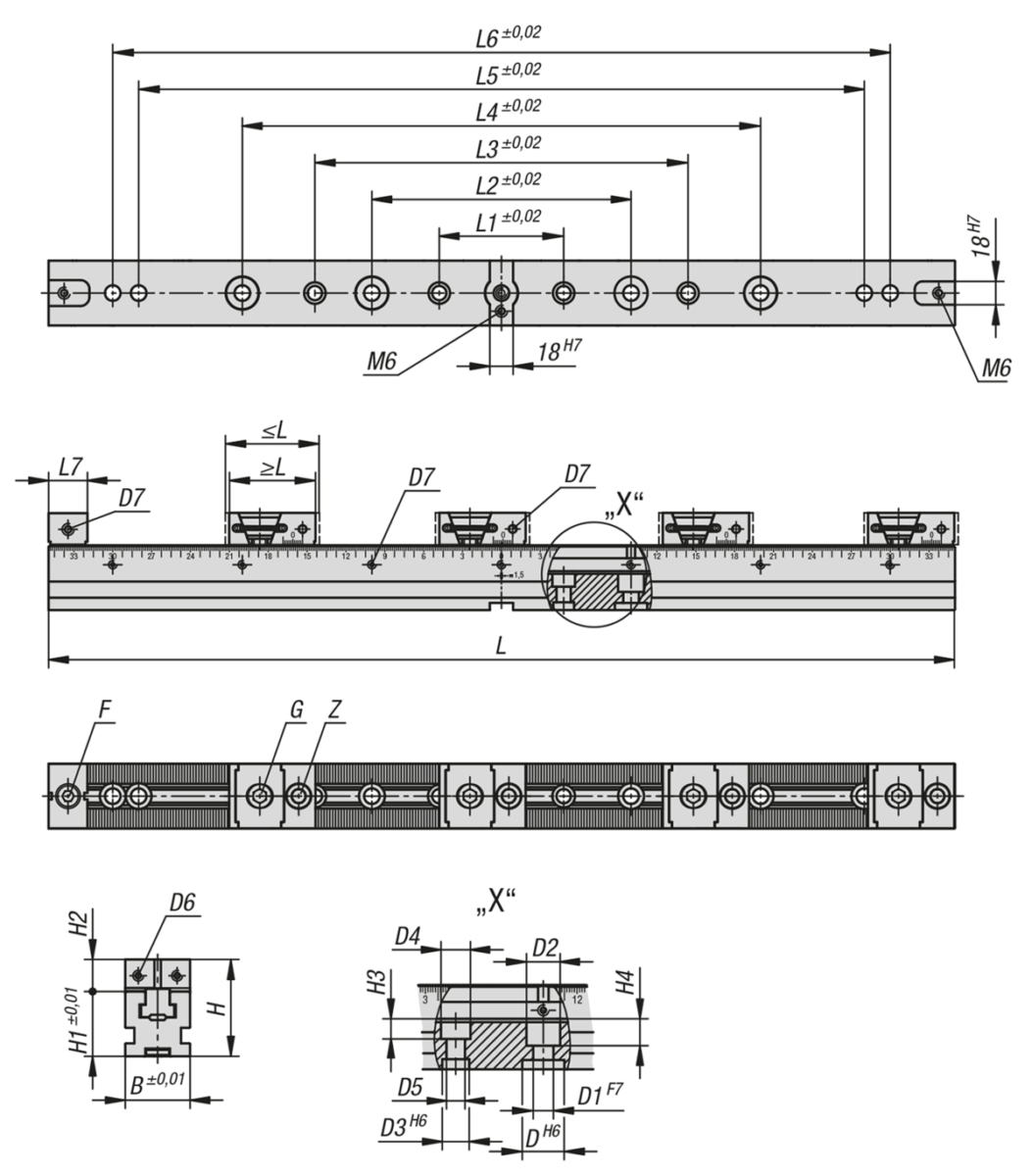

De meervoudige opspansystemen kunnen via verschillende interfaces worden bevestigd.
1. Spanrand aan de zijkant voor klembekkenset. Spanklauwen kunnen op een willekeurige positie worden bevestigd.
2. Doorlopende gaten voor cilinderkopschroeven volgens DIN.
3. Richtgaten Ø25 mm voor de gangbare nulpuntspansystemen met systeemafstanden van 200 mm.
4. Richtgaten Ø16 mm voor de nulpuntspansystemen met systeemafstanden van 96 mm.
5. Drie richtgleuven met 18H7 voor uitlijning in lengterichting en dwars op T-gleuftafels.
6. Pasboringen Ø12F7 en Ø16F7 voor rastersystemen met gatafstand van 40 en 50 mm.

Er zijn drie verschillende uitvoeringen beschikbaar:
- meervoudige opspansystemen wigspanner dubbelzijdig met vaste bek rvs/K1828.
- meervoudige opspansystemen wigspanner dubbelzijdig met vaste bek DS/K1829.

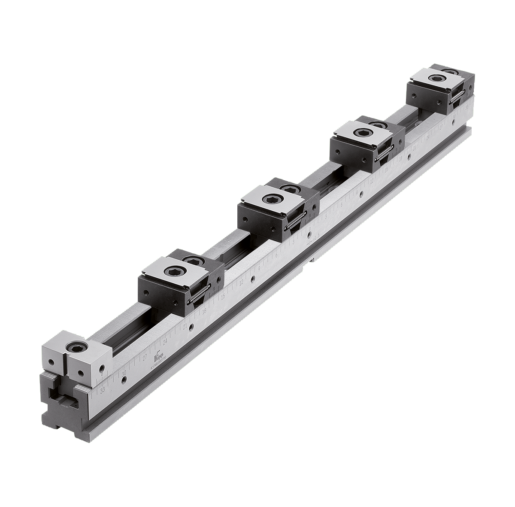

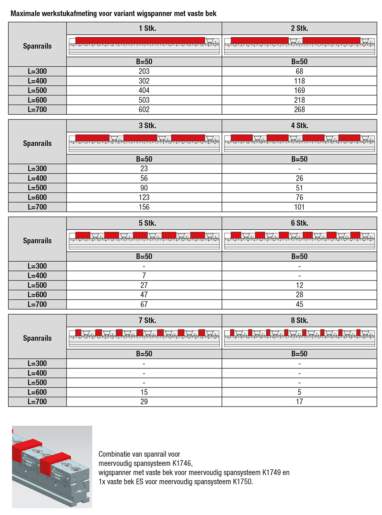

- meervoudige opspansystemen wigspanner enkelzijdig met vaste bek ES/K1830.
Application
Meerdere meervoudige opspansystemen van verschillende lengte kunnen achter of naast elkaar worden gemonteerd. Door de precisievertanding kan de vaste bek zeer nauwkeurig worden gepositioneerd. Door de schaalverdeling aan de zijkant van de spanrails kan elke positie van de vaste bekken worden gedocumenteerd en bij herhaling weer precies zo worden ingesteld. Aan de draadgaten aan de zijkant kunnen aanslagen worden gemonteerd.
Door bediening van de spanschroef in de wigspanners bewegen de spansegmenten zich en drukken de werkstukken tegen de vaste bekken.
Advantages
Universeel en flexibel.
Voor kleine en grote batches.
Ook kunnen grote delen naast elkaar op meerdere meervoudige opspansystemen worden gespannen.
Scope of delivery
- 1x spanrail.
- 3x wigspanner enkelzijdig.
- 1x vaste bek rvs.
Accessory
Blokkeerpennen K0967.
Cilinderkopschroeven K0869.10X30.
Cilinderkopschroeven K0869.12X25.
Passchroeven K0815.12045/K0815.16055.
Aanslaglijsten K1752.
Opzetbekken met aanpassingsmogelijkheid K1753.
Opzetbekken met prisma K1754.
Werkstukaanslag K1755.
Afstandsstuk K1756.
Klembekkenset K1757.
T-gleufmoer K1758.
Gleufgeleidingsmoer K0954.
Om onze CAD-modellen te kunnen downloaden, moet u zich eerst aanmelden. Als u nog geen account hebt, dient u zich te registeren onder "Mijn account" (rechterkant van het scherm) en de instructies op te volgen.
