Beschrijving

Material
Gereedschapsstaal.
Version
gehard en geslepen (HRC 55 ±2).
Note

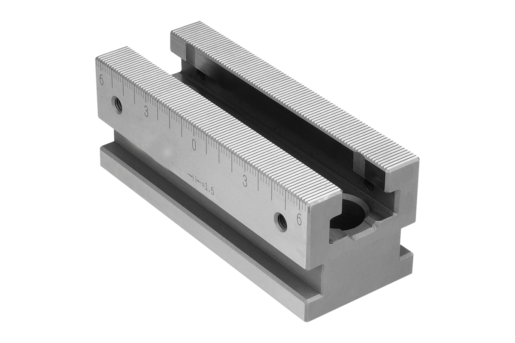

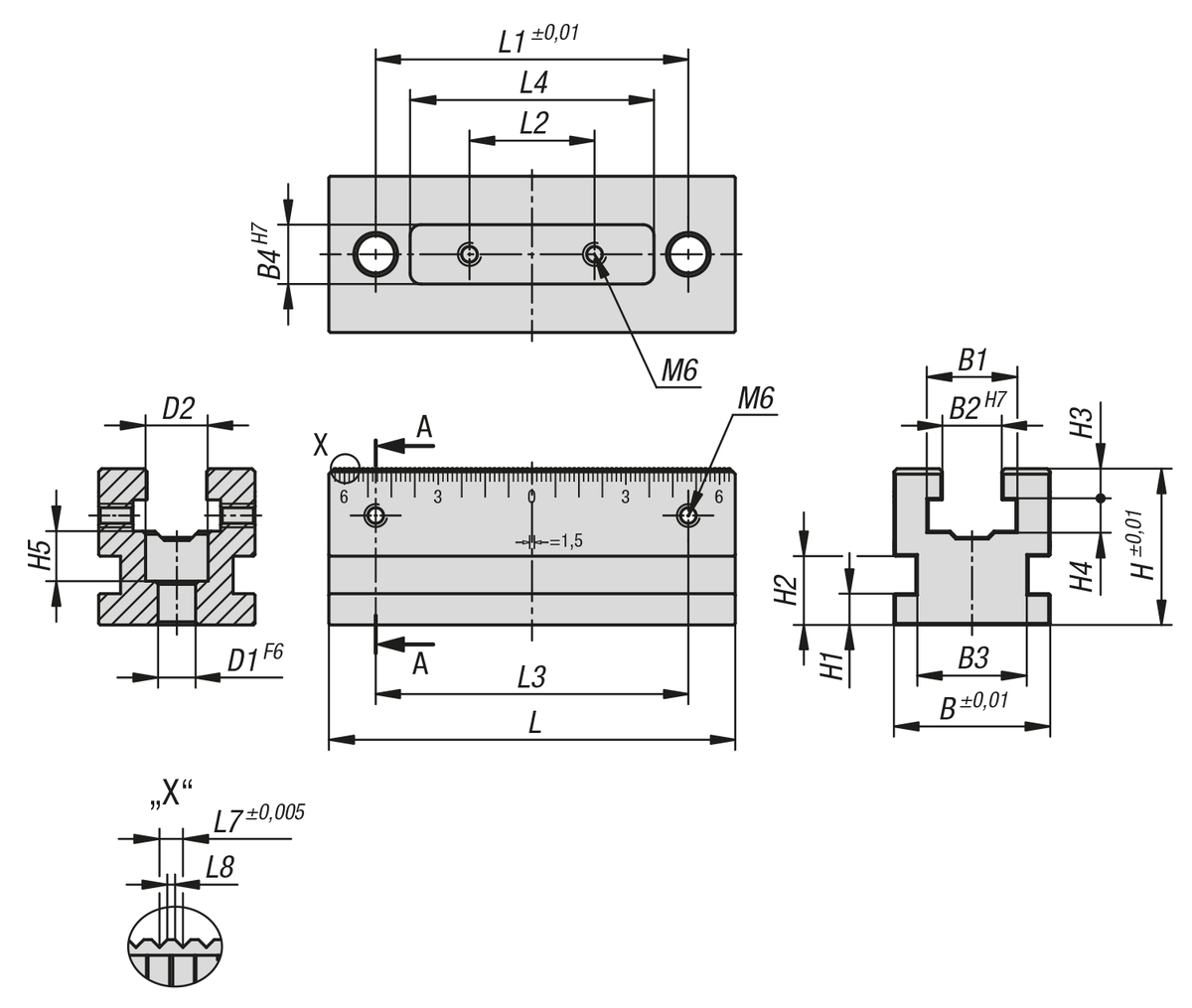

De spanrails kunnen via verschillende interfaces worden bevestigd.
1. Spanrand aan de zijkant voor spanklauwenset. Spanklauwen kunnen op een willekeurige positie worden bevestigd.
2. Doorlopende gaten voor cilinderkopschroeven volgens DIN
3. Twee richtgleuven met 18H7 op T-gleuftafels.
4. Pasboringen Ø12F7 en Ø16F7 voor rastersystemen met gatafstand van 50 mm.
Application
Met de spanrails kort kunnen spantaken op nauwe plaatsen worden uitgevoerd. Door de precisievertanding kunnen de vaste bekken zeer nauwkeurig worden gepositioneerd. Door de schaalverdeling aan de zijkant van de spanrails kan elke positie van de vaste bekken worden gedocumenteerd en bij herhaling weer precies zo worden ingesteld. Aan de draadgaten aan de zijkant kunnen aanslagen worden gemonteerd.
Advantages
Universeel en flexibel toepasbaar.
Met meerdere korte spanrails zijn ook flexibele spanconstructies mogelijk.
Om onze CAD-modellen te kunnen downloaden, moet u zich eerst aanmelden. Als u nog geen account hebt, dient u zich te registeren onder "Mijn account" (rechterkant van het scherm) en de instructies op te volgen.

Meervoudig opspansysteem


Meervoudige opspansystemen worden hoofdzakelijk gebruikt bij de bewerking van werkstukken in grote aantallen. Naar keuze wordt het systeem voor een of meerdere werkstukken geconfigureerd. Afhankelijk van de werkstukgrootte en spanraillengte kunnen daardoor meerdere werkstukken gelijktijdig worden gespannen. Door het grote aanbod aan componenten van het meervoudige opspansysteem (spanrails, vaste aanslagen, wigspanners en toebehoren) kunnen werkstukken in verschillende aantallen en met verschillende afmetingen probleemloos met optimale insteltijd worden bewerkt. De gebruiker kan bij de wigspanners kiezen voor een enkelzijdige of dubbelzijdige uitvoering. De vertanding op de spanrail is nauwkeurig geslepen en garandeert een veilige en precieze bevestiging van de vaste aanslagen. Door de montage van meerdere spanrails in lengte- en dwarsrichting kan het werkbereik van de machine en het aantal werkstukken optimaal worden uitgebreid.
