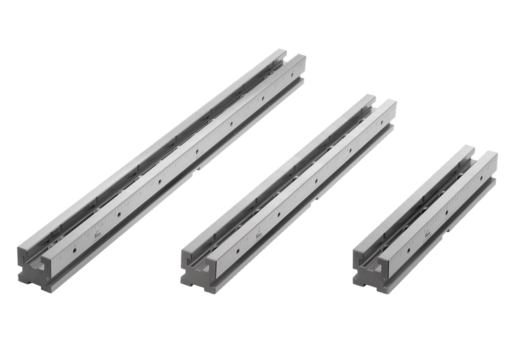

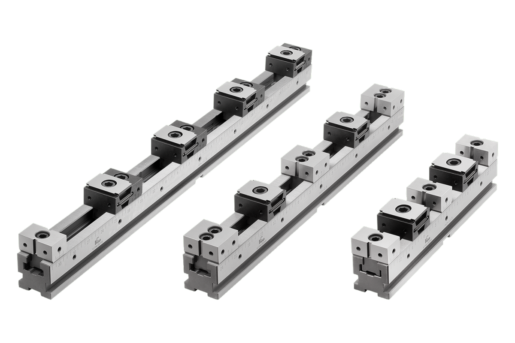

K1746Spanrails voor meervoudig opspansysteem |
terug |
|
Artikelbeschrijving/Productafbeeldingen |
|
|
BeschrijvingGrondstof:Gereedschapsstaal.Uitvoering:gehard en geslepen (HRC 55 ±2).Opmerking:De spanrails kunnen via verschillende interfaces worden bevestigd.
1. Spanrand aan de zijkant voor spanklauwenset. Spanklauwen kunnen op een willekeurige positie worden bevestigd.
2. Doorlopende gaten voor cilinderkopschroeven volgens DIN.
3. Richtgaten Ø25H6 mm voor de gangbare nulpuntspansystemen met systeemafstanden van 100 mm.
4. Richtgaten Ø16H6 mm voor de nulpuntspansystemen met systeemafstanden van 96 mm.
5. Drie richtgleuven met 18H7 op T-gleuftafels.
6. Pasboringen Ø12F7 en Ø16F7 voor rastersystemen met gatafstand van 40 mm en 50 mm.Toepassing:Meerdere spanrails van verschillende lengte kunnen achter of naast elkaar worden gemonteerd. Door de precisievertanding kunnen de vaste bekken zeer nauwkeurig worden gepositioneerd. Door de schaalverdeling aan de zijkant van de spanrails kan elke positie van de vaste bekken worden gedocumenteerd en bij herhaling weer precies zo worden ingesteld. Aan de draadgaten aan de zijkant kunnen aanslagen worden gemonteerd.Voordelen:Universeel en flexibel.
Voor kleine en grote batches.

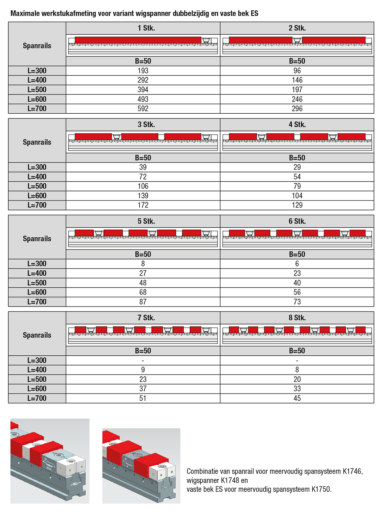

Ook kunnen grote delen naast elkaar op meerdere spanrails worden gespannen.Bijzonderheden DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
| Bestelnummer | passend voor
systeembreedte | L | B | H | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B1 | B2 | B3 | B4 | H1 | H2 | H3 | H4 | H5 | D
| D1 | D2 | D3 | D4 | D5 | CAD | Toeb. | Prijs | Bestellen |
|---|

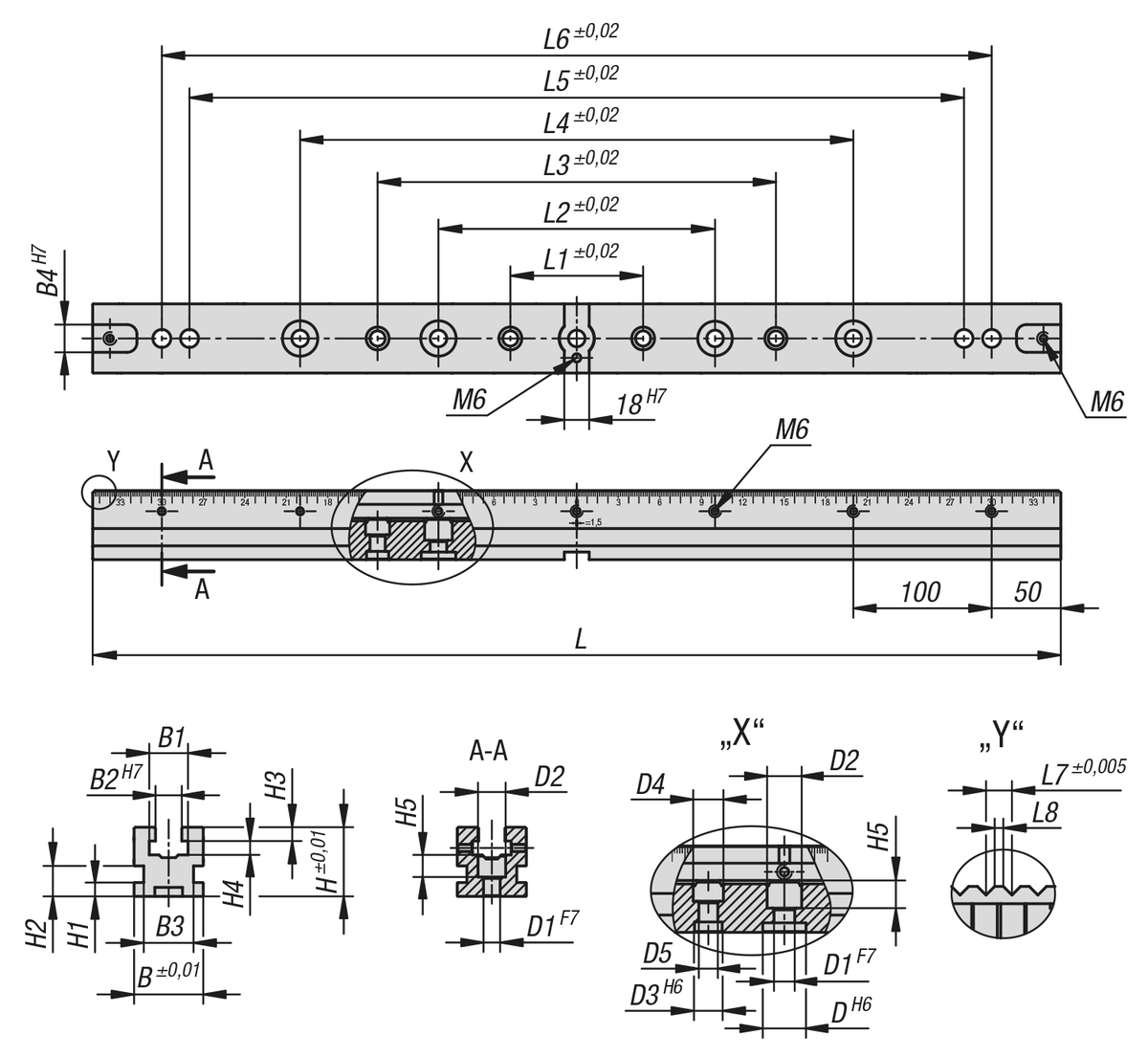

| K1746.050300 | 50 | 300 | 50 | 50 | 96 | 200 | - | - | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 |  | | 627,00 € | | | K1746.050400 | 50 | 400 | 50 | 50 | 96 | 200 | 288 | 300 | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 752,00 € | | | K1746.050500 | 50 | 500 | 50 | 50 | 96 | 200 | 288 | 400 | - | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 938,00 € | | | K1746.050600 | 50 | 600 | 50 | 50 | 96 | 200 | 288 | 400 | 500 | - | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 1.040,00 € | | | K1746.050700 | 50 | 700 | 50 | 50 | 96 | 200 | 288 | 400 | 560 | 600 | 1,5 | 0,5 | 28 | 19 | 36 | 18 | 10 | 22 | 10 | 10 | 16 | 25 | 12 | 20 | 16 | 17,5 | 11 | | | 1.169,00 € | |
