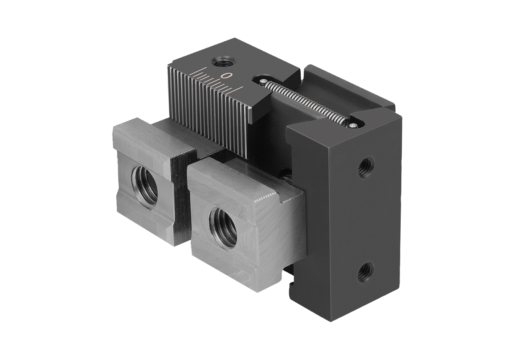

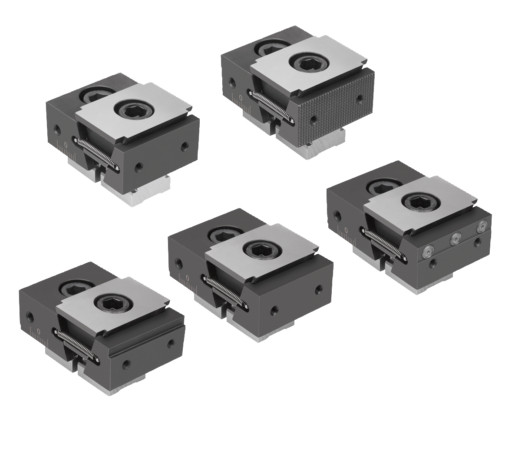

K1749Wigspanner met vaste bek voor meervoudig opspansysteem |
terug |
|
|
BeschrijvingProductbeschrijving:De wigspanners zijn dankzij hun werkingsprincipe geschikt voor meervoudige opspanningen. Door de wigvlakken worden grote spankrachten gerealiseerd. Door het indraaien van de spanschroef beweegt het spansegment zich naar buiten en druk het werkstuk tegen de vaste opzetbek.
Door het ingewerkte slobgat in de dubbele wig kunnen de wigspanners worden verschoven resp. toleranties compenseren.
Schuifbereik: M12 = ±1,0 mm.Grondstof:Dubbele wig en spansegmenten inzetstaal.Uitvoering:Dubbele wig en spansegmenten gehard, gefosfateerd.Opmerking:Deze wigspanners kunnen alleen in combinatie met de spanrail K1746 voor meervoudige opspanningen worden gebruikt.
De montagegaten aan de zijkant dienen voor de bevestiging van werkstukaanslagen.
Met de twee schroefboringen op de spanvlakken kunnen ook nog aanslaglijsten voor de optimale spandiepte van het werkstuk worden gemonteerd. Voordelen:Via de schaal aan de zijkant van de spanrail en de vaste bek kan een zeer hoge herhalingsnauwkeurigheid van de opspanning worden gegarandeerd.LeveringsomvangWigspanner.
Bevestigingsschroeven.
Richtblokken.Tekeningverwijzing:Vorm A: spanvlakken glad
Vorm B: spanvlakken gekarteld

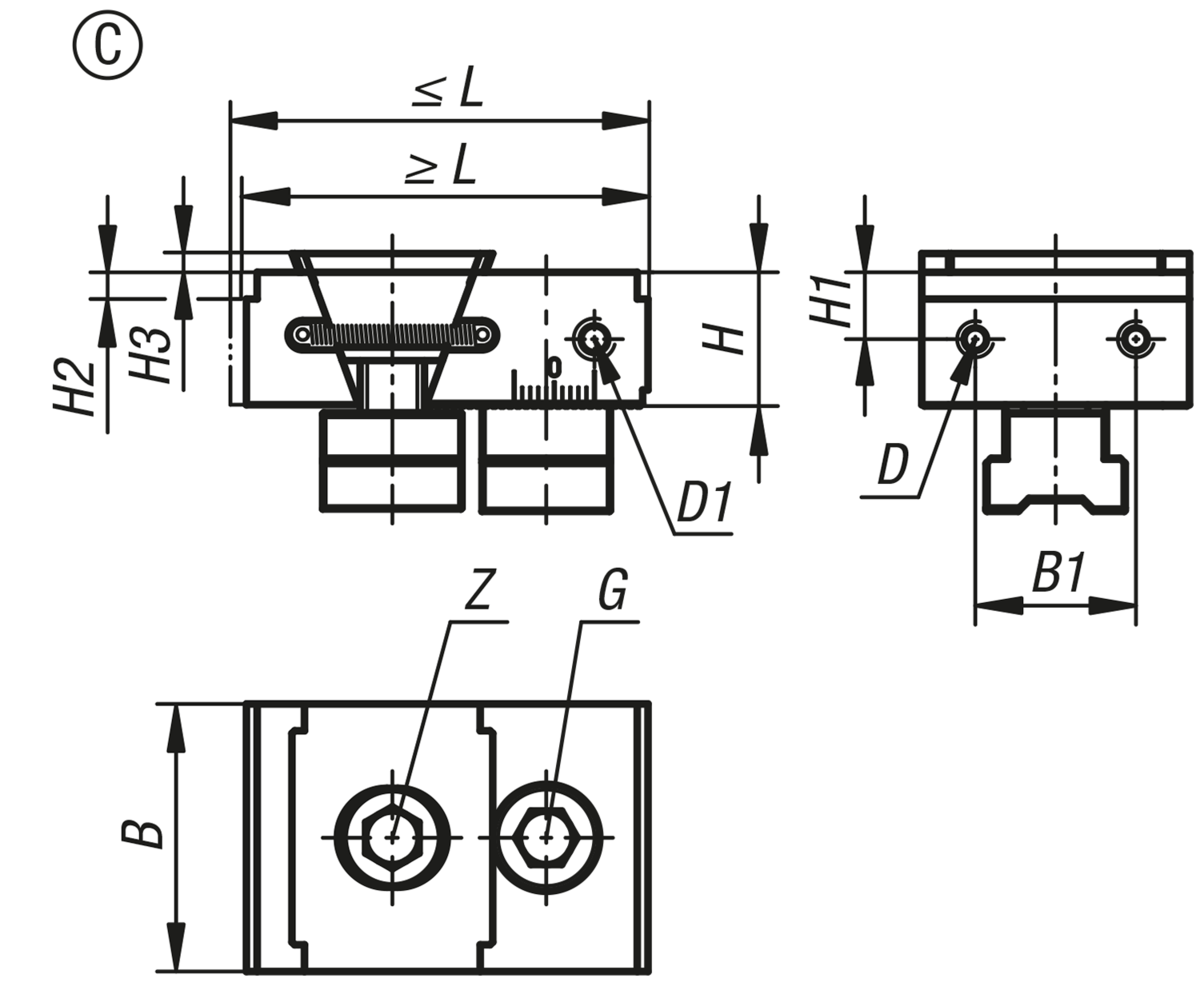

Vorm C: met trap
Vorm D: met aanpassingsmogelijkheid
Vorm E: met spanpennen DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |

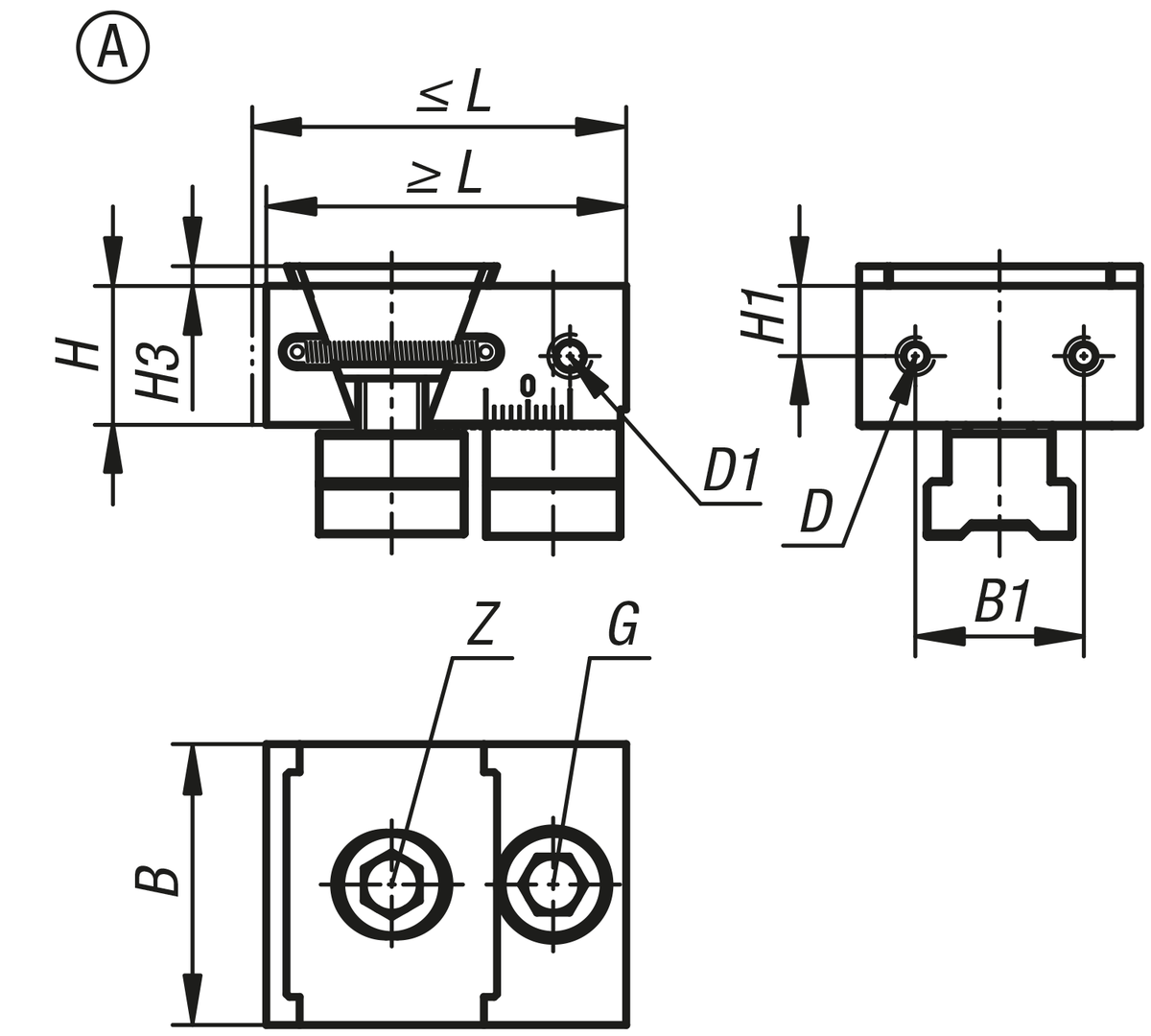

Wigspanner met vaste bek voor meervoudig opspansysteem, vorm A, spanvlakken glad |
meer info |
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Binnendraad | G
Cilinderkopschroef
DIN 912 | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1749.0500112 | A | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 |  | | 178,50 € | |
|

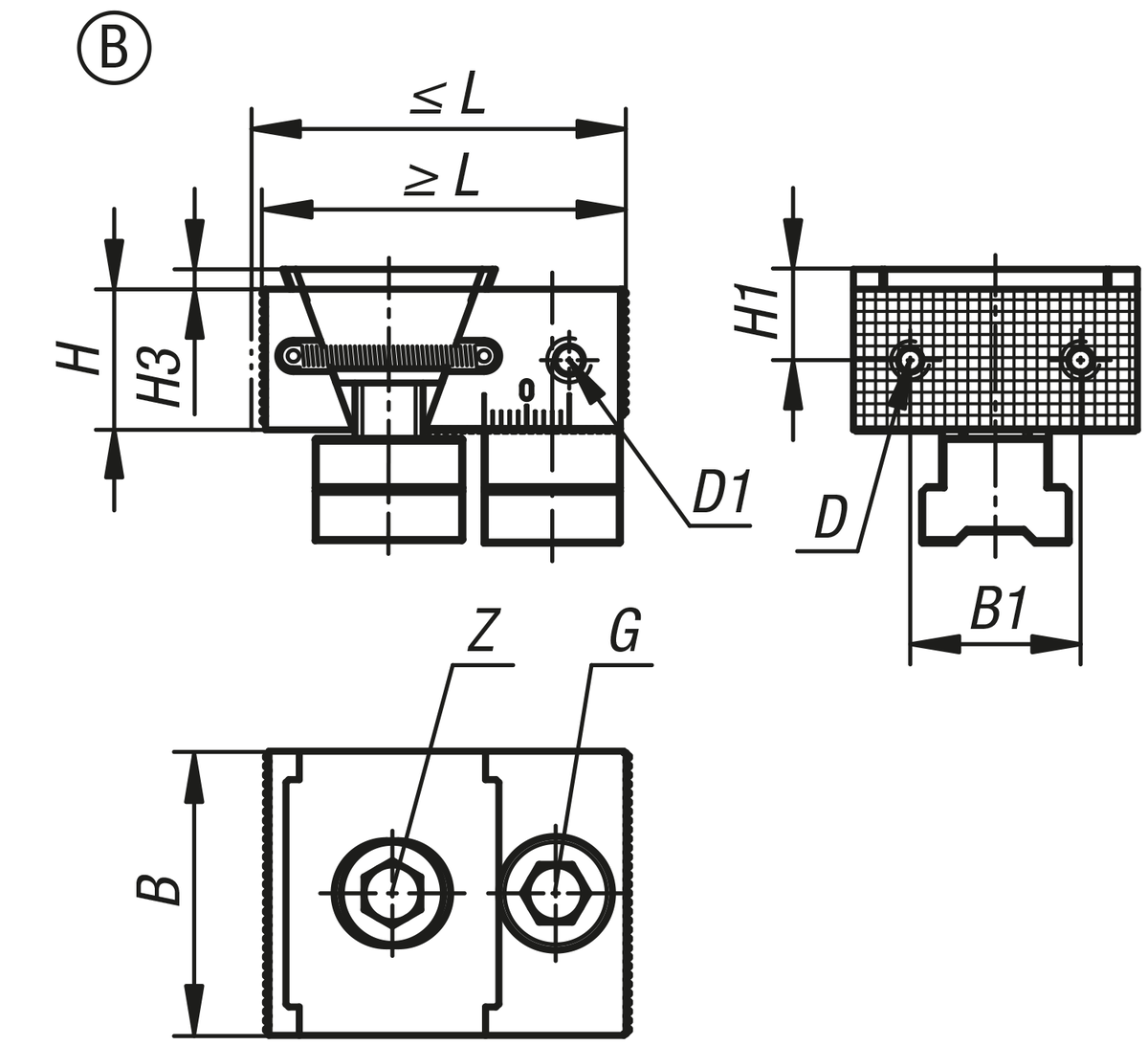

Wigspanner met vaste bek voor meervoudig opspansysteem, vorm B, spanvlakken gekarteld |
meer info |
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Binnendraad | G
Cilinderkopschroef
DIN 912 | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1749.0500212 | B | 64 | 70 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 221,00 € | |
|
|

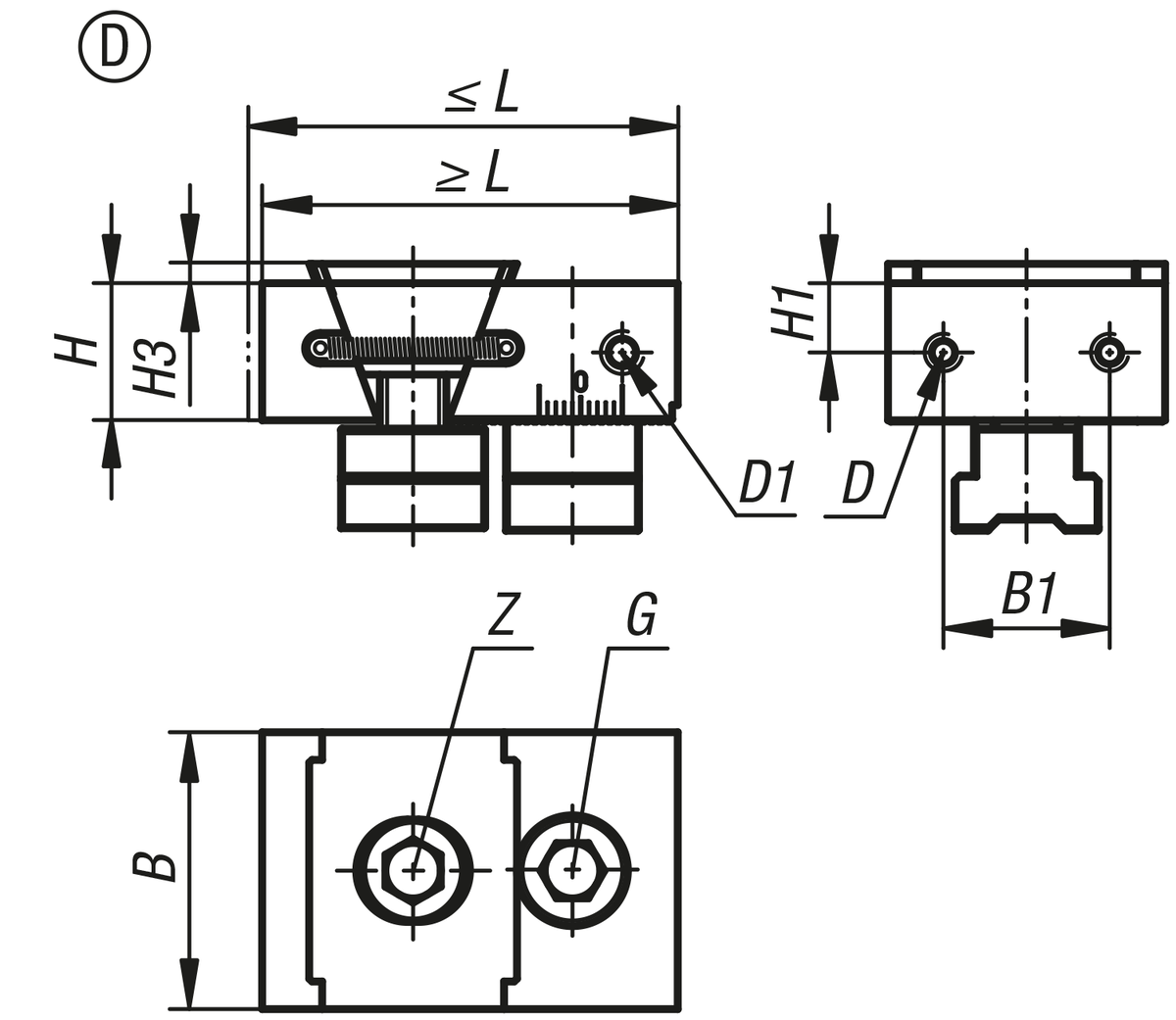

Wigspanner met vaste bek voor meervoudig opspansysteem, vorm D, met aanpassingsmogelijkheid |
meer info |
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Binnendraad | G
Cilinderkopschroef
DIN 912 | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1749.0500412 | D | 75 | 81 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x30 | M12x25 | 30 | 85 | | | 189,00 € | |
|

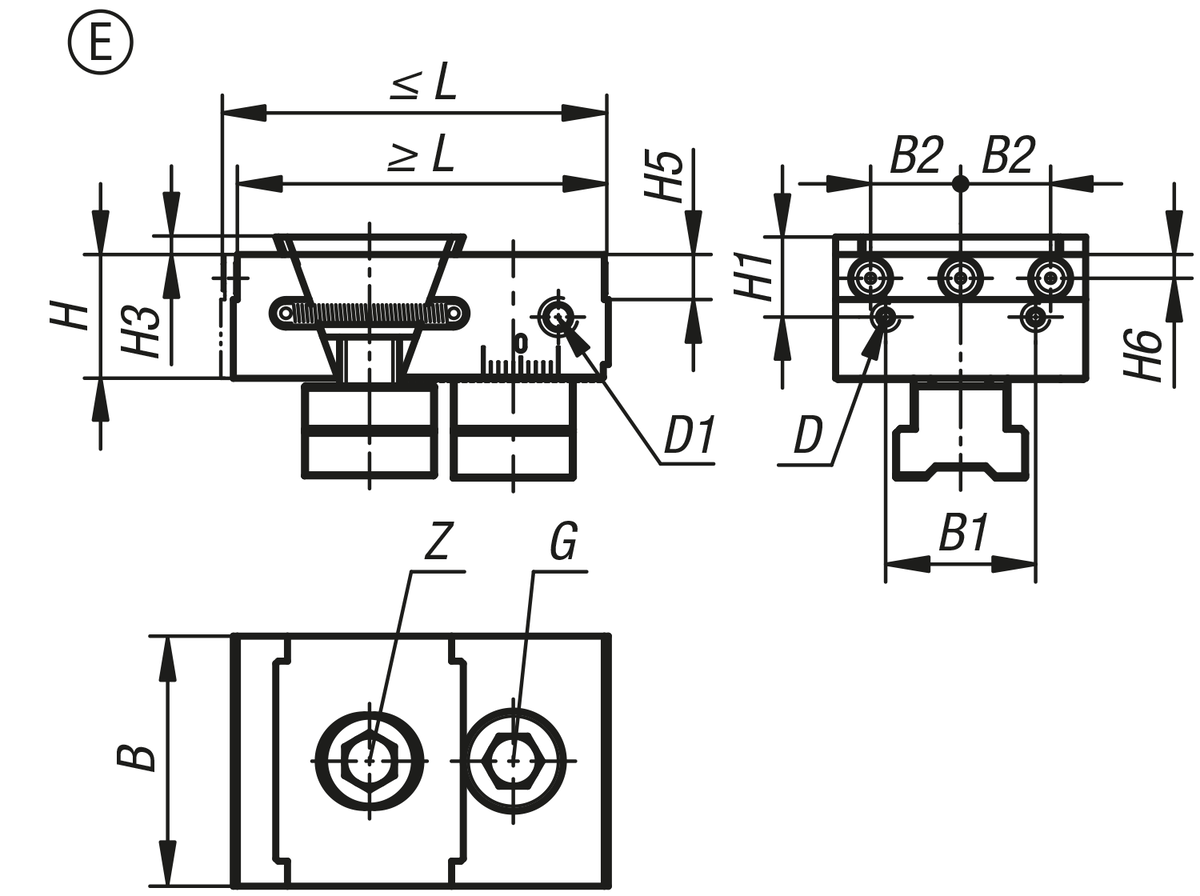

Wigspanner met vaste bek voor meervoudig opspansysteem, vorm E, met spanpennen |
meer info |
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
Binnendraad | G
Cilinderkopschroef
DIN 912 | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1749.0500512 | E | 74,5 | 80,5 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x30 | M12x25 | 30 | 85 | | | 242,00 € | |
|
