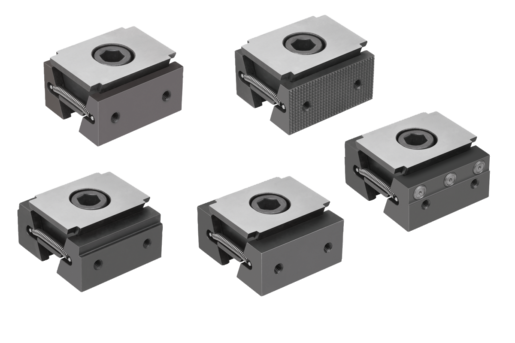

BeschrijvingProductbeschrijving:De wigspanners zijn dankzij hun werkingsprincipe geschikt voor meervoudige opspanningen.
Door de wigvlakken worden grote spankrachten gerealiseerd.
Naar keuze kunnen de wigspanners in combinatie met de spanrail of in draadgaten resp. in een T-gleuf voor het spannen worden gebruikt.
Door het indraaien van de spanschroef bewegen beide spansegmenten naar buiten en drukken de werkstukken tegen een vaste aanslagbek van de aanpassingsvoorziening.
Door het ingewerkte slobgat in de dubbele wig kunnen de wigspanners worden verschoven resp. toleranties compenseren.
Schuifbereik: M12 = ±1,0 mm.Grondstof:Dubbele wig en spansegmenten inzetstaal.Uitvoering:Dubbele wig en spansegmenten gehard, gefosfateerd.Opmerking:Met de twee schroefboringen op de spanvlakken kunnen ook nog aanslaglijsten voor de optimale spandiepte van het werkstuk worden gemonteerd.LeveringsomvangWigspanner.
Bevestigingsschroef.Tekeningverwijzing:Vorm A: spanvlakken glad
Vorm B: spanvlakken gekarteld

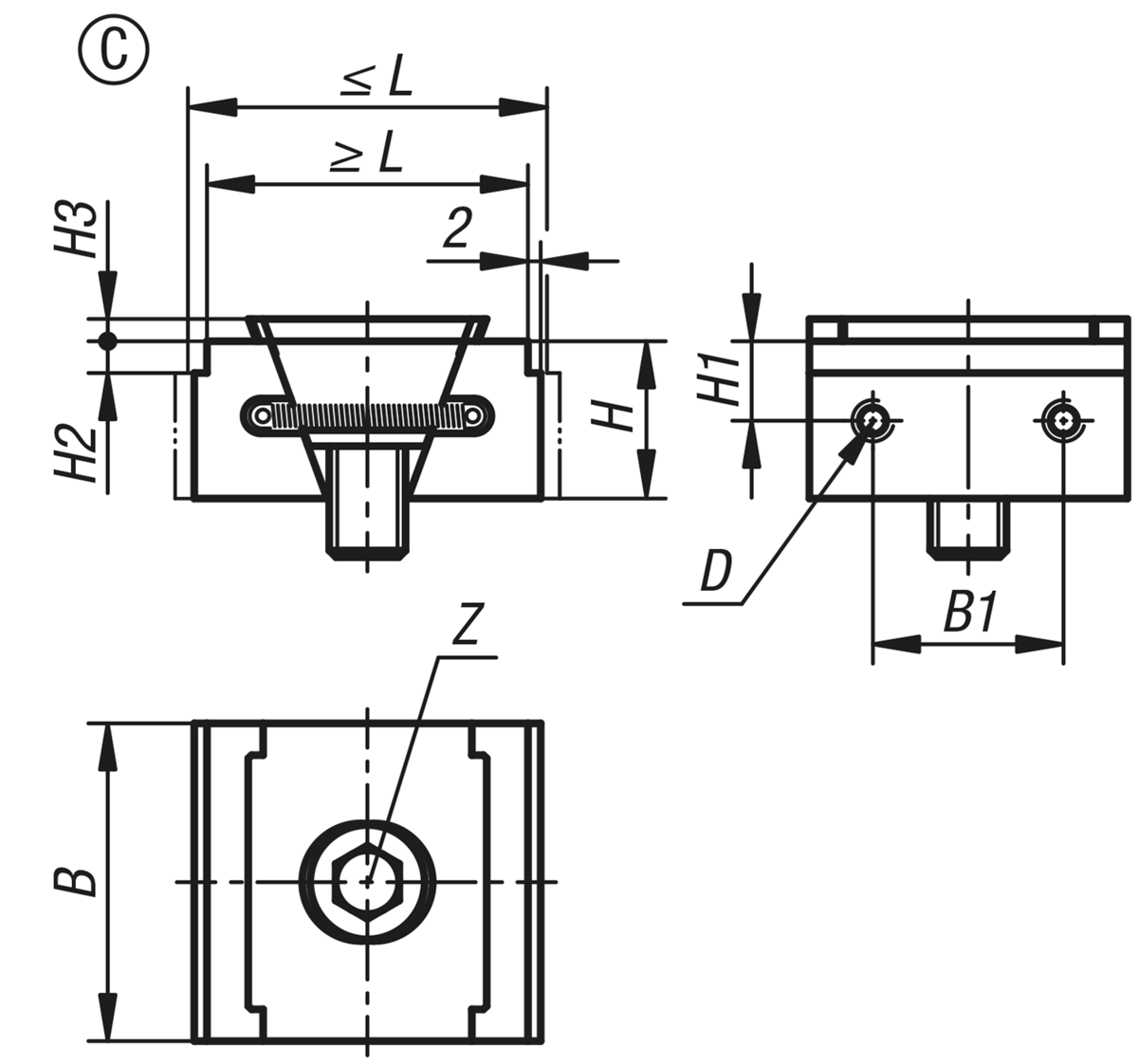

Vorm C: met trap
Vorm D: met aanpassingsmogelijkheid

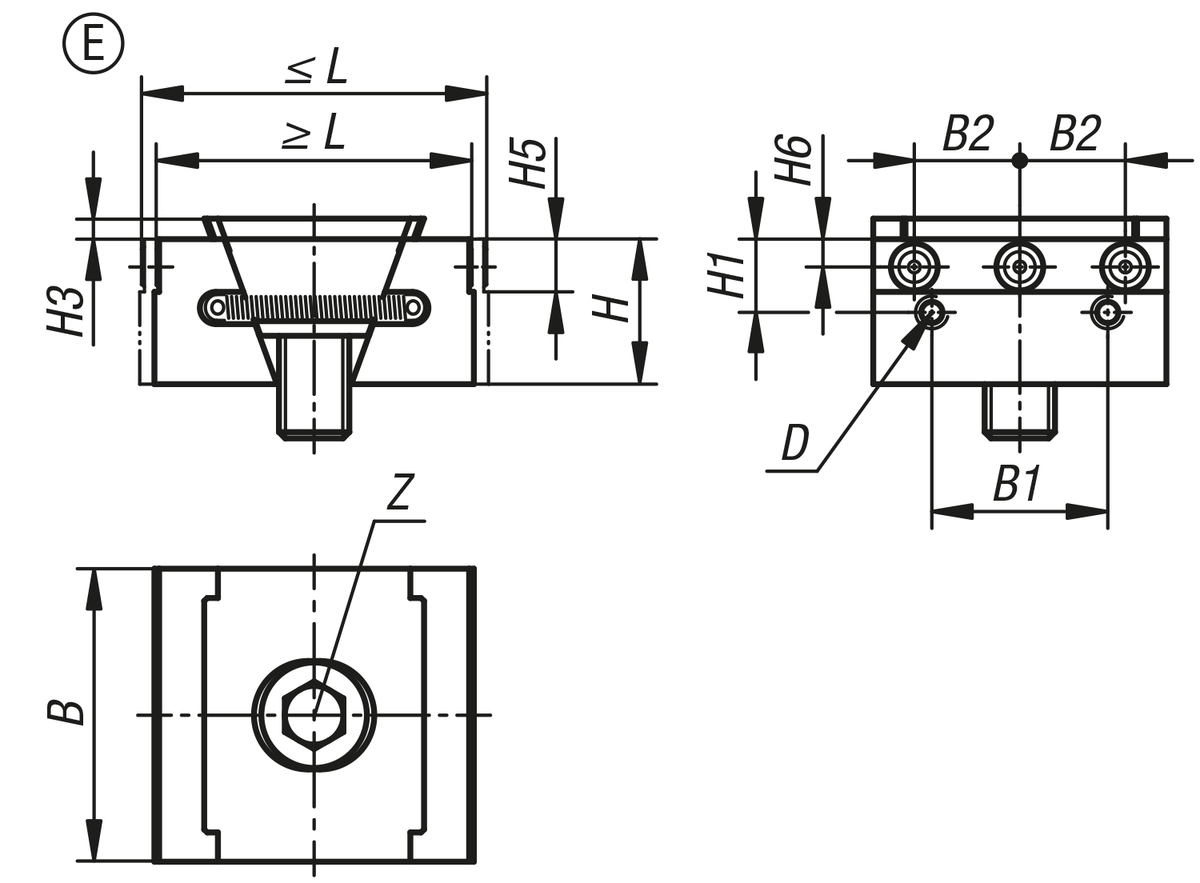

Vorm E: met spanpennen DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |

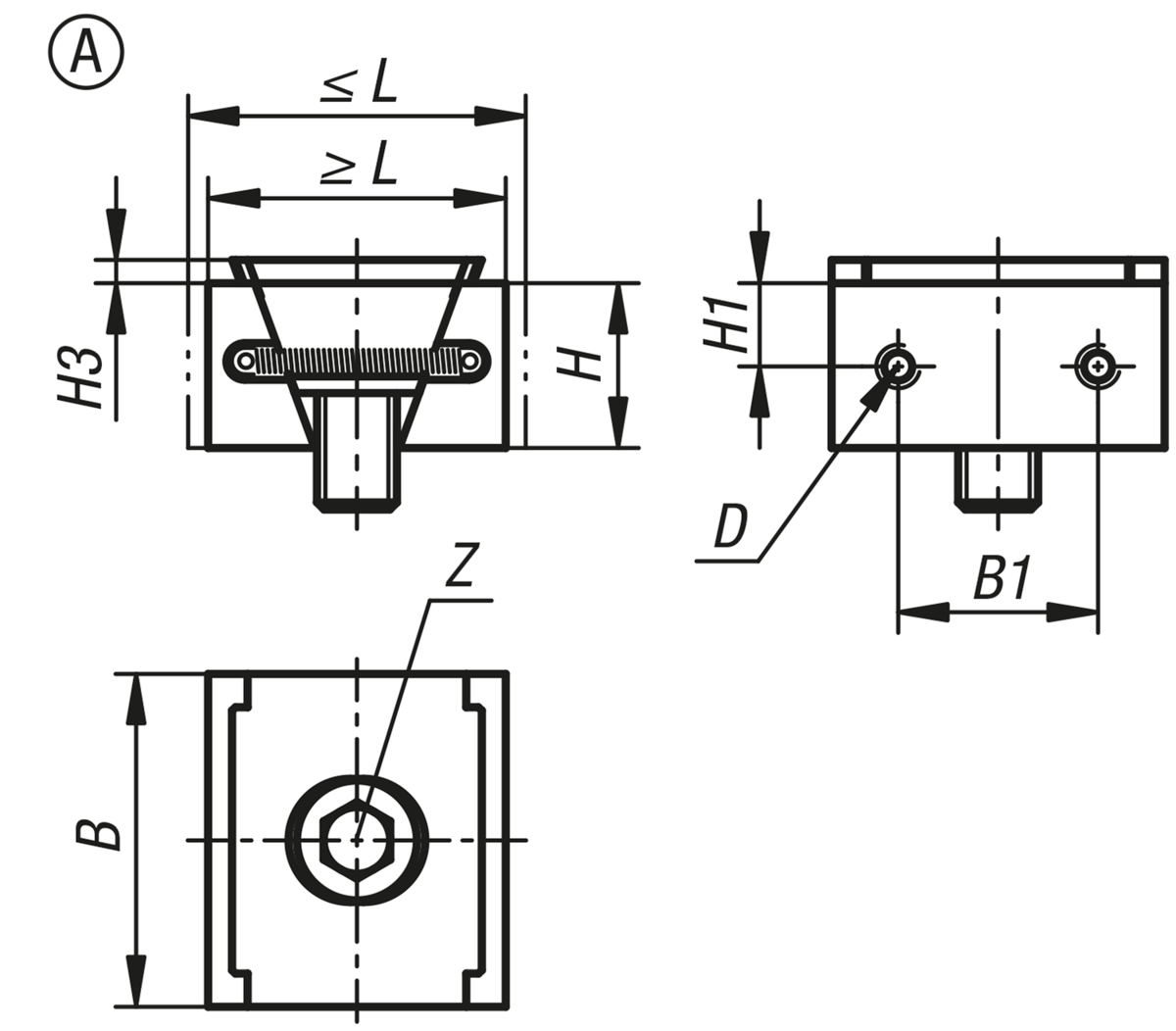

Wigspanner, vorm A, spanvlakken glad |
meer info |
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Binnendraad | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1748.0500112 | A | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 |  | | 136,50 € | |
|

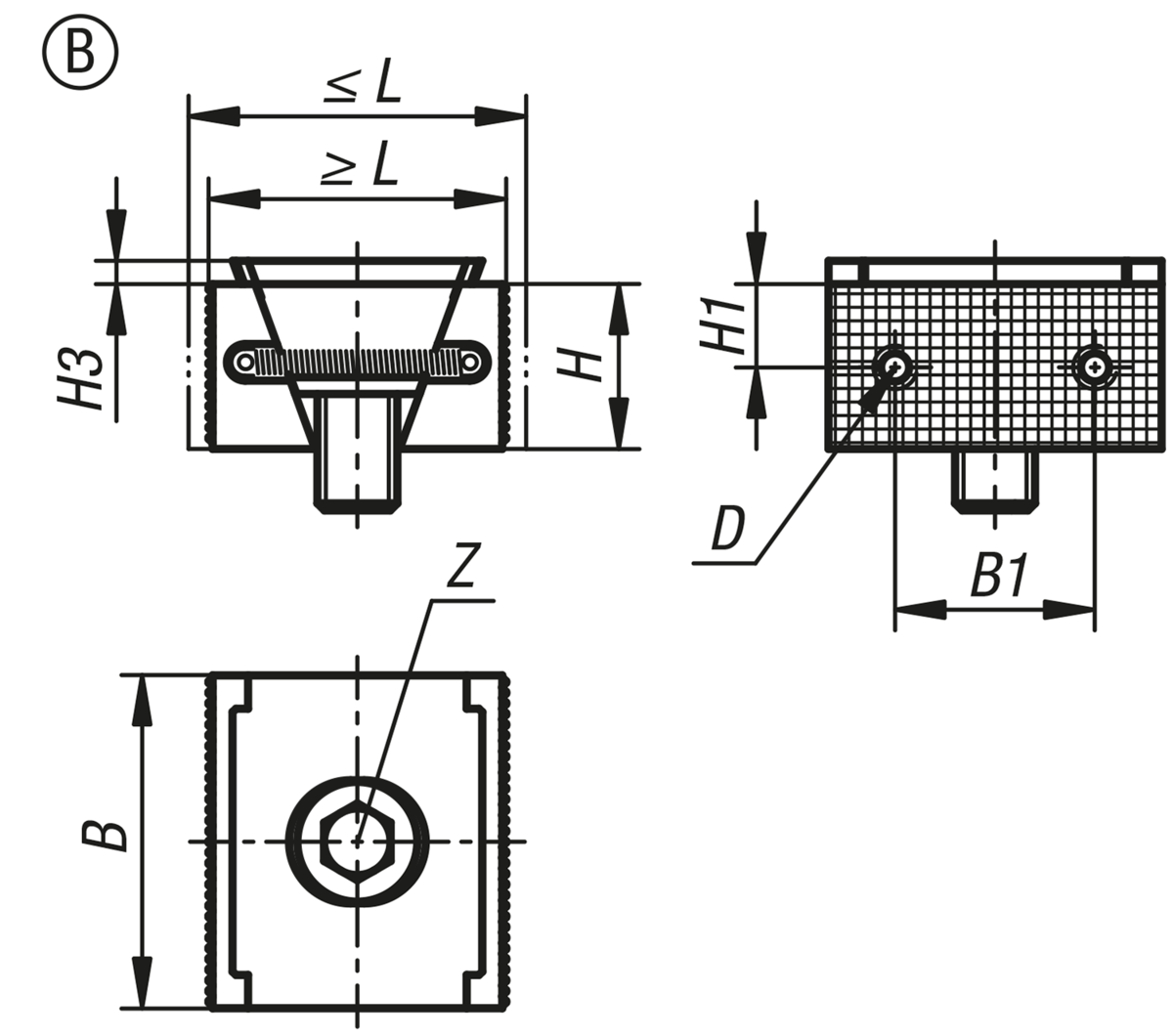

Wigspanner, vorm B, spanvlakken gekarteld |
meer info |
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Binnendraad | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1748.0500212 | B | 44,5 | 50,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 173,25 € | |
|
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | H1 | H2 | H3 | D
Binnendraad | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1748.0502312 | C | 50,5 | 56,5 | 50 | 25 | 30 | 12,5 | 2 | 3,5 | M5 | M12x25 | 30 | 85 | | | 178,50 € | | | K1748.0505312 | C | 50,5 | 56,5 | 50 | 25 | 30 | 12,5 | 5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 178,50 € | |
|

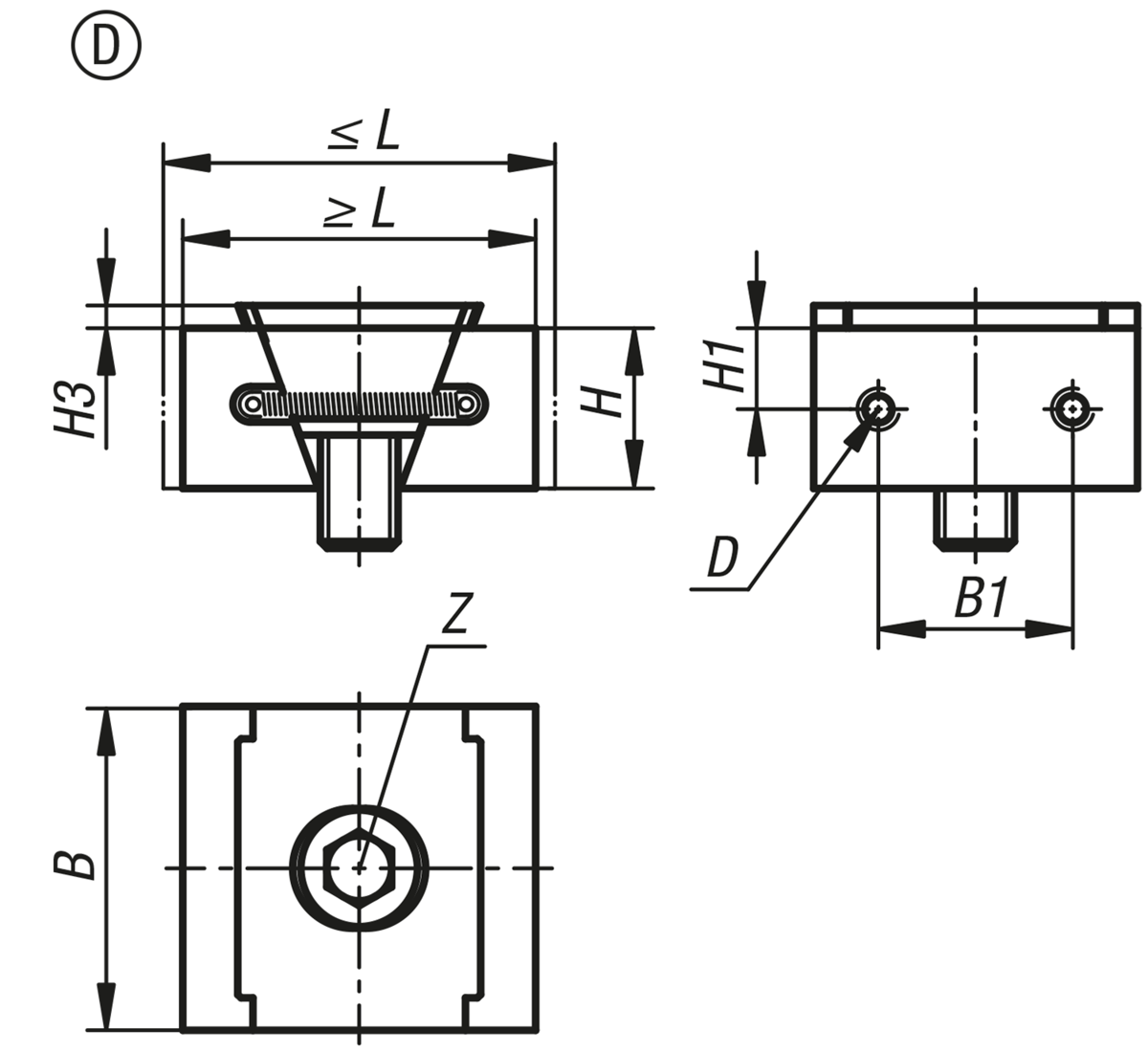

Wigspanner, vorm D, met aanpassingsmogelijkheid |
meer info |
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | H1 | H3 | D
Binnendraad | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1748.0500412 | D | 54,5 | 60,5 | 50 | 25 | 30 | 12,5 | 3,5 | M5 | M12x25 | 30 | 85 | | | 141,75 € | |
|
| Bestelnummer | Vorm | L
min. | L
max. | B
| H | B1 | B2 | H1 | H3 | H4 | H5 | H6 | D
Binnendraad | Z
Cilinderkopschroef
DIN 912 | Spankracht
max. kN | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1748.0500512 | E | 54 | 60 | 50 | 25 | 30 | 18 | 12,5 | 3,5 | 5 | 9 | 4,75 | M5 | M12x25 | 30 | 85 | | | 205,00 € | |
|
