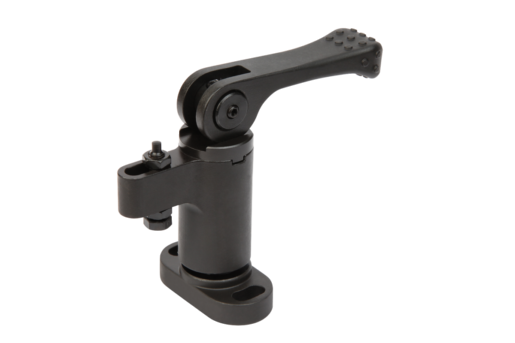

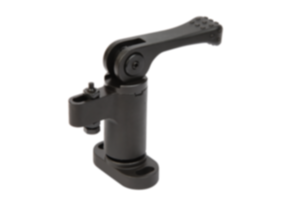

Zwenkspanner mini met excenterhefboom

terug

Producten
- Bediendelen | Normelementen
  - Spanelementen
    - Zwenkspanner
      - Zwenkspanner mini met excenterhefboom

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Gehard staal.Uitvoering:gehard en gezwart.Opmerking:Zwenkspanners worden overwegend ingezet wanneer de spanpunten voor het plaatsen en verwijderen van de werkstukken vrij moeten zijn.

* Toegelaten handkracht voor de greep.

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0925 Zwenkspanner mini met excenterhefboom

206 kB

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Uitvoering 1	A	B	C	D	E	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U	V	X min.	X max.	Y min.	Y max.	Spankracht N	Handkracht FH N	Prijs
K0925.0100	links	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	104,56 €
K0925.0150	links	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	120,87 €
K0925.0200	links	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	153,97 €
K0925.0300	links	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	197,86 €
K0925.1100	rechts	30	10	18	18	52	26	22	0,8	6	11,5	8	4,3	50	1,2	16	36	6	22,8	M4	4,3	27	22,4	25,2	22	24,8	800	100*	104,56 €
K0925.1150	rechts	40	14	23	23	68	35	30	1	8	15,3	10	5,3	63	1,5	19	45	8	28,5	M5	5,3	34	30,8	33,8	31,7	34,7	1500	150*	120,87 €
K0925.1200	rechts	50	18	30	30	87	45	37	1,2	8	20,7	16	8,4	80	1,8	24	65	12	45,5	M8	8,4	48	31,9	39,6	32,9	40,6	2100	200*	153,97 €
K0925.1300	rechts	60	22	40	40	107	55	45	1,5	8	25,4	20	10,4	100	2,3	30	85	15	57	M10	10,5	64	35,7	46,7	38,2	49,2	2800	300*	197,86 €
