UNILOCK-spanstation
K1009

UNILOCK-spanstation

terug

Artikelbeschrijving/Productafbeeldingen

Alle artikelen oproepen/filteren
BeschrijvingGrondstof:Spanmodule gehard staal.
Grondplaat staal 1.1730.
Uitvoering:Spanmodule functievlakken gehard en geslepen.
Grondplaat aan weerszijden geslepen.
Opmerking:Volledig opgebouwde meervoudige spanstations met geïntegreerde UNILOCK spanmodules ERGO 138. De spanstations worden door middel van spanklauwen of door een directe schroefkoppeling op de machinetafel bevestigd.
Gangbare boorsjablonen zijn al op de achterkant gecentreerd voor de bevestiging.
De spanstations kunnen aan de hand van de referentieboringen 14H7 worden uitgelijnd.
De spanmodules worden centraal via een pneumatische aansluiting bediend.
De hogere spankrachten worden door het geïntegreerde verenpakket gerealiseerd (de eenheid is drukloos gespannen).
Het losmaken volgt pneumatisch.

Met de UNILOCK blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N/module
- opspankracht (M12) 50.000 N/module
- opspankracht (M16) 75.000 N/module
Opspankracht met inbusbout DIN EN ISO 4762 -12.9

Blokkeerpennen mogen alleen in combinatie met een gemonteerde wisseleenheid in de spanmodule worden opgespannen.
Technische gegevens:- Intrekkracht met turbo van 18 kN/module.
- Openingsdruk: 6 bar, luchtsmering.
- Turbodruk: 6 bar.
- Luchtaansluiting: G1/4
- Herhaalnauwkeurigheid ≤ 0,005 mm
- Referentieboringen 14H7 voor het uitrichten van de spanplaat.
Op aanvraag:Spanstation met speciale afmetingen.Bijzonderheden
DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
 Technische gegevens K1009 UNILOCK-spanstation 236 kB
 Technische instructie nulpuntspansysteem 195 kB

Tekeningen (volledig overzicht)

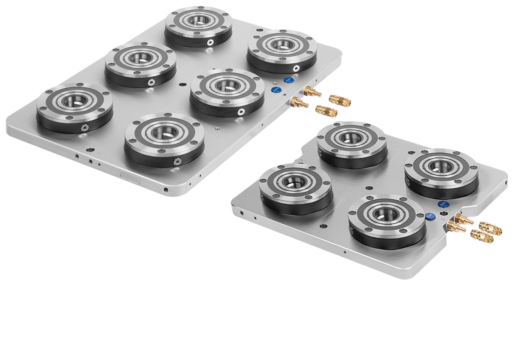

UNILOCK-spanstation

UNILOCK-spanstation 4-voudig

meer info

Tekeningen

UNILOCK-spanstation 4-voudig

Artikelkeuze/-filter

Bestelnummer

Uitvoering 2VormVorm-typeGewicht
kg
CADToeb.PrijsBestellen
K1009.42003953954-voudigAzonder verdraaibeveiliging35 Op aanvraag

UNILOCK-spanstation 6-voudig

meer info

Tekeningen

UNILOCK-spanstation 6-voudig

Artikelkeuze/-filter

Bestelnummer

Uitvoering 2VormVorm-typeGewicht
kg
CADToeb.PrijsBestellen
K1009.62005953956-voudigAzonder verdraaibeveiliging52,2 Op aanvraag
