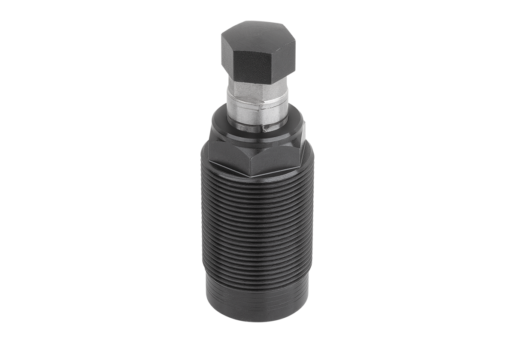

K1854Steunelementen hydraulisch inschroefbaar enkelwerkend met... |
terug |
|
Artikelbeschrijving/Productafbeeldingen |
|
|

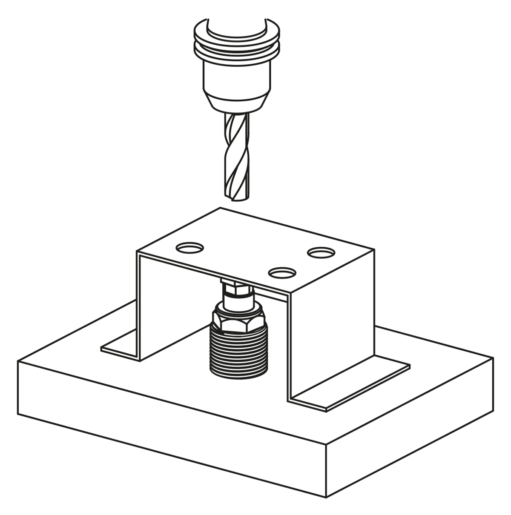

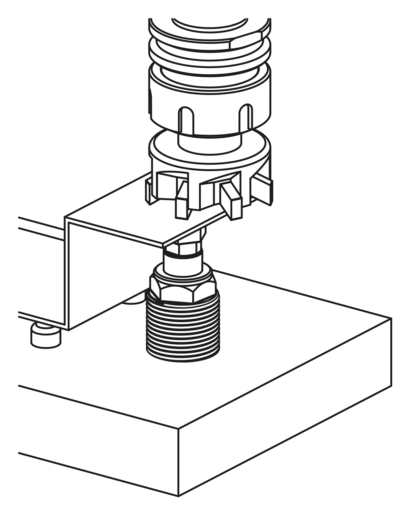

BeschrijvingProductbeschrijving:Bij het bewerken van werkstukken worden steunelementen toegepast, om trillingen en doorbuiging van het werkstuk te voorkomen. De inschroefbare steunelementen kunnen horizontaal en verticaal worden gemonteerd. Met de beide montagemogelijkheden kunnen plaatsbesparende positioneringen in de spaninrichtingen worden gerealiseerd.
De hydraulische klemming kan gecombineerd of separaat met een hydraulische spanning worden uitgevoerd.Grondstof:Behuizing en zuiger staal.Uitvoering:Huis gezwart.
Zuiger gehard.Opmerking:Vorm A, positioneren met hydrauliek:
Ingeschoven spanpen in uitgangspositie. Uitschuiven van de pen via hydrauliek en positioneren via veerkracht.
Vorm B, positioneren via veerkracht:
uitgeschoven spanpen in de uitgangspositie. Positioneren via veerkracht.
Toegestane belastingskrachten moeten worden aangehouden.
Veiligheidsinstructies aanhouden.Bedieningswijze:Geboorde kanalen.Technische gegevens:- Max. bedrijfsdruk: 500 bar.
- Toegestane belasting bij 500 bar: 9 kN.
- Min. oliedruk: 100 bar.
- Max. aandraaimoment: 60 Nm.Montage:Zie inbouwcontour.Voordelen:- Geïntegreerde metalen afstrijker.
- Installatie altijd door veerkracht.
- Geringe inbouwafmetingen.
- Horizontale/verticale inbouwmogelijkheid.
- Separate/gecombineerde klemming met spanproces.Leveringsomvang1 stuks Kanseal-afdichting meegeleverd.Tekeningverwijzing:Bijzonderheden DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |
Steunelementen hydraulisch inschroefbaar, vorm B, positioneren met veer |
meer info |
| Bestelnummer | Vorm | Zuiger-
diameter | Slag | Soort
aansluiting | D
| G | H | H1 | H2 | H3 | H4 | H5 | SW | SW1 | SW2 | Veerkracht
min.
(N) | Veerkracht
F max.
(N) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1854.160823062 | B | 16 | 8 | geboorde kanalen | 28,2 | M30x1,5 | 80,5 | 55,5 | 9,5 | 10 | 6 | 10 | 24 | 13 | 17 | 8 | 13 |  | | 132,00 € | |
|
Steunelementen hydraulisch inschroefbaar, vorm A, positioneren met hydrauliek |
meer info |
| Bestelnummer | Vorm | Zuiger-
diameter | Slag | Soort
aansluiting | D
| G | H | H1 | H2 | H3 | H4 | H5 | SW | SW1 | SW2 | Veerkracht
min.
(N) | Veerkracht
F max.
(N) | Volumestroom
max.
(cm³/s) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1854.160823061 | A | 16 | 8 | geboorde kanalen | 28,2 | M30x1,5 | 72,5 | 55,5 | 9,5 | 10 | 6 | 10 | 24 | 13 | 17 | 10 | 23 | 25 | | | 201,00 € | |
|
