Scharnieren uit kunststof, met vergrendelfunctie

terug

Producten
- Bediendelen | Normelementen
  - Scharnieren
    - Scharnieren uit kunststof, met vergrendelfunctie

Artikelbeschrijving/Productafbeeldingen

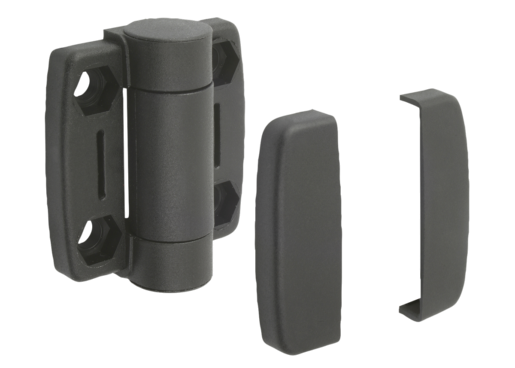

BeschrijvingGrondstof:Scharnier en afdekkingen thermoplast PA glasvezelversterkt.
As rvs.Uitvoering:Scharnier en afdekkingen zwart.
As blank.Opmerking:De scharnieren zijn voorzien van een vergrendelfunctie. Daardoor klikken de scharnier vast in vier posities en houden op die manier deuren en kleppen open of veilig gesloten. De scharnieren zijn verkrijgbaar met en zonder geleidenokken voor aluminiumprofielen.

De aangegeven belastingwaarden van de scharnieren zijn vrijblijvende richtwaarden zonder rekening te houden met veiligheidsfactoren en met uitsluiting van elke aansprakelijkheid. De aangegeven waarden dienen uitsluitend ter informatie en vormen geen juridische bindende toezegging van eigenschappen.

De belastingwaarden worden onder laboratoriumomstandigheden bepaald. Of het scharnier voor de betreffende toepassing geschikt is, moet elke gebruiker individueel bepalen.

De berekende waarden worden beïnvloed door de verschillende materialen waarop de scharnieren worden bevestigd en de bevestigingsmethoden, weersomstandigheden en slijtage.
Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0439 Scharnieren uit kunststof, met vergrendelfunctie

199 kB

Technische informatie voor schanieren

309 kB

Tekeningen

Artikelkeuze/-filter

Bestelnummer	A	A1	A2	A3	A4	B	Geleidenok voor gleuf	F1 N	F2 N	max. draaimoment Nm	Prijs
K0439.56181800	54	17,75	17,75	27	27	56	-	400	350	2	11,27 €
K0439.56181806	54	17,75	17,75	27	27	56	6	400	350	2	11,27 €
K0439.56181808	54	17,75	17,75	27	27	56	8	400	350	2	11,27 €
K0439.56232300	73,5	22,75	22,75	36,75	36,75	56	-	600	425	2	12,34 €
K0439.56232308	73,5	22,75	22,75	36,75	36,75	56	8	600	425	2	12,34 €
K0439.56232310	73,5	22,75	22,75	36,75	36,75	56	10	600	425	2	12,34 €
