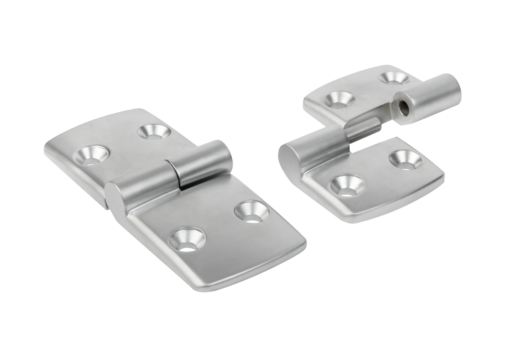

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Gietaluminium.
As rvs.Uitvoering:Scharnier mat vernikkeld en verchroomd.
As blankOpmerking:Scharnieren voor vlakelementen en aluminiumprofielen.
Het scharnier kan met een kunststofkap op draagbouten zijn uitgevoerd.

De aangegeven belastingwaarden van de scharnieren zijn vrijblijvende richtwaarden zonder rekening te houden met veiligheidsfactoren en met uitsluiting van elke aansprakelijkheid. De aangegeven waarden dienen uitsluitend ter informatie en vormen geen juridische bindende toezegging van eigenschappen.

De belastingwaarden worden onder laboratoriumomstandigheden bepaald. Of het scharnier voor de betreffende toepassing geschikt is, moet elke gebruiker individueel bepalen.

De berekende waarden worden beïnvloed door de verschillende materialen waarop de scharnieren worden bevestigd en de bevestigingsmethoden, weersomstandigheden en slijtage.
Op aanvraag:Scharnieren met slobgaten (groef 5, 6, 8, 10, 12 en 14) voor aluminiumprofielen.
Combinaties van verschillende vleugellengten.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0579 Scharnieren van aluminium, uithangbaar, rechts

160 kB

Technische informatie voor schanieren

309 kB

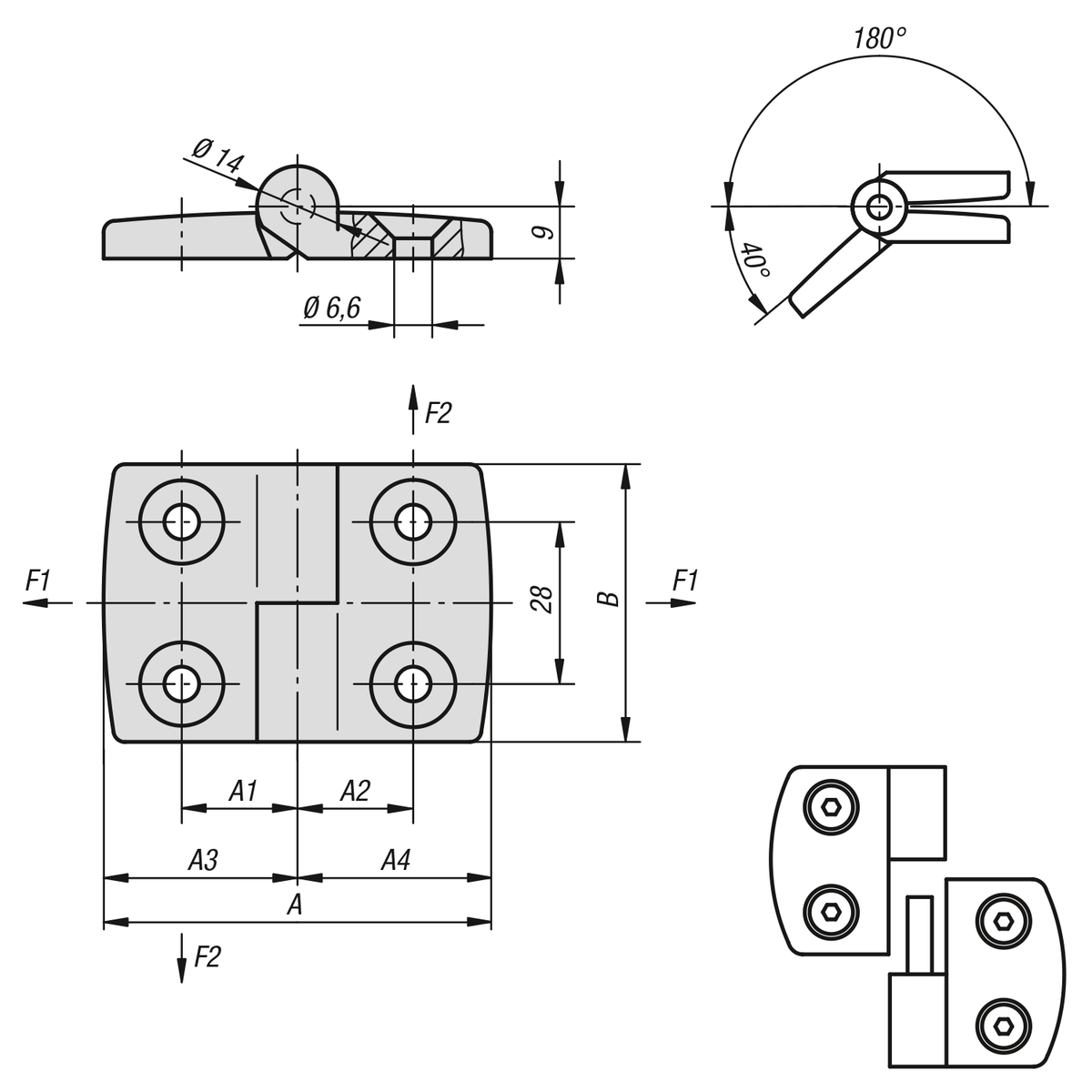

Tekeningen

Artikelkeuze/-filter

Bestelnummer	A	A1	A2	A3	A4	B	F1 N	F2 N	Prijs
K0579.2251515	52	15	15	26	26	48	410	250	12,64 €
K0579.2301818	59	17,5	17,5	29,5	29,5	48	450	280	12,82 €
K0579.2352020	72	20	20	36	36	48	500	250	13,01 €
K0579.2402323	77	22,5	22,5	38,5	38,5	48	550	200	13,19 €
K0579.2452525	87	25	25	43,5	43,5	48	550	200	13,39 €
K0579.2502828	97	27,5	27,5	48,5	48,5	48	550	175	13,58 €
K0579.2603333	115	32,5	32,5	57,5	57,5	48	575	150	13,78 €
