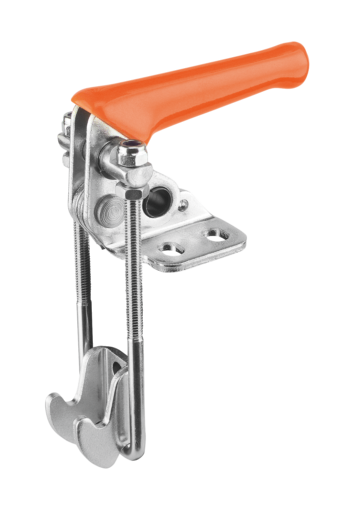

Beugelspanner verticaal met tegenhouder

terug

Producten
- Bediendelen | Normelementen
  - Snelspanners, krachtspanners
    - Beugelspanner verticaal met tegenhouder

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Staal of rvs.Uitvoering:verzinkt en gepassiveerd.
RVS blank.
Oliebestendige kunststof greep.Opmerking:De beugelspanners zijn bijzonder geschikt voor het snelle sluiten en bevestigen van deksels en kleppen.

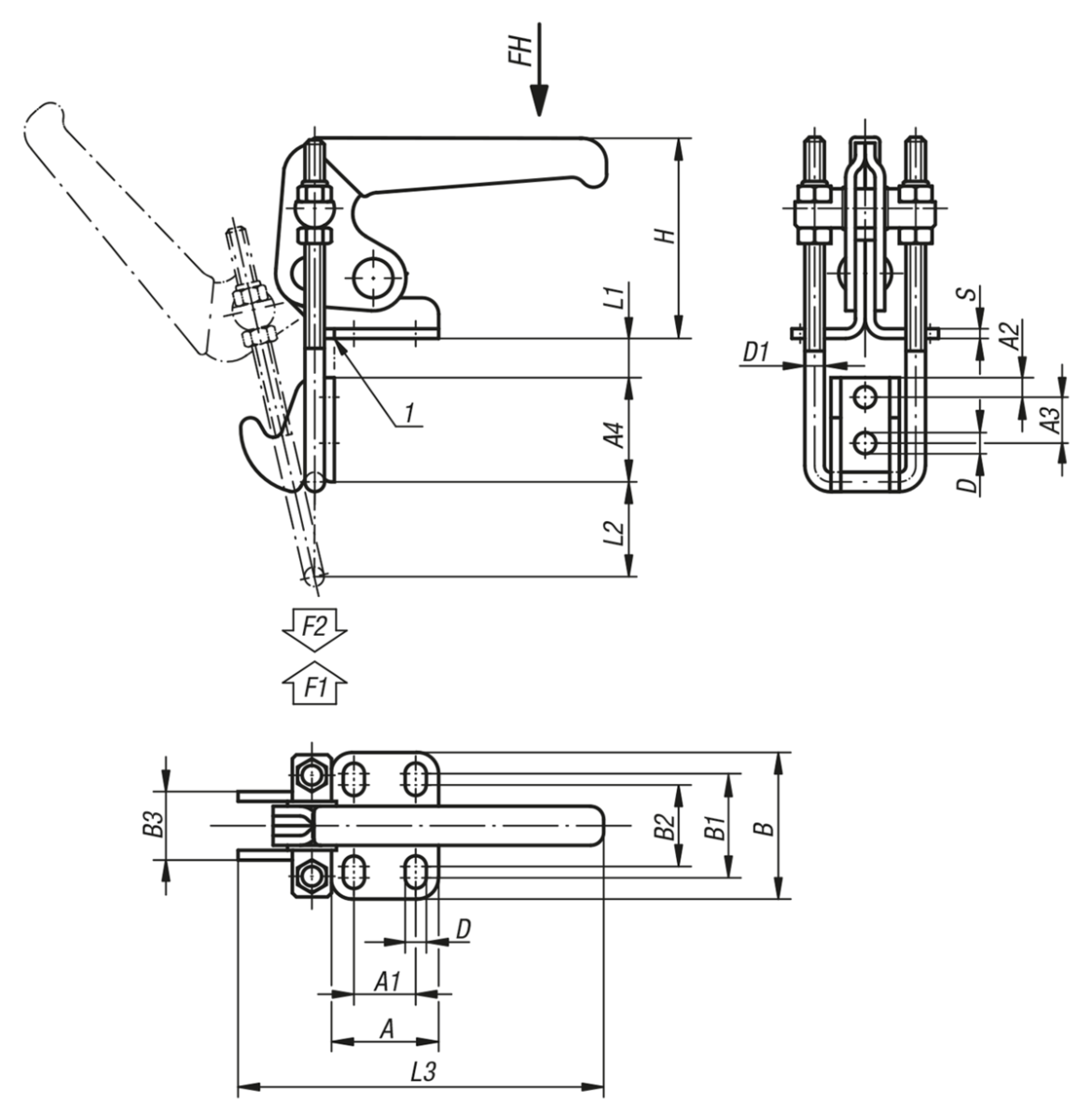

De stelweg kan aan de beugel voor elke uitvoering individueel worden ingesteld.Tekeningverwijzing:

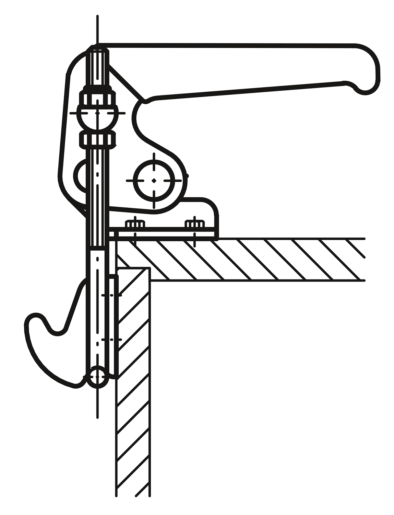

1) Kant en tegenhouder bij montage op ÈÈn lijn

Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0082 Beugelspanner verticaal met tegenhouder

244 kB

Technische informatie

2,8 MB

Tekeningen

Artikeloverzicht (gecomprimeerd)

Artikelkeuze/-filter

Bestelnummer	Materiaal basiselement	Openingshoek greep	Handkracht FH N	Houdkracht F2 N	Trekkracht F1 N	Stelweg L1 min.	Stelweg L1 max.	Spanweg L2	Prijs
K0082.0140	staal	145°	100	2000	1800	1	25	22	25,56 €
K0082.0250	staal	145°	150	4000	2700	1	28	34	37,73 €
K0082.0450	staal	145°	200	7000	4500	1	40	45	63,21 €
K0082.0140N	rvs	145°	100	2000	1800	1	25	22	33,07 €
K0082.0250N	rvs	145°	150	4000	2700	1	28	34	46,47 €
K0082.0450N	rvs	145°	200	7000	4500	1	40	45	88,04 €

Bestelnummer	Materiaal basiselement	A	A1	A2	A3	A4	B	B1	B2	B3	D	D1	L3	H	S	Prijs
K0082.0140	staal	26	13	4,5	11	24	36	24	19	16	5,2	4	76	42	2,5	25,56 €
K0082.0250	staal	35	19	6	14	32	48	33	26	21	6,5	6	115	64	3	37,73 €
K0082.0450	staal	51	32	8	19	40	64	45	36	28	8,5	8	152	85	4	63,21 €
K0082.0140N	rvs	26	13	4,5	11	24	36	24	19	16	5,2	4	76	42	2,5	33,07 €
K0082.0250N	rvs	35	19	6	14	32	48	33	26	21	6,5	6	115	64	3	46,47 €
K0082.0450N	rvs	51	32	8	19	40	64	45	36	28	8,5	8	152	85	4	88,04 €
