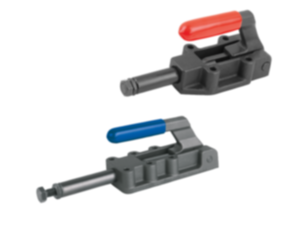

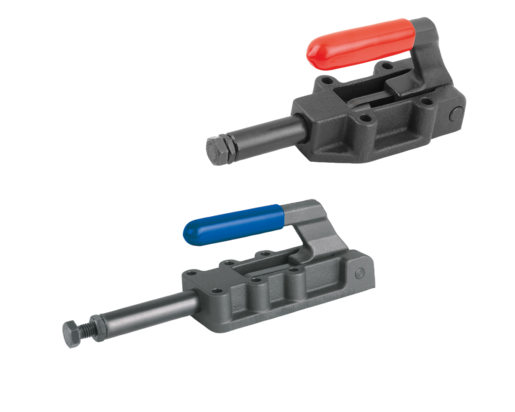

Schuifstangspanner zware uitvoering met handgreep

terug

Producten
- Bediendelen | Normelementen
  - Snelspanners, krachtspanners
    - Schuifstangspanner zware uitvoering met handgreep

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Staal. Lichaam en greep nodulair gietijzer (GJS).Uitvoering:gefosfateerd. Oliebestendige kunststof greep.Opmerking:De spanners arreteren in gesloten en geopende stand. Daarom kunnen ze zowel op druk als op trek worden ingezet.
Voor de aanvoer en terugtrekking zijn de spanners bovendien uitgerust met een slagbegrenzing.Toebehoren:K0101
K0102
K0103
K0106Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0087 Schuifstangspanner zware uitvoering met handgreep

200 kB

Technische informatie

2,8 MB

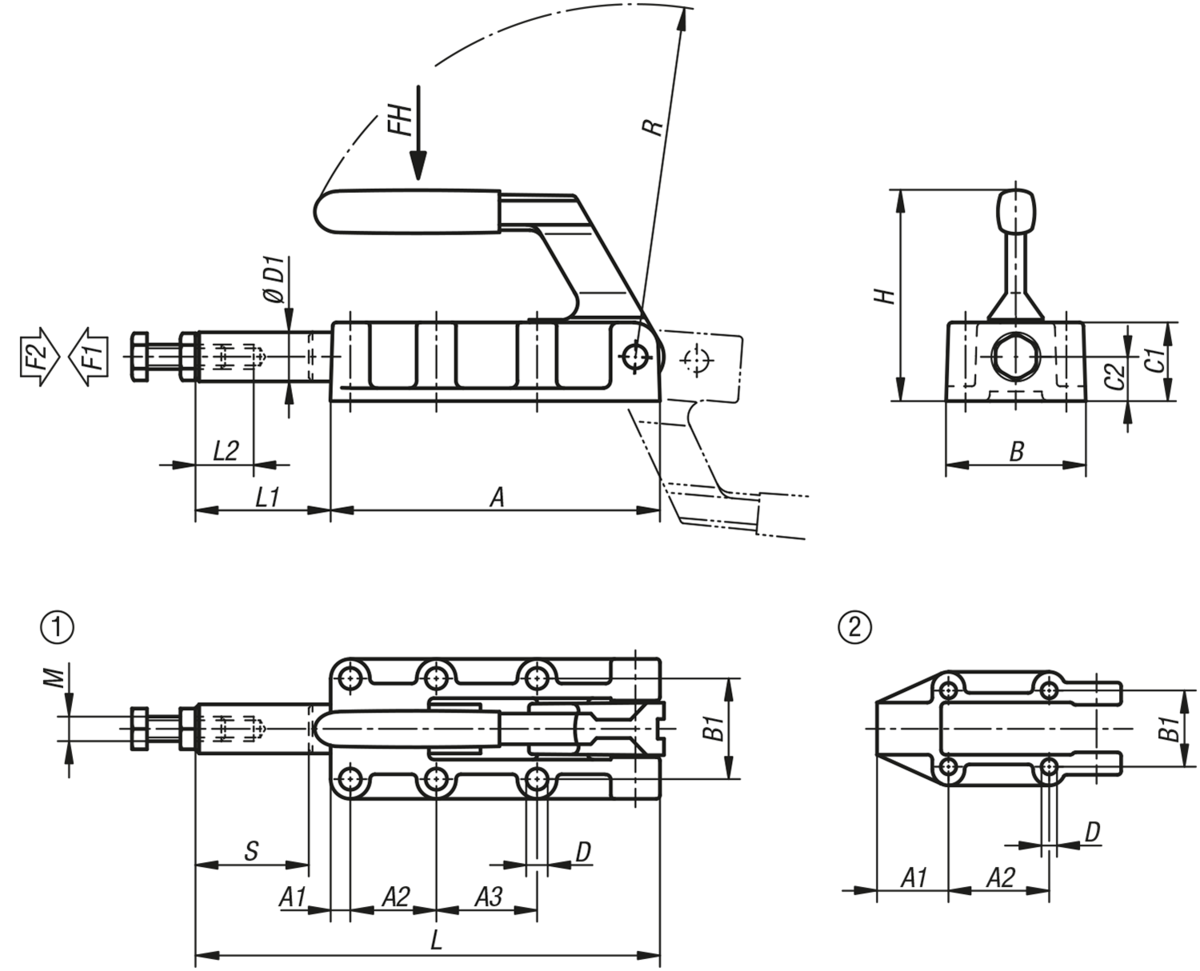

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Kleur component	A	A1	A2	A3	B	B1	C1	C2	D	D1	H	L	L1	L2	M	R	Slag S	Gatenpatroon	Openingshoek greep	Handkracht FH N	Houdkracht F2 N	Spankracht F1 N	Prijs
K0087.0600	blauw	89	25	36,5	-	46	33,4	23	12	5,5	14	63	127	38	30	M8	95	32	2	185°	140	6000	3000	39,15 €
K0087.1200	blauw	133	8	35	41	61	41	32	18	8,5	20	88	188	55	40	M10	143	50	1	185°	150	12000	5000	62,41 €
K0087.2500	blauw	197	11	45	45	82	54	41	22	10,3	25	108	300	103	60	M12	200	75	1	185°	170	25000	5000	102,17 €
K0087.5000	blauw	254	10	70	70	85	57	50	28	10,3	30	127	390	136	60	M16	245	100	1	185°	200	50000	7000	152,01 €
K0087.060003	rood	89	25	36,5	-	46	33,4	23	12	5,5	14	63	127	38	30	M8	95	32	2	185°	140	6000	3000	39,15 €
K0087.120003	rood	133	8	35	41	61	41	32	18	8,5	20	88	188	55	40	M10	143	50	1	185°	150	12000	5000	62,41 €
K0087.250003	rood	197	11	45	45	82	54	41	22	10,3	25	108	300	103	60	M12	200	75	1	185°	170	25000	5000	102,17 €
K0087.500003	rood	254	10	70	70	85	57	50	28	10,3	30	127	390	136	60	M16	245	100	1	185°	200	50000	7000	156,42 €
