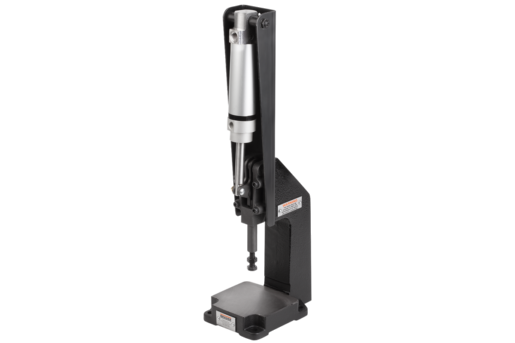

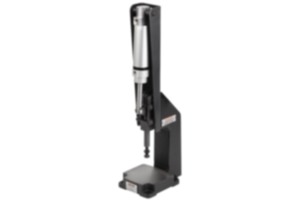

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Persframe gietstaal.
Pneumatische schuifstangspanner zie K0093, K0094.Uitvoering:Persframe zwart gelakt.
Pneumatische schuifstangspanner zie K0093, K0094.Opmerking:Cilinder dubbelwerkend zonder eindstanddemping. De pneumatische schuifstangspanners kunnen als complete montageset worden bijbesteld. Technische gegevens en spankrachten zie K0093, K0094.Toebehoren:K0093
K0094
K0101
K0102
K0103
K0106Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0096 Kniehefboompersen pneumatische uitvoering

183 kB

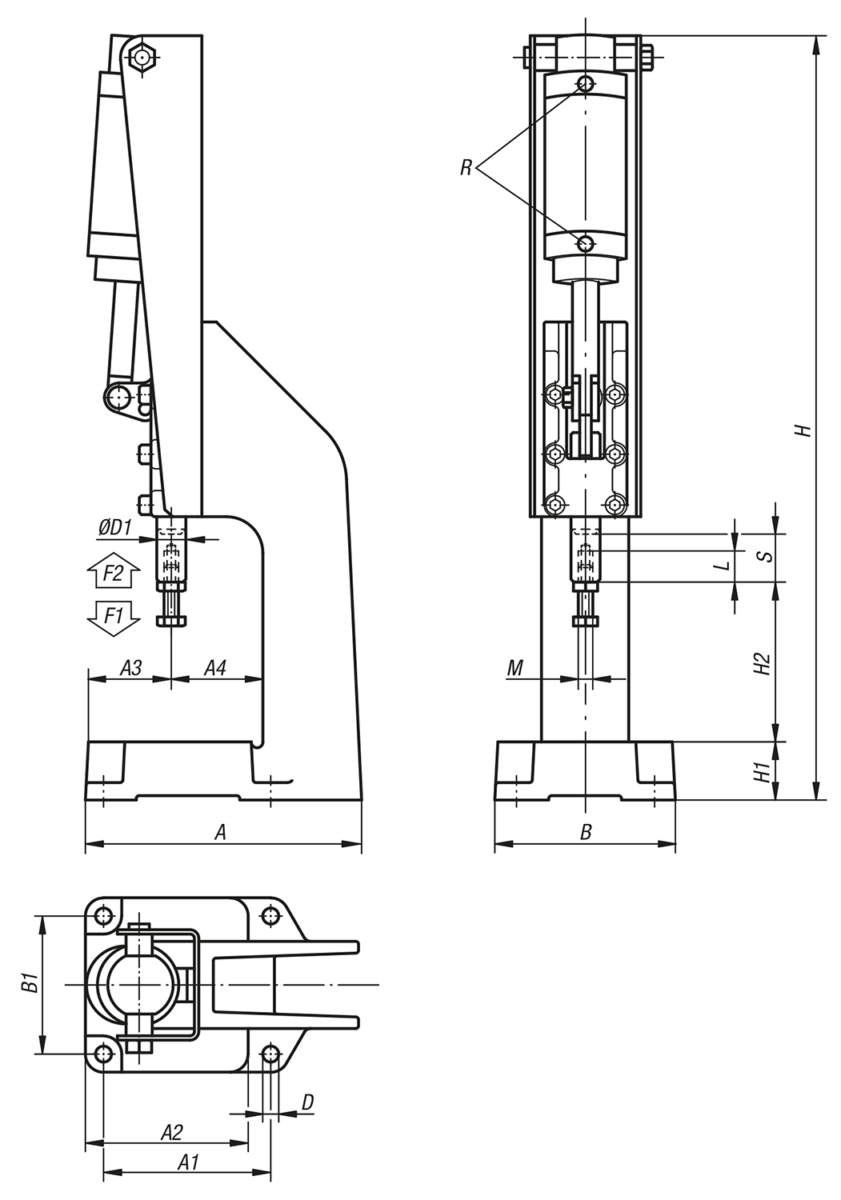

Tekeningen

Artikelkeuze/-filter

Bestelnummer	A	A1	A2	A3	A4	B	B1	D	D1	H	H1	H2	L	M	R	Slag S	Houdkracht F2 N	Bedrijfsdruk bar	Luchtverbruik per dubbele slag	Aantal slagen per min. bij 6 bar	Prijs
K0096.0600	150	95	94	47,5	52,5	100	80	9	14	432	30	75	30	M8	G1/8	25	6000	2 - 6	0,09 dm³	60	415,77 €
K0096.1200	192	115	112	57	63	120	95	11	20	575	40	100	40	M10	G1/8	32	12000	2 - 6	0,28 dm³	50	591,84 €
K0096.2500	238	145	142	71	79	150	125	11	25	748	50	121	60	M12	G1/4	50	25000	2 - 6	0,60 dm³	45	819,78 €

Bestelnummer	Schuifstang uitgeschoven / Spankracht F1 N	Prijs
K0096.0600	5mm/320N, 10mm/430N, 15mm/650N, 20mm/870N, 22mm/1000N, 24mm/1500N,25mm/2350N	415,77 €
K0096.1200	5mm/1200N, 10mm/1400N, 15mm/1650N, 20mm/1950N, 25mm/2300N, 27mm/2550N,29mm/3000N, 31mm/4300N, 32mm/11500N	591,84 €
K0096.2500	5mm/1400N, 10mm/1600N, 15mm/1750N, 20mm/2000N, 25mm/2100N, 30mm/2450N,35mm/2650N, 40mm/3250N, 45mm/4200N, 47mm/4900N, 49mm/7000N, 50mm/14500N	819,78 €
