    - Snelspanner verticaal met veiligheidsvergrendeling met verticale voet en verstelbare aandrukspindel, rvs

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:RVS.
Greepelement polyamide.
Ontgrendelingsbeugel TPE.Uitvoering:blank.
Greepelement blauw, zwart of rood.Opmerking:Onderhoudsvrije, hoogwaardige scharnierbussen. Duurzaam constante bedieningskracht bij het openen en sluiten. Optimale stabiliteit wordt door de conische spanarm in U-profiel gewaarborgd. Inclusief interne staafvergrendeling met automatische borging.Op aanvraag:overige greepkleuren.Toebehoren:K0106
K0384
K0390
K0392
K0667Tekeningverwijzing:

1) Aanslagstift positie 1
2) Aanslagstift positie 2

Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K0663 Snelspanner verticaal met veiligheidsvergrendeling met verticale voet en verstelbare aandrukspindel, rvs

333 kB

Technische informatie KIPPlock

870 kB

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Kleur component	Openingshoek aandrukarm positie 1	Openingshoek aandrukarm positie 2	Openingshoek aandrukarm zonder aanslag	Openingshoek greep positie 1	Openingshoek greep positie 2	Handkracht FH N	Houdkracht F1 N	Houdkracht F2 N	Spankracht F3 N	Spankracht F4 N	Prijs

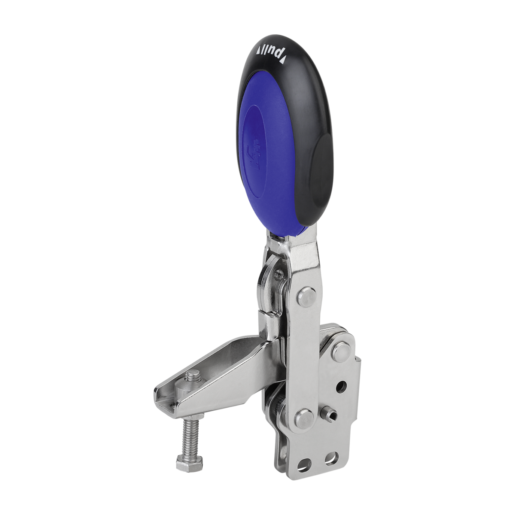

K0663.106101	aquamarijnblauw RAL 5002	56°	83°	141°	46°	56°	160	1350	1650	920	1050	64,87 €
K0663.108101	aquamarijnblauw RAL 5002	13°	93°	158°	26°	61°	190	2000	2800	940	1350	77,51 €
K0663.106100	antracietgrijs RAL 7021	56°	83°	141°	46°	56°	160	1350	1650	920	1050	64,87 €

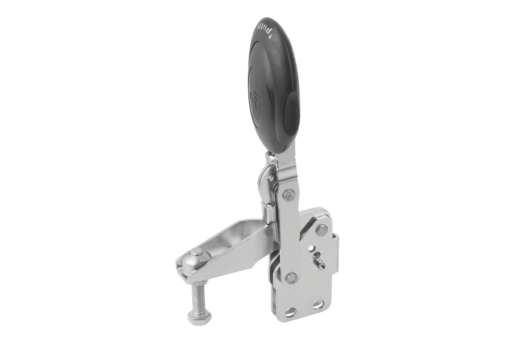

K0663.108100	antracietgrijs RAL 7021	13°	93°	158°	26°	61°	190	2000	2800	940	1350	77,51 €

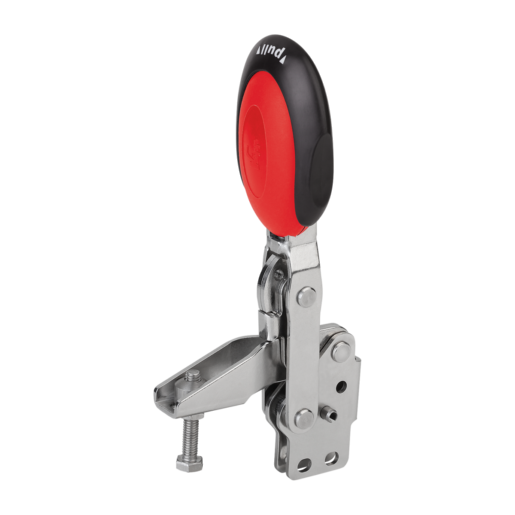

K0663.106103	verkeersrood RAL 3020	56°	83°	141°	46°	56°	160	1350	1650	920	1050	64,87 €
K0663.108103	verkeersrood RAL 3020	13°	93°	158°	26°	61°	190	2000	2800	940	1350	77,51 €

Bestelnummer	Kleur component	Gatenpatroon	M	A	A1	A2	A3	B	B1	B2	B3	B6	C	C2	D	H	L	L1	Prijs
K0663.106101	aquamarijnblauw RAL 5002	3	M6x35	14	29	7	12	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	64,87 €
K0663.108101	aquamarijnblauw RAL 5002	3	M8x45	21	39	9	19	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	77,51 €
K0663.106100	antracietgrijs RAL 7021	3	M6x35	14	29	7	12	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	64,87 €
K0663.108100	antracietgrijs RAL 7021	3	M8x45	21	39	9	19	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	77,51 €
K0663.106103	verkeersrood RAL 3020	3	M6x35	14	29	7	12	10,2	5,2	17,5	12,5	53,4	37,6	5,5	5,5	175,7	86,5	53	64,87 €
K0663.108103	verkeersrood RAL 3020	3	M8x45	21	39	9	19	10,2	5,2	20,6	15,6	51,1	49	6,5	6,8	207,6	107	62	77,51 €
