    - Snelspanner horizontaal met verticale voet en verstelbare aandrukspindel

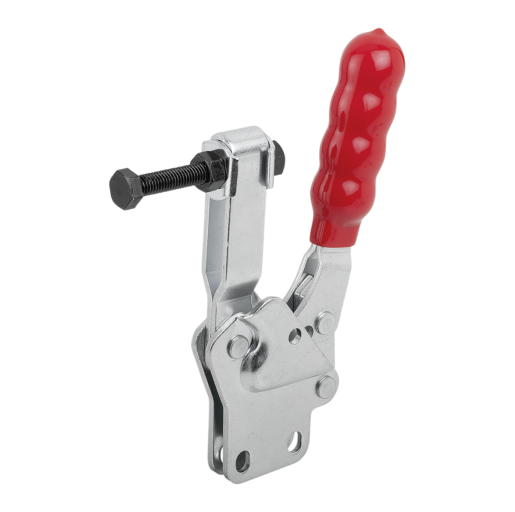

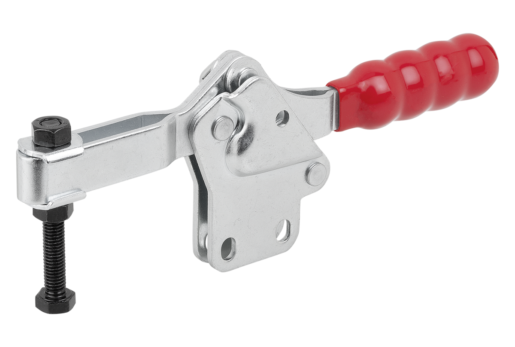

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Staal.Uitvoering:Staal verzinkt.
Oliebestendige kunststof greep.Opmerking:Bij de uitvoeringen K1239.01000, K1239.02500 en K1239.03200 wordt een neopreen drukstuk meegeleverd.Toebehoren:K0688
K0689
K0690
K0101
K1442
K0102
K0103
K1443
K0104
K0106
K1441Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1239 Snelspanner horizontaal met verticale voet en verstelbare aandrukspindel

258 kB

Technische informatie

1,7 MB

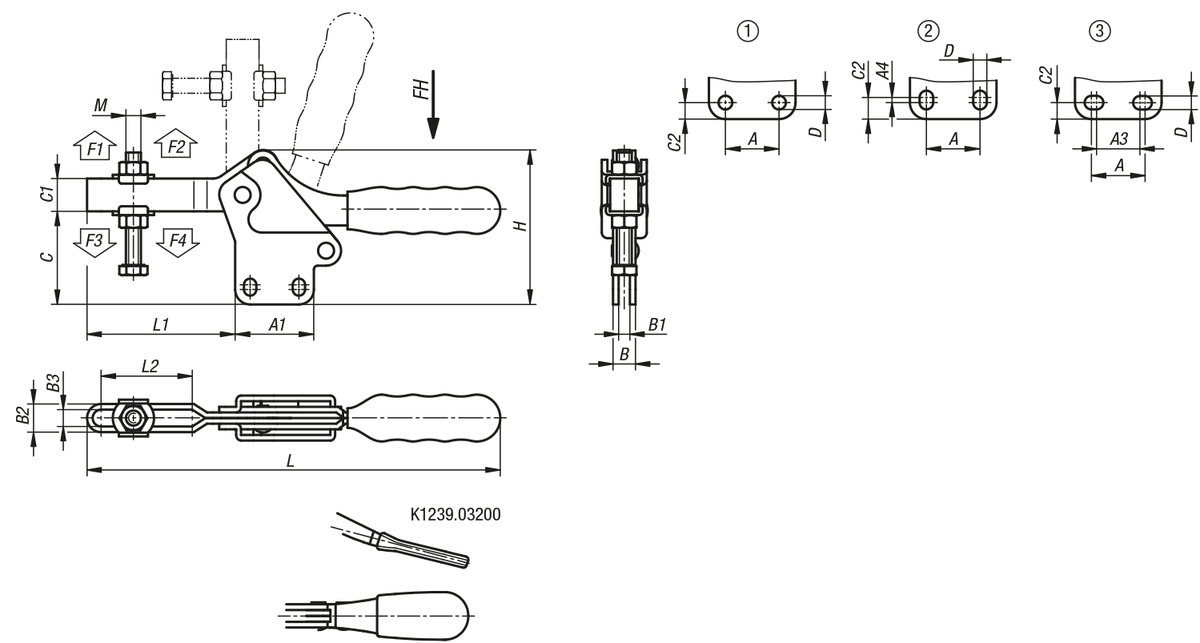

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Gatenpatroon	Openingshoek aandrukarm	Openingshoek greep	Handkracht FH N	Houdkracht F1 N	Houdkracht F2 N	Spankracht F3 N	Spankracht F4 N	Prijs
K1239.01000	1	96°	78°	50	500	1000	250	600	11,25 €
K1239.02500	2	93°	76°	150	1200	2500	400	1000	13,84 €
K1239.03200	3	90°	65°	150	2000	3200	800	1600	19,18 €
K1239.03400	2	90°	72°	200	1400	3400	800	1900	19,34 €
K1239.05400	2	94°	76°	250	2400	5400	1100	3000	25,70 €
K1239.06400	1	94°	80°	250	3000	6400	1100	3000	37,91 €

Bestelnummer	A	A1	A3	A4	B	B1	B2	B3	C	C1	C2	D	H	L	L1	L2	M	Prijs
K1239.01000	13,5	25	-	-	8	4	9,3	5,1	27,5	9,5	5,1	5,2	47	110	37	25	M5x35	11,25 €
K1239.02500	26	38	-	3	10	5	11,2	6,3	38,2	14	9	5,5	65,4	173	61	40,6	M6x50	13,84 €
K1239.03200	25,4	38	20,8	-	12	6	14,7	8,7	48,3	12,7	6,4	6,7	61	173	71,6	39,1	M8x63	19,18 €
K1239.03400	26	42	-	2,5	12	6	15	8,6	49,7	17,5	10,5	6,6	82,2	225	79	52,7	M8x60	19,34 €
K1239.05400	41,2	59	-	2	16	8	19,4	11,5	63,8	23	10	8,7	109	277	108	79,5	M10x80	25,70 €
K1239.06400	41,2	66	-	-	20	10	23,2	13,7	79,6	26	12,9	8,7	131	308	128	93,5	M12x100	37,91 €
