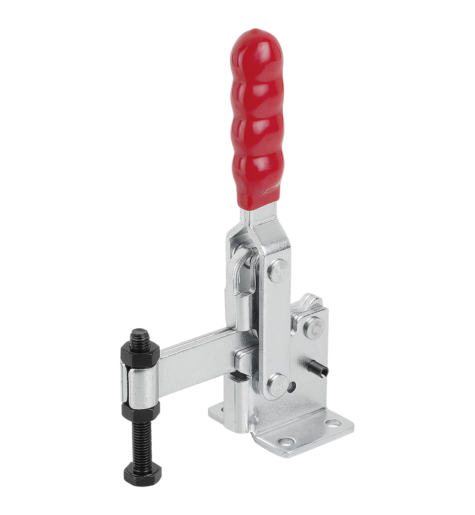

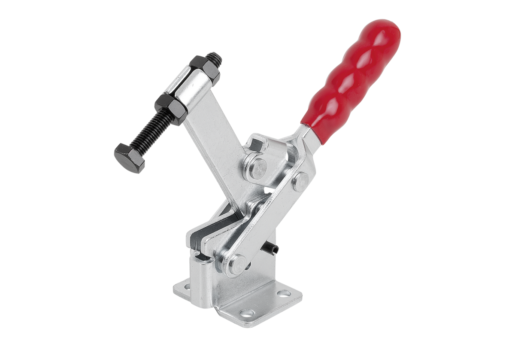

    - Snelspanner verticaal met horizontale voet en vaste aandrukspindel

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Staal.Uitvoering:verzinkt en gepassiveerd.
Aandrukspindel en moeren gefosfateerd.

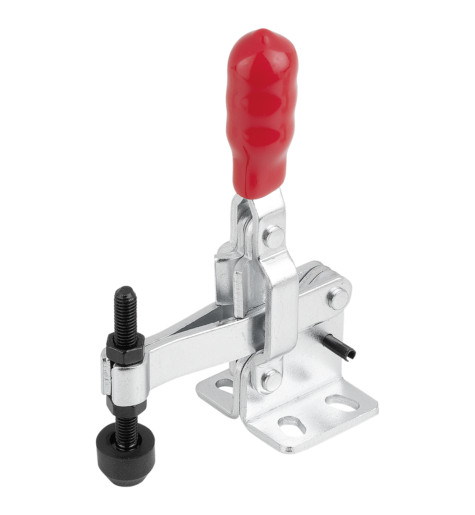

Oliebestendige kunststof greep.Opmerking:Bij de uitvoering K1438.00800 wordt een neopreen drukstuk meegeleverd.Toebehoren:K0688
K0689
K0690
K0101
K1442
K0102
K0103
K1443
K0104
K0106
K1431Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1438 Snelspanner verticaal met horizontale voet en vaste aandrukspindel

358 kB

Technische informatie

1,7 MB

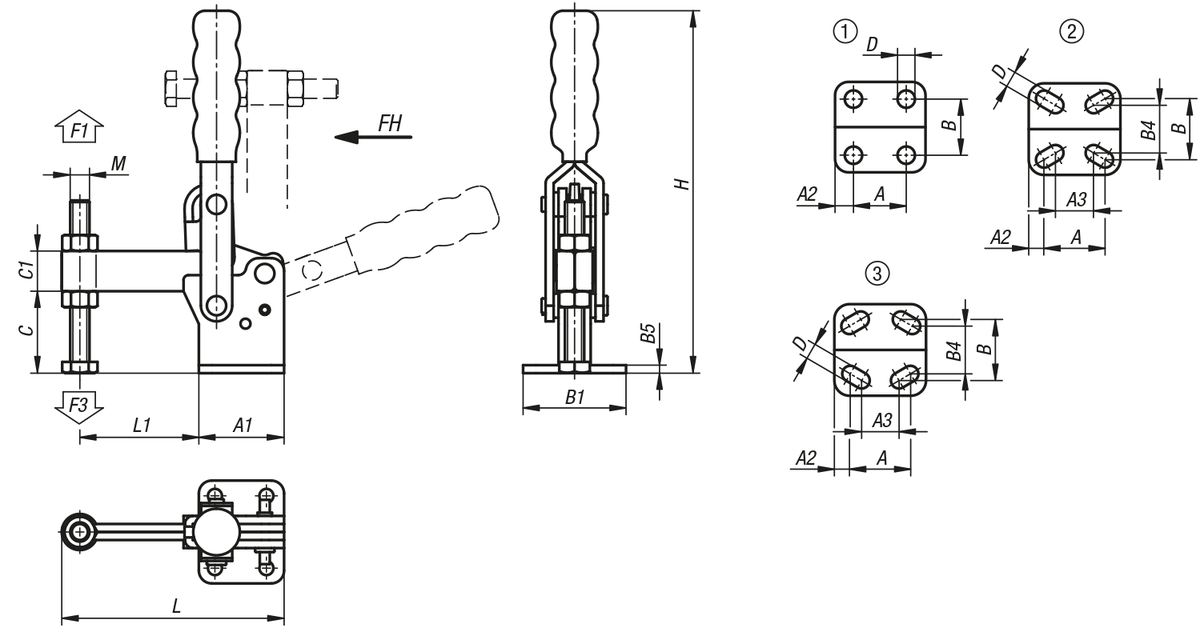

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Gatenpatroon	Openingshoek aandrukarm	Openingshoek greep	Handkracht FH N	Houdkracht F1 N	Spankracht F3 N	Prijs
K1438.00800	2	96°	69°	50	800	600	11,01 €
K1438.01500	3	108°	70°	100	1500	1000	14,05 €
K1438.02400	1	90°	70°	150	2400	1200	19,61 €
K1438.03400	1	90°	70°	200	3400	1600	24,92 €
K1438.04400	1	90°	70°	250	4400	1600	33,37 €
K1438.05400	1	100°	50°	280	5400	1800	48,32 €

Bestelnummer	A	A1	A2	A3	B	B1	B4	B5	C	C1	D	H	L	L1	M	Prijs
K1438.00800	16	29	6,5	14	24	34	17,5	2,5	21,8	10,5	4,8	97	66,7	31,5	M5x35	11,01 €
K1438.01500	19	35	8	12,7	27	42	25	3	29	13	5,5	135	75,7	35	M6x50	14,05 €
K1438.02400	19	35	8	-	32	47	-	3	32	17,5	7,1	178	87,7	40	M08x65	19,61 €
K1438.03400	32	50	9	-	45	64	-	4	42	22	8,3	218	124,3	65	M10x80	24,92 €
K1438.04400	32	53	10	-	45	64	-	5	51	25	8,7	226	138,3	74	M12x100	33,37 €
K1438.05400	50,8	76,2	12,7	-	69,8	95,2	-	8	82,1	31,8	12,3	303	197,5	107,8	M16x150	48,32 €
