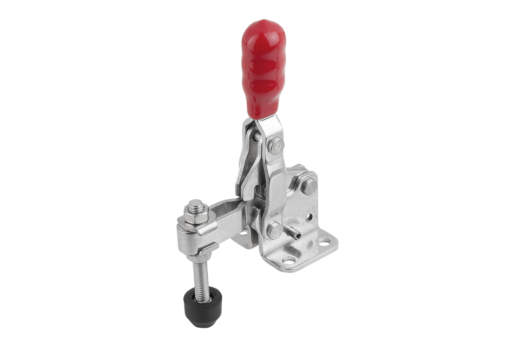

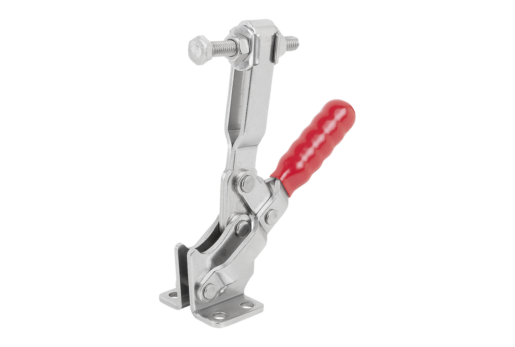

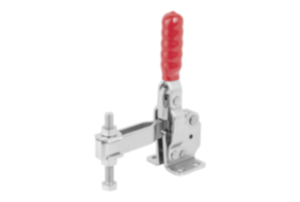

Snelspanner verticaal met horizontale voet en verstelbare...

terug

Producten
- Bediendelen | Normelementen
  - Snelspanners, krachtspanners
    - Snelspanner verticaal met horizontale voet en verstelbare aandrukspindel

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Staal of rvs.Uitvoering:Staal verzinkt.
Roestvast staal blank.
Oliebestendige kunststof greep.Opmerking:Bij de uitvoeringen K1255.001000, K1255.101000, K1255.001800, K1255.010001, K1255.001600, K1255.101600, K1255.002400 en K1255.004000 wordt een neopreen drukstuk meegeleverd.Toebehoren:K0688
K0689
K0690
K0101
K1442
K0102
K0103
K1443
K0104
K0106
K1441
K1431Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1255 Snelspanner verticaal met horizontale voet en verstelbare aandrukspindel

359 kB

Technische informatie

1,7 MB

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Materiaal basiselement	Gatenpatroon	Openingshoek aandrukarm	Openingshoek greep	Handkracht FH N	Houdkracht F1 N	Houdkracht F2 N	Spankracht F3 N	Spankracht F4 N	Prijs
K1255.001000	staal	1	120°	85°	50	700	1000	500	700	11,85 €
K1255.001800	staal	1	95°	60°	100	800	1800	600	1200	13,05 €
K1255.010001	staal	2	96°	69°	50	700	1000	500	800	14,61 €
K1255.001600	staal	1	95°	75°	100	1200	1600	800	1000	14,79 €
K1255.002000	staal	4	108°	70°	100	1000	2000	900	1200	14,16 €
K1255.002400	staal	1	100°	56°	150	1200	2400	800	1600	16,03 €
K1255.002600	staal	1	90°	70°	150	1000	2600	800	1600	18,74 €
K1255.004000	staal	1	112°	61°	250	2000	4000	1400	3000	23,31 €
K1255.040001	staal	1	90°	70°	250	2000	4000	1400	3000	26,14 €
K1255.007000	staal	1	90°	70°	250	3200	7000	1400	3000	35,64 €
K1255.003600	staal	3	106°	67°	100	1800	3600	900	1800	21,32 €
K1255.008000	staal	1	100°	50°	280	3000	8000	1800	3900	46,58 €
K1255.101000	rvs	1	120°	85°	50	700	1000	500	700	31,52 €
K1255.101800	rvs	1	95°	60°	100	800	1800	600	1200	26,78 €
K1255.101600	rvs	1	95°	75°	100	1200	1600	800	1000	36,52 €
K1255.102600	rvs	1	90°	70°	150	1000	2600	800	1600	45,66 €
K1255.102400	rvs	1	100°	56°	150	1200	2400	800	1600	33,41 €
K1255.104000	rvs	1	112°	61°	250	2000	4000	1400	3000	42,46 €

Bestelnummer	Materiaal basiselement	A	A1	A2	A3	B	B1	B2	B3	B4	B5	C	C1	D	H	L	L1	L2	M	Prijs
K1255.001000	staal	16	26	-	-	24	34	9,5	5,5	-	2	16	9	4,4	88	57	31	16,6	M5x35	11,85 €
K1255.001800	staal	12,7	25,4	-	-	27	39,7	13	7	-	3	22,7	9,5	5,2	104	64,7	33,7	19,9	M6x44	13,05 €
K1255.010001	staal	16	29	-	14	24	34	10	5	17,5	2,5	22	10	4,8	97	67	38	27,9	M5x35	14,61 €
K1255.001600	staal	12,7	27	-	-	26,8	37,8	12,2	6,2	-	3	23	11	5,2	125	70	43	24,9	M6x50	14,79 €
K1255.002000	staal	19	35	-	12,7	27	42	11	6	25	3	29	13	5,5	135	79	44	32,9	M6x50	14,16 €
K1255.002400	staal	19	34,9	-	-	31,8	46	14,3	8,3	-	3	31,8	16	7,2	141	117,2	73,2	49,4	M8x63	16,03 €
K1255.002600	staal	19	35	-	-	32	47	14,9	8,9	-	3	32	17,5	7,1	178	110,2	75,2	50,1	M8x60	18,74 €
K1255.004000	staal	31,8	49,2	-	-	45,3	64,3	19	11	-	3	44	19	8,7	206	139,5	90,3	63,5	M10x85	23,31 €
K1255.040001	staal	32	50	-	-	45	64	18,6	10,6	-	4	42	22	8,3	220,4	142,8	92,8	62,2	M10x80	26,14 €
K1255.007000	staal	32	53	-	-	45	64	22,7	12,7	-	5	51	25	8,7	226	177	124	90	M12x100	35,64 €
K1255.003600	staal	25	43	9	19	33,7	51,2	14,8	8,8	-	3	35	19	8	197	143	100	70	M8x60	21,32 €
K1255.008000	staal	50,8	76,2	-	-	69,8	95,2	26,5	16,5	-	8	82,1	31,8	12,3	303	229,2	153	105	M16x150	46,58 €
K1255.101000	rvs	16	26	-	-	24	34	9,5	5,5	-	2	16	9	4,4	88	57	31	16,6	M5x35	31,52 €
K1255.101800	rvs	12,7	25,4	-	-	27	39,7	13	7	-	3	22,7	9,5	5,2	104	64,7	33,7	19,9	M6x40	26,78 €
K1255.101600	rvs	12,7	27	-	-	26,8	37,8	12,2	6,2	-	3	23	11	5,2	125	70	43	24,9	M6x50	36,52 €
K1255.102600	rvs	19	35	-	-	32	47	14,9	8,9	-	3	32	17,5	7,1	178	110,2	75,2	50,1	M8x60	45,66 €
K1255.102400	rvs	19	34,9	-	-	31,8	46	14,3	8,3	-	3	31,8	16	7,2	141	117,2	73,2	49,4	M8x60	33,41 €
K1255.104000	rvs	31,8	49,2	-	-	45,3	64,3	19	11	-	3	44	19	8,7	206	139,5	90,3	63,5	M10x80	42,46 €
