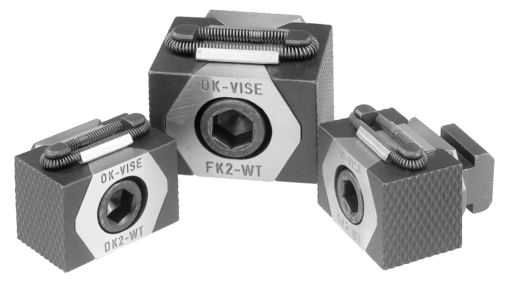

BeschrijvingGrondstof:Basislichaam, spansegmenten gereedschapsstaal.Uitvoering:Basislichaam gehard. Spansegmenten gehard (49/51 HRC) en gezwart. Wigvlakken geslepen.Opmerking:De wigspanners dubbel zijn dankzij hun compacte bouwvorm bijzonder geschikt voor meervoudige horizontale en verticale opspanningen. Door de geharde en geslepen wigvlakken worden grote spankrachten gerealiseerd. De wigspanelementen kunnen naar keuze in een rasterboring of een T-gleuf worden bevestigd. Door het indraaien van de cilinderkopschroef DIN 912 bewegen beide spansegmenten naar buiten en drukken de werkstukken tegen een vaste aanslag. Door de dubbele wig ontstaat bij deze uitvoering het zogenaamde "neerdrukeffect".

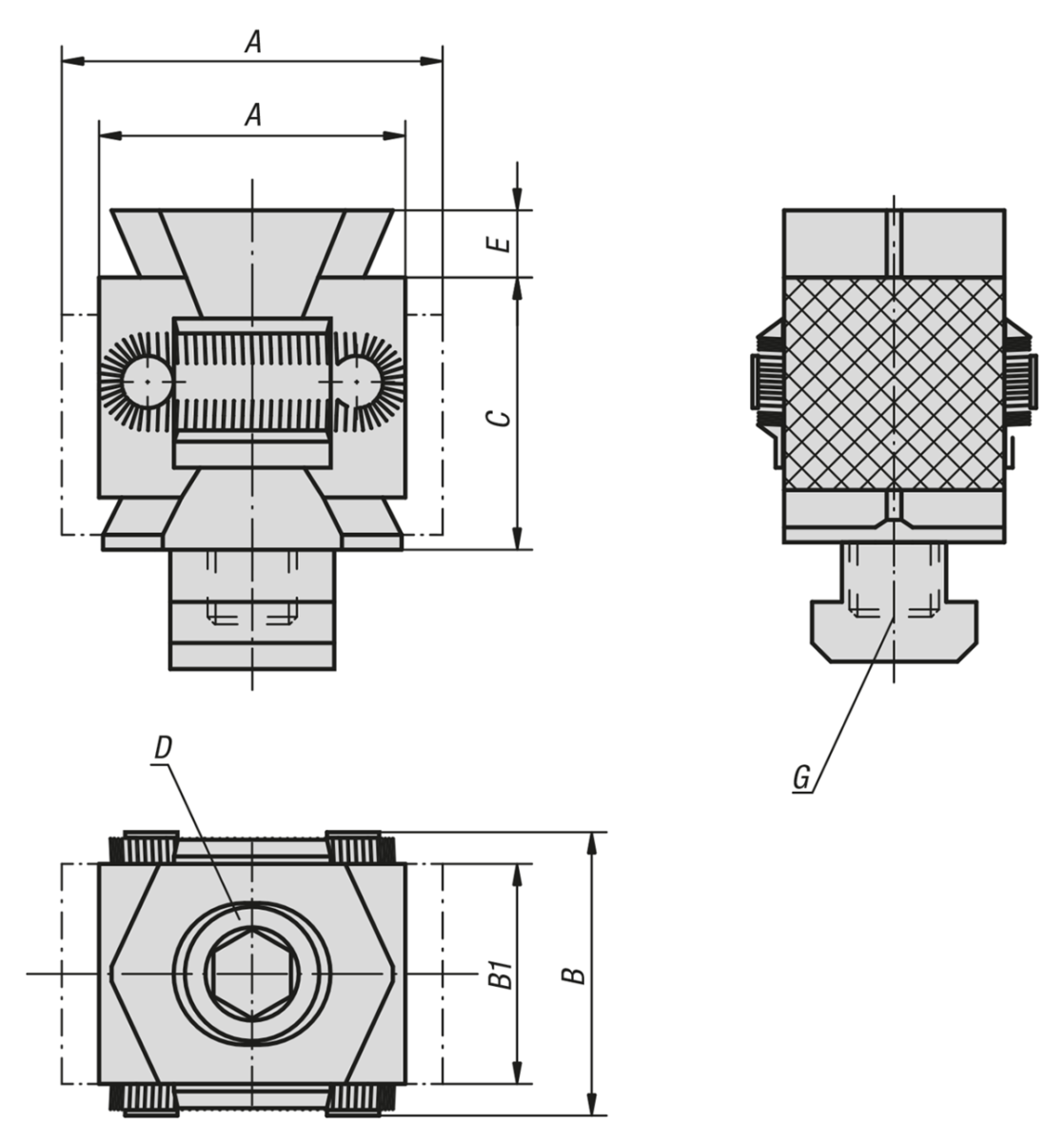

Schuifbereik bij bestelnummer: K0042.12 = ±1,0 mm K0042.16 = ±1,5 mmTekeningverwijzing:
D) Cilinderkopschroef DIN 912

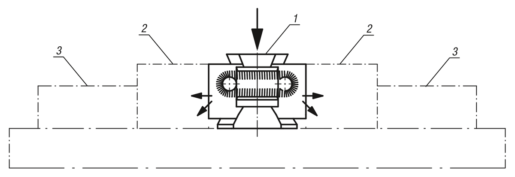

1) Wigspanner 2) Werkstuk 3) Vaste aanslag
Bijzonderheden
