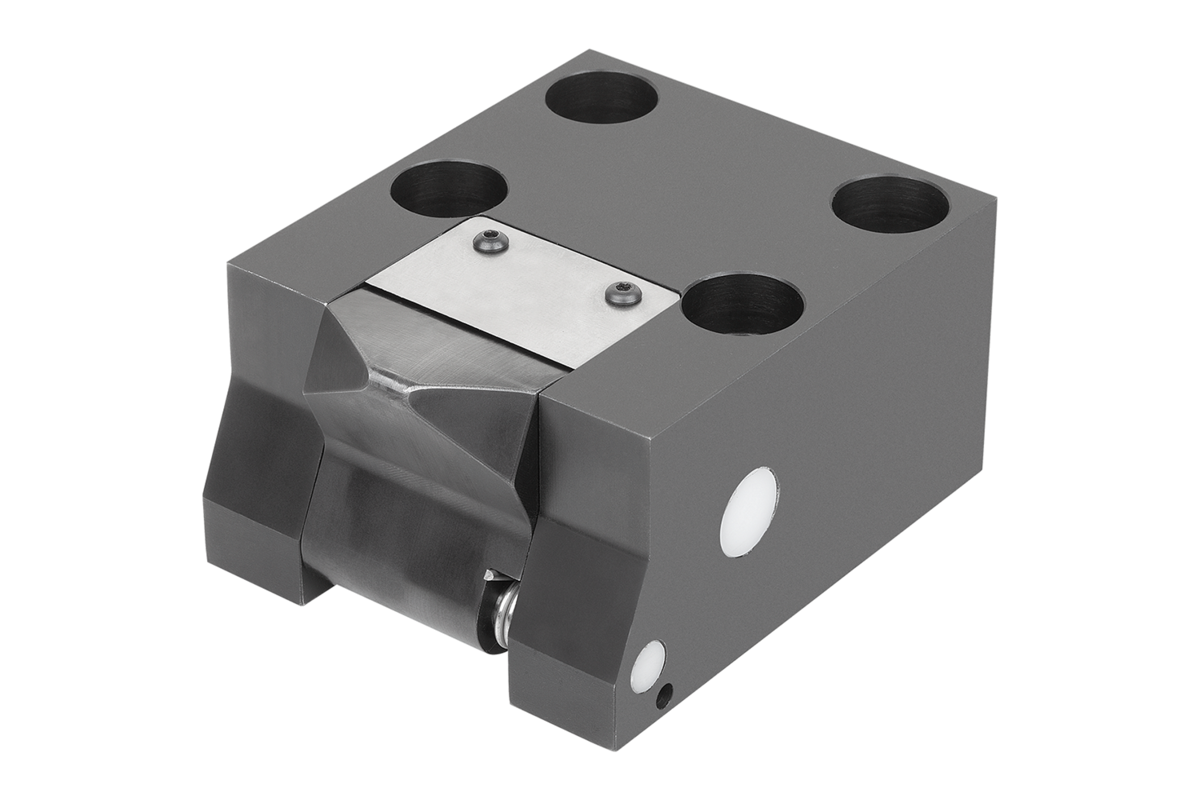

K1855Neerdrukspanner hydraulisch enkelwerkend met veerretour |
terug |
|
Artikelbeschrijving/Productafbeeldingen |
|
|

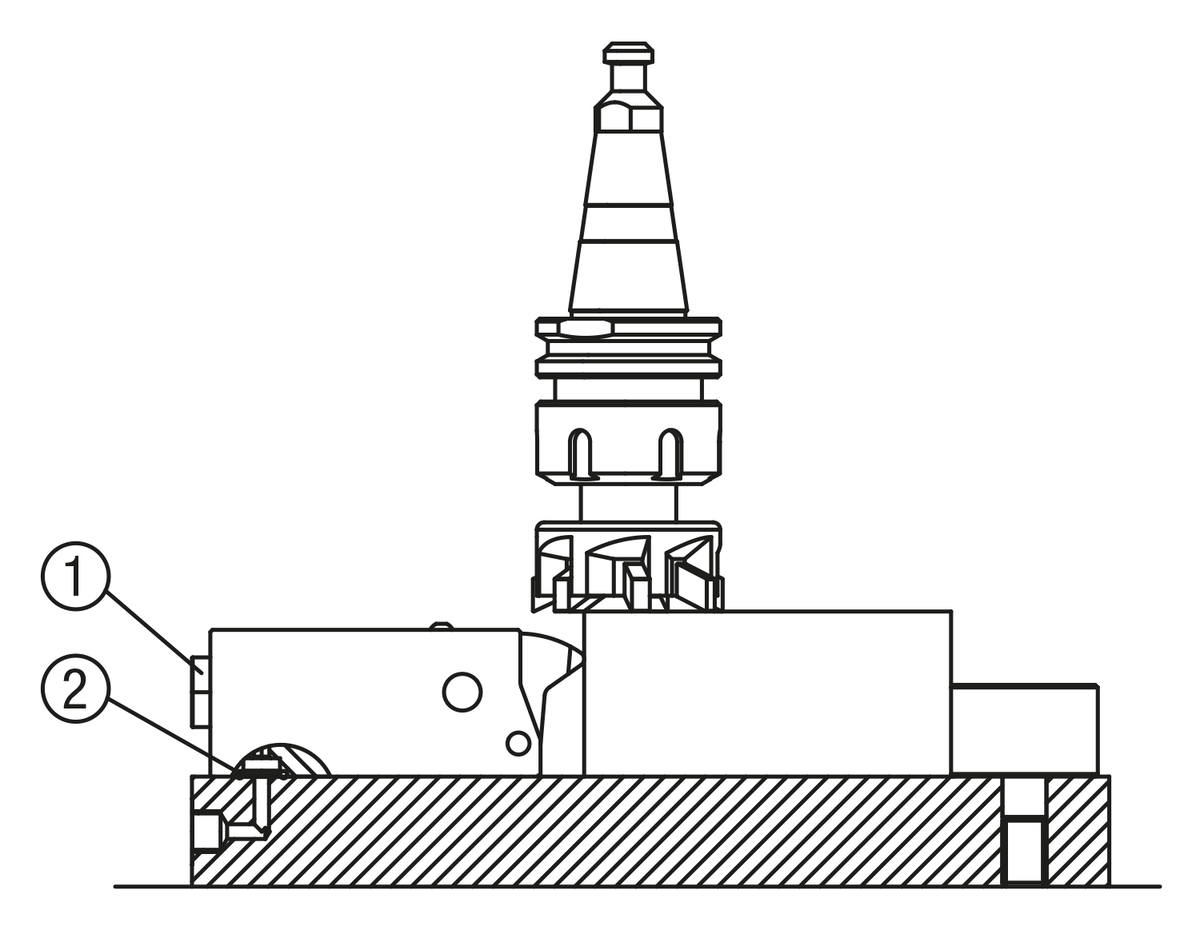

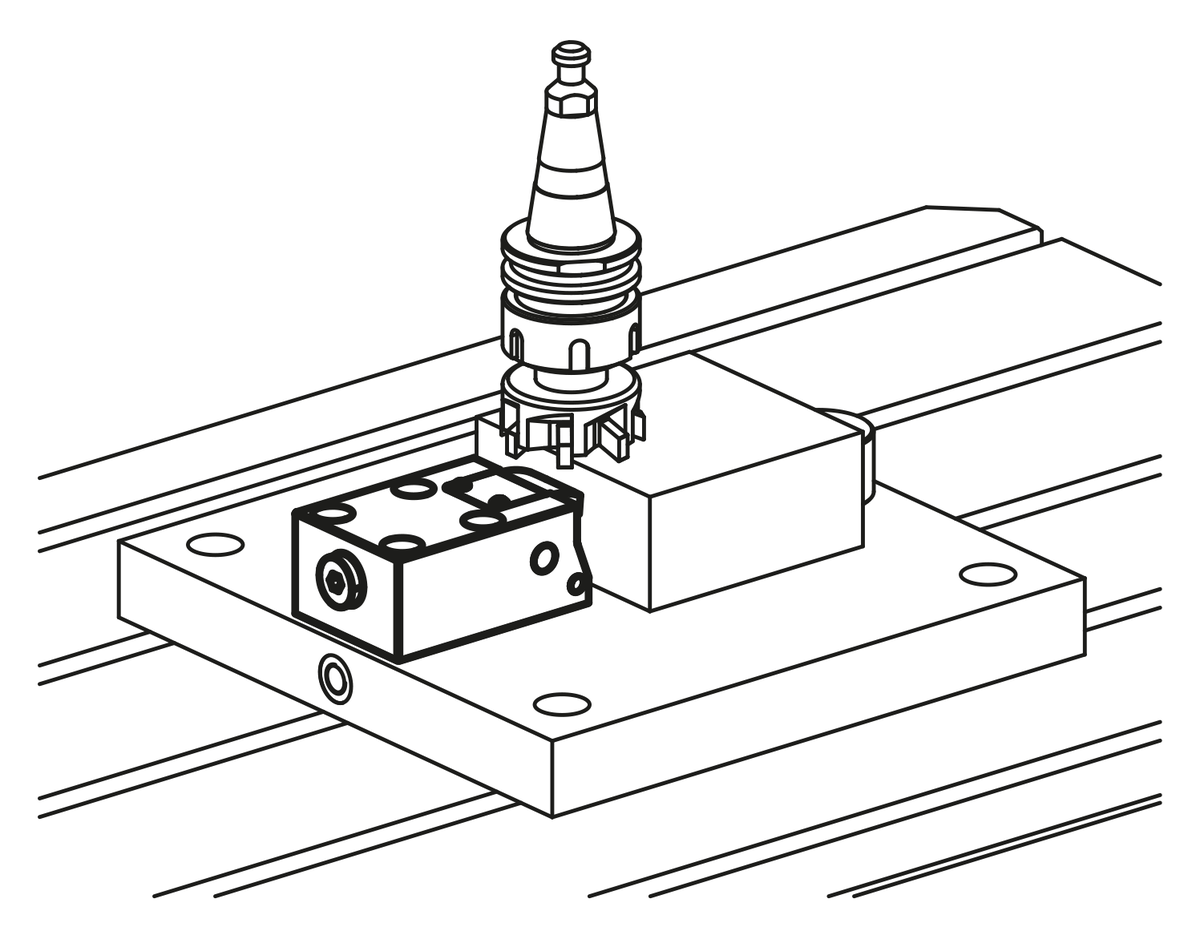

BeschrijvingProductbeschrijving:Met neerdrukspanners kan de spankracht zijwaarts op het werkstuk worden uitgeoefend. Neerdrukspanners zijn bijzonder goed geschikt voor spansituaties, waarbij een spanning van boven niet kan worden uitgevoerd of niet nodig is.
Met behulp van veren wordt de zuiger en het drukstuk na de drukontlasting naar de uitgangspositie teruggezet.Grondstof:Behuizing en zuiger staal.Uitvoering:Huis gezwart.
Zuiger gehard.Opmerking:Bij de zijwaartse krachtinwerking ontstaat een horizontale en een verticale krachtcomponent. De grootte van de krachtcomponenten is afhankelijk van de slag. Een optredende verticale krachtcomponent kan max. 25% van de spankracht bedragen. Met deze kracht wordt het werkstuk tegen het oplegvlak gespannen. De horizontale krachtcomponent neemt afhankelijk van de slag af tot min. 95% van de beginkracht.
De spanzuiger in de neerdrukspanner heeft een geïntegreerde slagbegrenzing.
Binnendringen van snij- en koelvloeistof in de cilinder moet worden voorkomen.
Veiligheidsinstructies aanhouden.Bedieningswijze:- Schroefdraadaansluiting.
- O-ring flensaansluiting.Technische gegevens:Max. bedrijfsdruk: 500 bar.Voordelen:- Geringe inbouwhoogte.

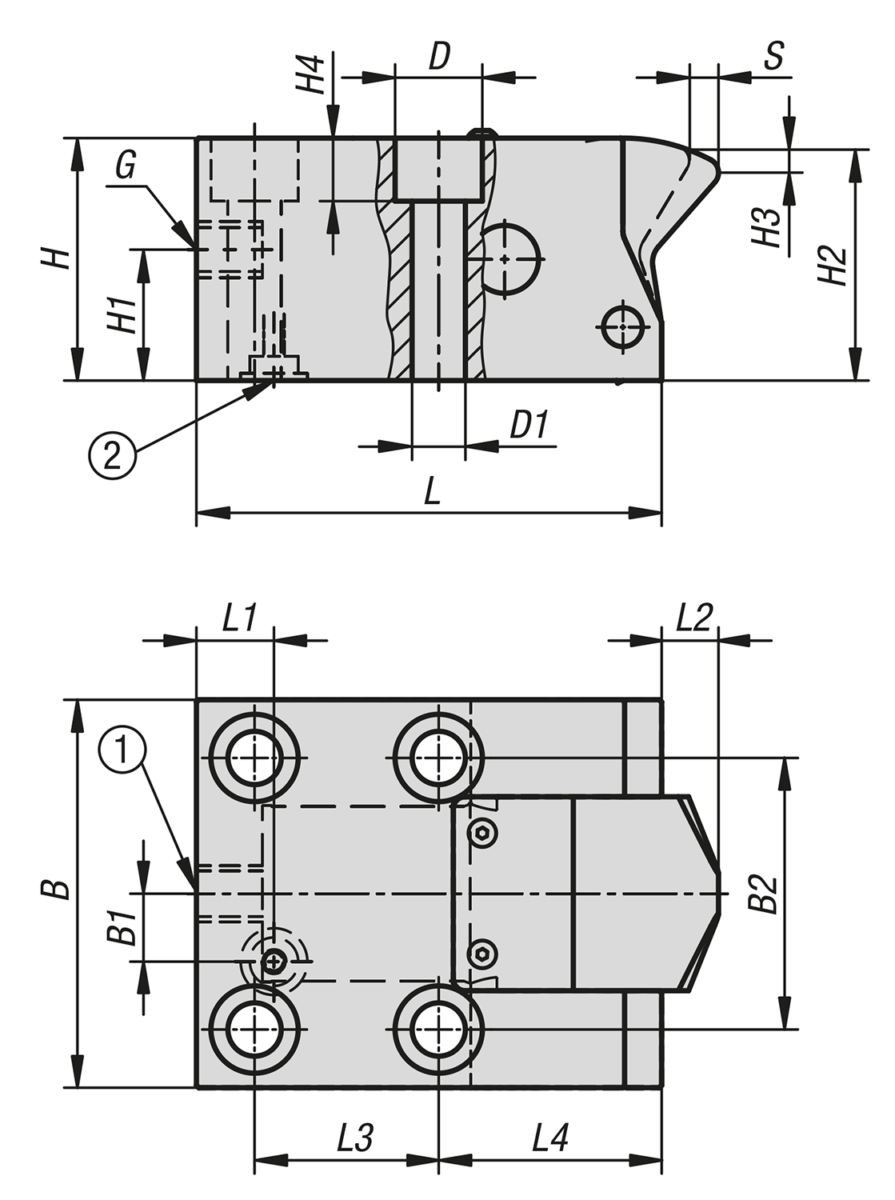

- Geïntegreerde slagbegrenzing voor spanzuiger.Leveringsomvang1 st. O-ring 10x2 (voor bedieningswijze O-ring flensaansluiting) meegeleverd.Tekeningverwijzing:Bijzonderheden DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
| Bestelnummer | Zuiger-
diameter | Slag
S | Soort
aansluiting | B | B1 | B2 | D | D1 | G | H | H1 | H2 | H3 | H4 | L | L1 | L2 | L3 | L4 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1855.16082404 | 16 | 8 | - | 50 | - | 32 | 13,5 | 8,5 | 1/4 | 32 | 19 | 31 | 4 | 8,5 | 68 | 13 | 2 | 27 | 32 |  | | 240,00 € | | | K1855.25102404 | 25 | 10 | - | 60 | - | 40 | 15 | 9 | 1/4 | 40 | 23 | 39 | 4 | 9 | 90 | 14 | 2,5 | 38 | 42 | | | 277,00 € | | | K1855.36102404 | 36 | 10 | - | 80 | 14 | 56 | 18 | 11 | 1/4 | 50 | 27 | 49 | 4 | 11 | 96 | 16 | 2 | 38 | 46 | | | 401,00 € | |
| Bestelnummer | Zuiger-
diameter | Spankracht
bij 100 bar
(kN) | Spankracht
bij 500 bar
(kN) | Oliebehoefte/10 mm
slag
(cm³) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1855.16082404 | 16 | 1,7 | 8,5 | 2 | | | 240,00 € | | | K1855.25102404 | 25 | 4 | 20 | 4,9 | | | 277,00 € | | | K1855.36102404 | 36 | 8 | 40 | 10,2 | | | 401,00 € | |
