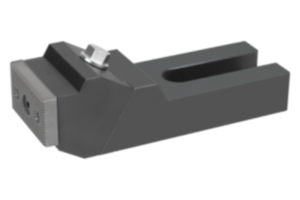

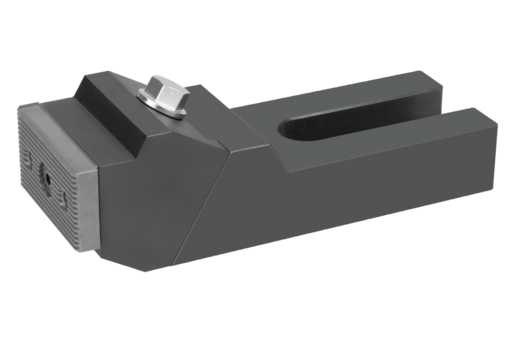

Stabielspanbekken staal, vlak

terug

Producten
- Bediendelen | Normelementen
  - Spanelementen
    - Neerdrukspanner
      - Stabielspanbekken staal, vlak

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Basislichaam gehard staal.
Spanbekken inzetstaal.Uitvoering:Basislichaam gebruineerd.
Spanbekken inzetgehard.Opmerking:De spanbekken kunnen aan beide kanten worden gebruikt. De gladde zijde voor bewerkte werkstukken, de gekartelde zijde voor ruwe spanvlakken. Voor de bevestiging van de stabielspanbek op de machinetafel kunnen twee spanschroeven worden gebruikt. Als bevestigingsschroeven zijn afhankelijk van de gleufbreedte schroeven voor T-gleuven K0698 en K0699 geschikt. Deze moeten separaat worden besteld.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1826 Stabielspanbekken staal, vlak

131 kB

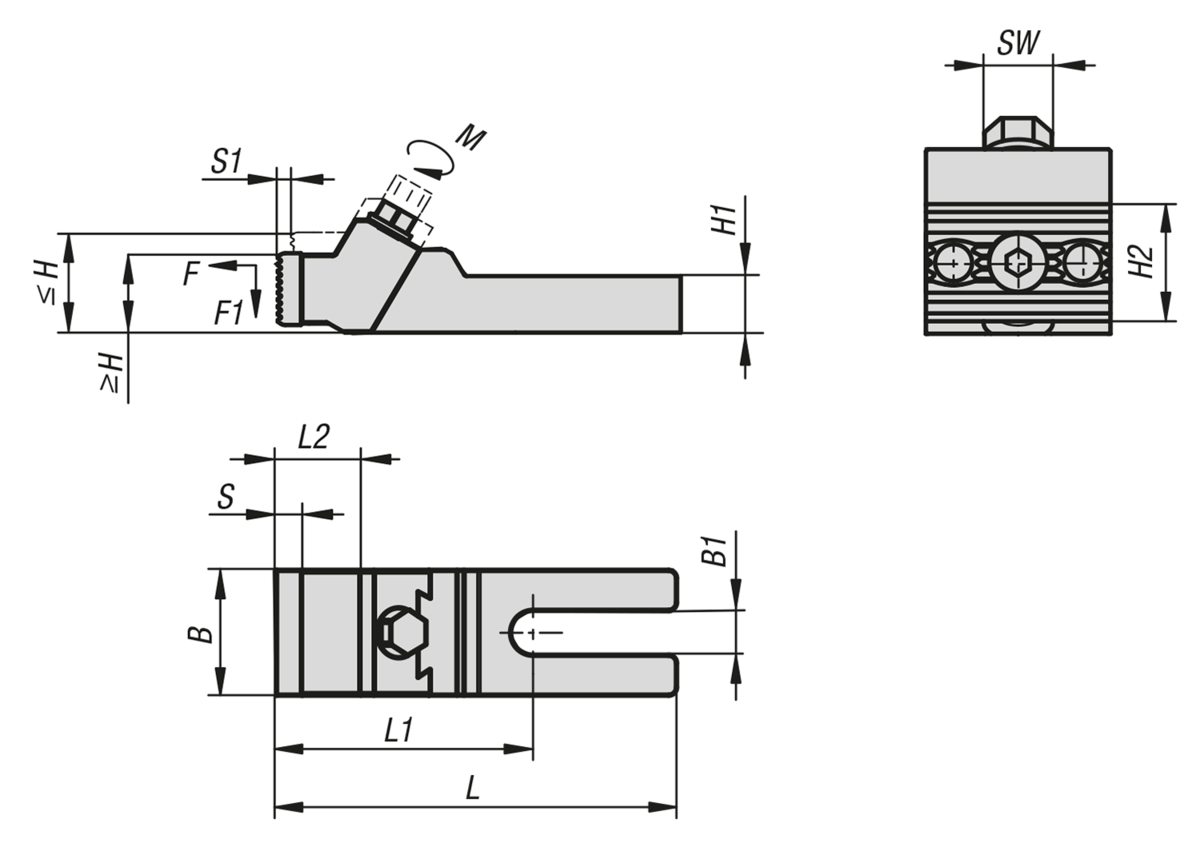

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Passend voor gleufbreedte	L	L1	L2	B	B1	H max.	H min.	H1	H2	S	S1	Spankracht F kN	F1 kN	SW	Aanhaal- moment Nm	Prijs
K1826.13	12/14	128	82	19	40	14,4	33,5	28	20	25,4	8	3	8/15	1,2/2,2	13	20/40	314,00 €
K1826.19	12/14/16/18	177	113	29	65	19	60	50	30	40	12	6	8/15/20/28	1,2/2,2/3/4,2	16	20/40/45/60	326,00 €
K1826.26	20/22/24/28/30	224	135	29	75	26	73	60	36	40	12	7,5	25/25/32/32/36	4,5/4,5/4,8/4,8/5,4	18	85/85/95/95/110	440,00 €
K1826.38	32/36/42	256	152	34	90	38	91,5	74	46	40	12	10	50	7,5	21	160	639,00 €
