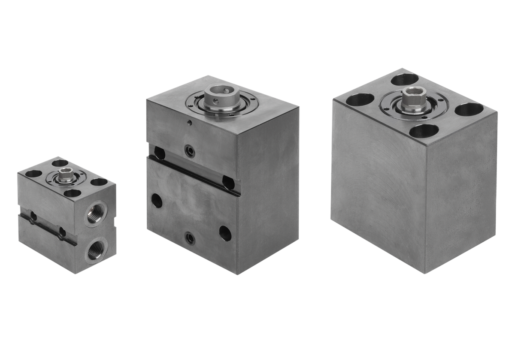

K1859Blokcilinder hydraulisch met metalen afstrijker... |
terug |
|
|
BeschrijvingProductbeschrijving:Blokcilinder met zuigerstang-binnendraad zijn geschikt voor spansituaties, waarbij korte slagen met hoge krachten nodig zijn. Blokcilinders kunnen als druk- of trekcilinder worden toegepast. In de zuigerstangen met binnendraad kunnen verschillende drukstukken worden geschroefd. De blokcilinders garanderen een hoge bedrijfsdruk en kunnen vanwege de compacte, kubusvormige behuizing eenvoudig met cilinderschroeven worden bevestigd. In de blokcilinders wordt standaard een dubbele hydraulische afdichting opgenomen. Hierdoor ontstaan in het gebied van de afdichting aan de stangzijde technische voordelen voor een lekkagearm continu bedrijf. Ook zijn in de blokcilinders standaard metalen afstrijkers gemonteerd, die voorkomen, dat spanen kunnen binnendringen.Grondstof:Behuizing en zuiger staal.
Afdichting: NBR.Uitvoering:Huis gezwart.
Zuiger gehard.Opmerking:Dwarskrachten op de blokcilinder moeten worden vermeden.
Wanneer de blokcilinder dwars op de cilinderas wordt geschroefd, wordt een extra ondersteuning van de blokcilinder geadviseerd. Wanneer de blokcilinder als drukcilinder wordt toegepast, moet de ondersteuning aan de bodemzijde worden uitgevoerd, bij gebruik als trekcilinder aan de stangzijde.
Toegestane dynamische belasting bij zuigervoorslag moet worden aangehouden.
Bij de enkelvoudig werkende blokcilinders is een beluchtingsaansluiting nodig.
Binnendringen van snij- en koelvloeistof in de cilinder moet worden voorkomen.
Drukstukken niet meegeleverd.
Veiligheidsinstructies aanhouden.Bedieningswijze:- Schroefdraadaansluiting.
- O-ring flensaansluiting.Technische gegevens:Max. bedrijfsdruk: 500 bar.Montage:Zie inbouwcontour.Voordelen:- Geïntegreerde metalen afstrijker.
- Veelzijdige bevestigingsmogelijkheden.
- Groot slagbereik van 8 mm tot 200 mm.
- Groot krachtbereik van 2 kN tot 392 kN.
- Geringe inbouwafmetingen.
- Gebruik van een dubbele hydraulische afdichting.Toebehoren:- Oplegpen K0307.
- Pendeloplegpennen K0282, K0302, K1164, K0287, K0288.

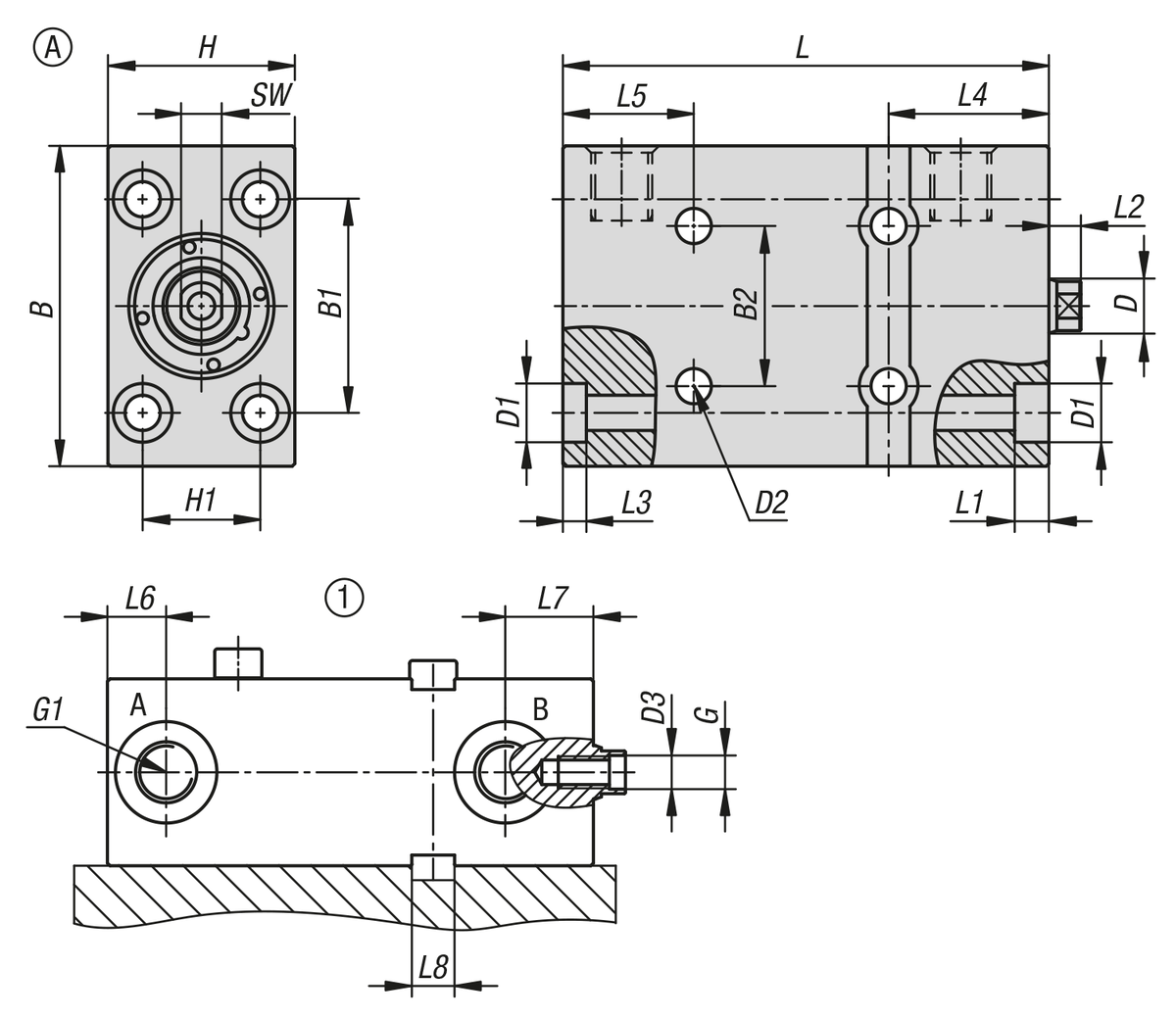

- Grippers zeskantvorm K0386.Leveringsomvang2 st. O-ring (bij bedieningswijze O-ring flensaansluiting) meegeleverd.Tekeningverwijzing:Vorm A: langs- en dwarsboringen, schroefdraadaansluiting

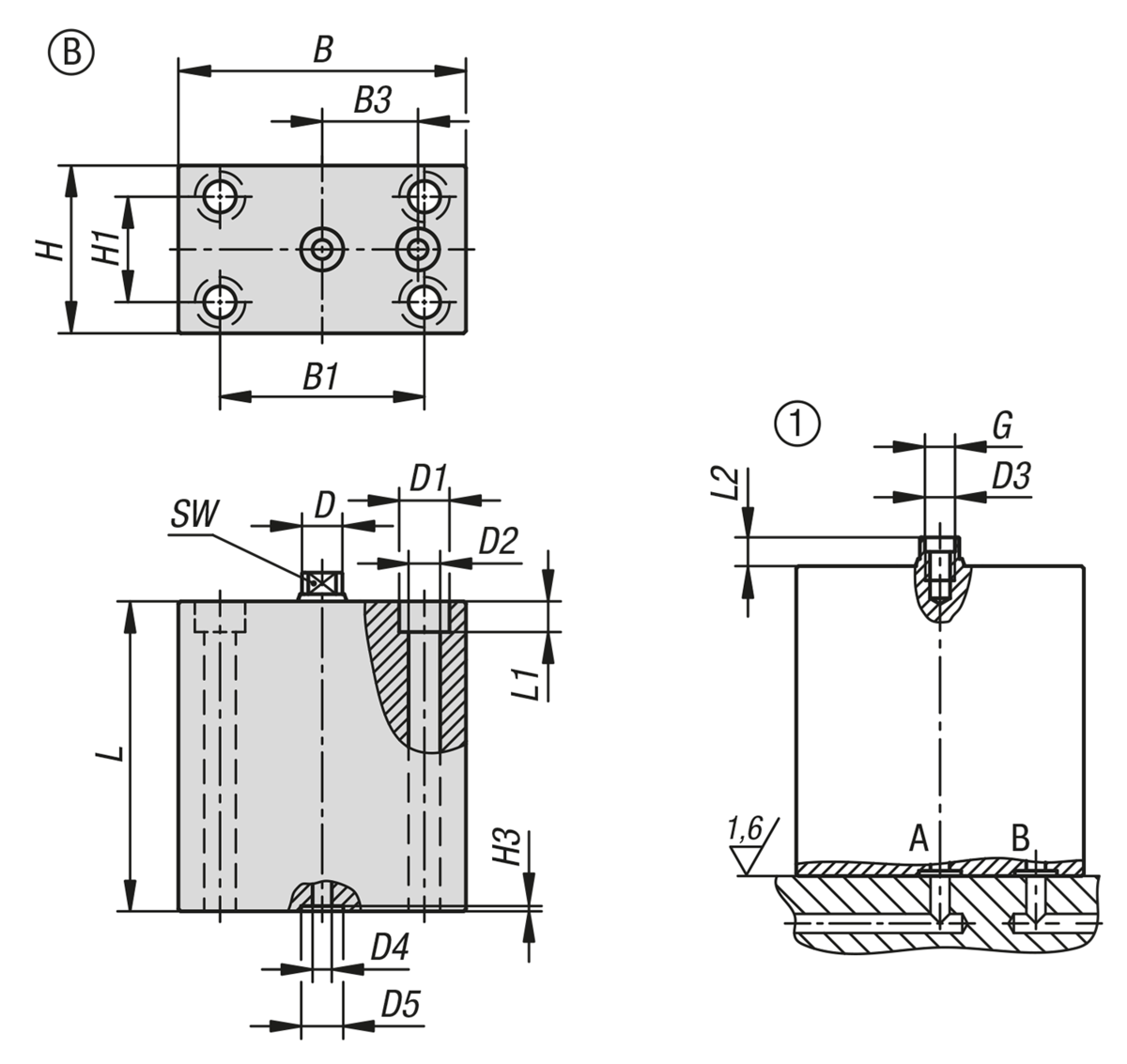

Vorm B: bodemzijde, boring midden, O-ring flensaansluiting

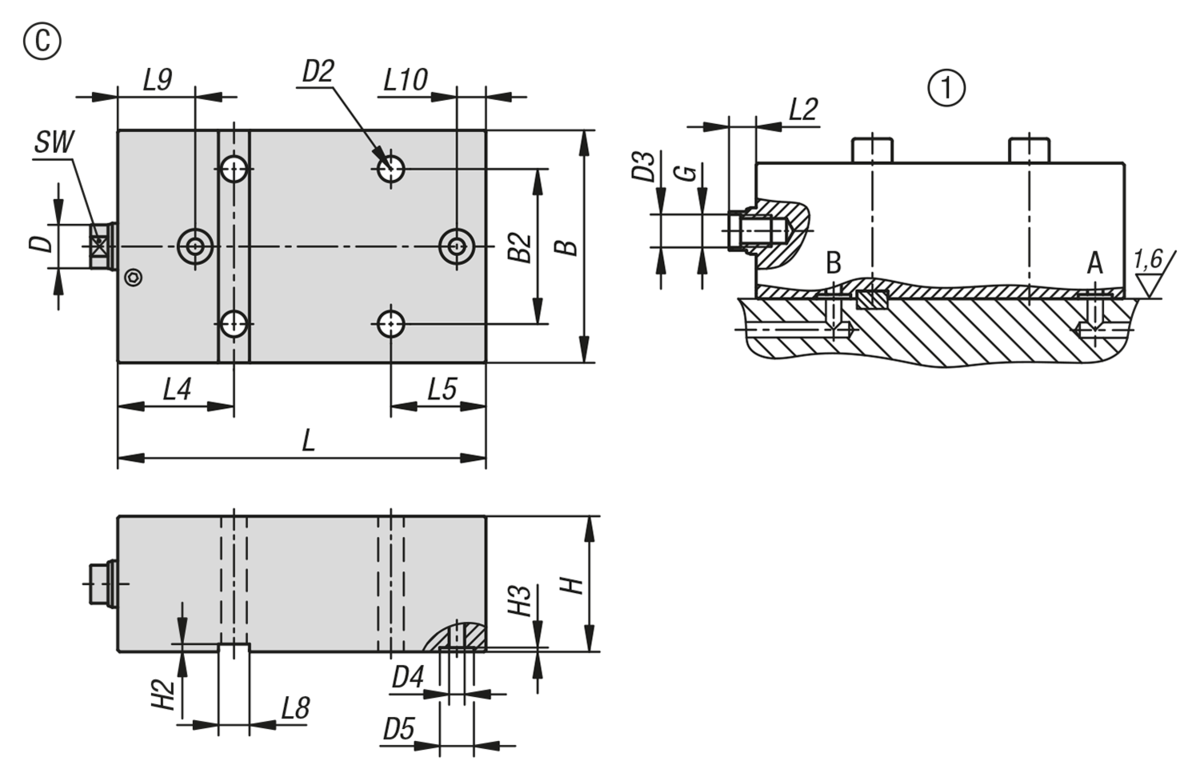

Vorm C: brede zijde, O-ring flensaansluiting
1) Inbouwcontour DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |
Blokcilinder hydraulisch met metalen afstrijker
dubbel-/enkelwerkend met veerretour, vorm A |
meer info |
| Bestelnummer | Vorm | Vorm-type | Zuiger-
diameter | Slag | Soort
aansluiting | B
| B1 | B2 | D | D1 | D2 | D3 | G | G1 | H | H1 | H2 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1859.160821011 | A | enkelwerkend | 16 | 8 | schroefdraadaansluiting | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 |  | | 123,00 € | | | K1859.162021011 | A | enkelwerkend | 16 | 20 | schroefdraadaansluiting | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 | | | 138,00 € | | | K1859.200821011 | A | enkelwerkend | 20 | 8 | schroefdraadaansluiting | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 124,00 € | | | K1859.202021011 | A | enkelwerkend | 20 | 20 | schroefdraadaansluiting | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 142,00 € | | | K1859.250821011 | A | enkelwerkend | 25 | 8 | schroefdraadaansluiting | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | M10x17 | G1/4 | 45 | 30 | 2 | | | 126,00 € | | | K1859.252021011 | A | enkelwerkend | 25 | 20 | schroefdraadaansluiting | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | M10x17 | G1/4 | 45 | 30 | 2 | | | 149,00 € | | | K1859.321021011 | A | enkelwerkend | 32 | 10 | schroefdraadaansluiting | 75 | 55 | 55 | 20 | 18 | 10,5 | 12,5x4 | M12x18 | G1/4 | 55 | 35 | 3 | | | 153,00 € | | | K1859.322021011 | A | enkelwerkend | 32 | 20 | schroefdraadaansluiting | 75 | 55 | 55 | 20 | 18 | 10,5 | 12,5x4 | M12x18 | G1/4 | 55 | 35 | 3 | | | 172,00 € | | | K1859.401021011 | A | enkelwerkend | 40 | 10 | schroefdraadaansluiting | 85 | 63 | 63 | 25 | 18 | 10,5 | 16,5x7 | M16x27 | G1/4 | 63 | 40 | 3 | | | 170,00 € | | | K1859.402021011 | A | enkelwerkend | 40 | 20 | schroefdraadaansluiting | 85 | 63 | 63 | 25 | 18 | 10,5 | 16,5x7 | M16x27 | G1/4 | 63 | 40 | 3 | | | 211,00 € | | | K1859.161611011 | A | dubbelwerkend | 16 | 16 | schroefdraadaansluiting | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 | | | 123,00 € | | | K1859.163211011 | A | dubbelwerkend | 16 | 32 | schroefdraadaansluiting | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 | | | 138,00 € | | | K1859.165011011 | A | dubbelwerkend | 16 | 50 | schroefdraadaansluiting | 60 | 40 | 30 | 10 | 11 | 6,5 | 6,3x3 | M6x15 | G1/4 | 35 | 22 | 2 | | | 138,00 € | | | K1859.201611011 | A | dubbelwerkend | 20 | 16 | schroefdraadaansluiting | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 125,00 € | | | K1859.203211011 | A | dubbelwerkend | 20 | 32 | schroefdraadaansluiting | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 127,00 € | | | K1859.205011011 | A | dubbelwerkend | 20 | 50 | schroefdraadaansluiting | 60 | 40 | 40 | 12 | 11 | 6,5 | 8,5x3 | M8x16 | G1/4 | 35 | 22 | 2 | | | 134,00 € | | | K1859.252011011 | A | dubbelwerkend | 25 | 20 | schroefdraadaansluiting | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | M10x17 | G1/4 | 45 | 30 | 2 | | | 126,00 € | | | K1859.255011011 | A | dubbelwerkend | 25 | 50 | schroefdraadaansluiting | 65 | 50 | 50 | 16 | 14 | 8,5 | 10,5x4 | M10x17 | G1/4 | 45 | 30 | 2 | | | 149,00 € | | | K1859.322511011 | A | dubbelwerkend | 32 | 25 | schroefdraadaansluiting | 75 | 55 | 55 | 20 | 18 | 10,5 | 12,5x4 | M12x18 | G1/4 | 55 | 35 | 3 | | | 153,00 € | | | K1859.325011011 | A | dubbelwerkend | 32 | 50 | schroefdraadaansluiting | 75 | 55 | 55 | 20 | 18 | 10,5 | 12,5x4 | M12x18 | G1/4 | 55 | 35 | 3 | | | 192,00 € | | | K1859.402511011 | A | dubbelwerkend | 40 | 25 | schroefdraadaansluiting | 85 | 63 | 63 | 25 | 18 | 10,5 | 16,5x7 | M16x27 | G1/4 | 63 | 40 | 3 | | | 170,00 € | | | K1859.405011011 | A | dubbelwerkend | 40 | 50 | schroefdraadaansluiting | 85 | 63 | 63 | 25 | 18 | 10,5 | 16,5x7 | M16x27 | G1/4 | 63 | 40 | 3 | | | 211,00 € | |
| Bestelnummer | Vorm | Vorm-type | Zuiger-
diameter | Slag | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | SW | effectief
zuigeroppervlak
(cm²) | Drukkracht
bij 100 bar
(kN) | Trekkracht
bij 100 bar
(kN) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1859.160821011 | A | enkelwerkend | 16 | 8 | 56 | 6,4 | 6 | 4,4 | 30 | - | 11 | 16,5 | 8 | 8 | 2 | 2 | - | | | 123,00 € | | | K1859.162021011 | A | enkelwerkend | 16 | 20 | 91 | 6,4 | 6 | 4,4 | 30 | - | 11 | 16,5 | 8 | 8 | 2 | 2 | - | | | 138,00 € | | | K1859.200821011 | A | enkelwerkend | 20 | 8 | 61 | 6,4 | 7 | 4,4 | 30 | - | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | - | | | 124,00 € | | | K1859.202021011 | A | enkelwerkend | 20 | 20 | 95 | 6,4 | 7 | 4,4 | 30 | - | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | - | | | 142,00 € | | | K1859.250821011 | A | enkelwerkend | 25 | 8 | 64 | 8,6 | 7 | 6,4 | 33 | - | 11 | 18 | 10 | 13 | 4,9 | 4,9 | - | | | 126,00 € | | | K1859.252021011 | A | enkelwerkend | 25 | 20 | 94 | 8,6 | 7 | 6,4 | 33 | - | 11 | 18 | 10 | 13 | 4,9 | 4,9 | - | | | 149,00 € | | | K1859.321021011 | A | enkelwerkend | 32 | 10 | 75 | 10,6 | 10 | 7,6 | 38 | - | 11 | 22 | 12 | 17 | 8 | 8 | - | | | 153,00 € | | | K1859.322021011 | A | enkelwerkend | 32 | 20 | 100 | 10,6 | 10 | 7,6 | 38 | - | 11 | 22 | 12 | 17 | 8 | 8 | - | | | 172,00 € | | | K1859.401021011 | A | enkelwerkend | 40 | 10 | 79 | 10,6 | 10 | 10,6 | 40 | - | 11 | 24 | 12 | 22 | 12,5 | 12,6 | - | | | 170,00 € | | | K1859.402021011 | A | enkelwerkend | 40 | 20 | 104 | 10,6 | 10 | 10,6 | 40 | - | 11 | 24 | 12 | 22 | 12,5 | 12,6 | - | | | 211,00 € | | | K1859.161611011 | A | dubbelwerkend | 16 | 16 | 56 | 6,4 | 6 | 4,4 | 30 | - | 11 | 16,5 | 8 | 8 | 2 | 2 | 1,2 | | | 123,00 € | | | K1859.163211011 | A | dubbelwerkend | 16 | 32 | 73 | 6,4 | 6 | 4,4 | 30 | - | 11 | 16,5 | 8 | 8 | 2 | 2 | 1,2 | | | 138,00 € | | | K1859.165011011 | A | dubbelwerkend | 16 | 50 | 91 | 6,4 | 6 | 4,4 | 30 | 24,5 | 11 | 16,5 | 8 | 8 | 2 | 2 | 1,2 | | | 138,00 € | | | K1859.201611011 | A | dubbelwerkend | 20 | 16 | 61 | 6,4 | 7 | 4,4 | 30 | - | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | 2 | | | 125,00 € | | | K1859.203211011 | A | dubbelwerkend | 20 | 32 | 77 | 6,4 | 7 | 4,4 | 30 | - | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | 2 | | | 127,00 € | | | K1859.205011011 | A | dubbelwerkend | 20 | 50 | 95 | 6,4 | 7 | 4,4 | 30 | 24,5 | 11 | 16,5 | 8 | 10 | 3,1 | 3,1 | 2 | | | 134,00 € | | | K1859.252011011 | A | dubbelwerkend | 25 | 20 | 64 | 8,6 | 7 | 6,4 | 33 | - | 11 | 18 | 10 | 13 | 4,9 | 4,9 | 2,9 | | | 126,00 € | | | K1859.255011011 | A | dubbelwerkend | 25 | 50 | 94 | 8,6 | 7 | 6,4 | 33 | 26 | 11 | 18 | 10 | 13 | 4,9 | 4,9 | 2,9 | | | 149,00 € | | | K1859.322511011 | A | dubbelwerkend | 32 | 25 | 75 | 10,6 | 10 | 7,6 | 38 | - | 11 | 22 | 12 | 17 | 8 | 8 | 4,9 | | | 153,00 € | | | K1859.325011011 | A | dubbelwerkend | 32 | 50 | 100 | 10,6 | 10 | 7,6 | 38 | 27 | 11 | 22 | 12 | 17 | 8 | 8 | 4,9 | | | 192,00 € | | | K1859.402511011 | A | dubbelwerkend | 40 | 25 | 79 | 10,6 | 10 | 10,6 | 40 | - | 11 | 24 | 12 | 22 | 12,5 | 12,6 | 7,7 | | | 170,00 € | | | K1859.405011011 | A | dubbelwerkend | 40 | 50 | 104 | 10,6 | 10 | 10,6 | 40 | 27 | 11 | 24 | 12 | 22 | 12,5 | 12,6 | 7,7 | | | 211,00 € | |
|
Blokcilinder hydraulisch met metalen afstrijker
dubbel-/enkelwerkend met veerretour, vorm B |
meer info |
| Bestelnummer | Vorm | Vorm-type | Zuiger-
diameter | Slag | Soort
aansluiting | B
| B1 | B3
| D | D1 | D2 | D3 | D4 | D5 | G | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1859.160822021 | B | enkelwerkend | 16 | 8 | o-ring flensaansluiting | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 140,00 € | | | K1859.162022021 | B | enkelwerkend | 16 | 20 | o-ring flensaansluiting | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 156,00 € | | | K1859.200822021 | B | enkelwerkend | 20 | 8 | o-ring flensaansluiting | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 143,00 € | | | K1859.202022021 | B | enkelwerkend | 20 | 20 | o-ring flensaansluiting | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 157,00 € | | | K1859.250822021 | B | enkelwerkend | 25 | 8 | o-ring flensaansluiting | 65 | 50 | 25 | 16 | 14 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | | | 143,00 € | | | K1859.252022021 | B | enkelwerkend | 25 | 20 | o-ring flensaansluiting | 65 | 50 | 25 | 16 | 14 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | | | 166,00 € | | | K1859.321022021 | B | enkelwerkend | 32 | 10 | o-ring flensaansluiting | 75 | 55 | 27,5 | 20 | 18 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | | | 170,00 € | | | K1859.322022021 | B | enkelwerkend | 32 | 20 | o-ring flensaansluiting | 75 | 55 | 27,5 | 20 | 18 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | | | 209,00 € | | | K1859.401022021 | B | enkelwerkend | 40 | 10 | o-ring flensaansluiting | 85 | 63 | 31,5 | 25 | 18 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | | | 197,00 € | | | K1859.402022021 | B | enkelwerkend | 40 | 20 | o-ring flensaansluiting | 85 | 63 | 31,5 | 25 | 18 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | | | 237,00 € | | | K1859.161612021 | B | dubbelwerkend | 16 | 16 | o-ring flensaansluiting | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 140,00 € | | | K1859.163212021 | B | dubbelwerkend | 16 | 32 | o-ring flensaansluiting | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 156,00 € | | | K1859.165012021 | B | dubbelwerkend | 16 | 50 | o-ring flensaansluiting | 60 | 40 | 20 | 10 | 11 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | | | 156,00 € | | | K1859.201612021 | B | dubbelwerkend | 20 | 16 | o-ring flensaansluiting | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 137,00 € | | | K1859.203212021 | B | dubbelwerkend | 20 | 32 | o-ring flensaansluiting | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 140,00 € | | | K1859.205012021 | B | dubbelwerkend | 20 | 50 | o-ring flensaansluiting | 60 | 40 | 22 | 12 | 11 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | | | 145,00 € | | | K1859.252012021 | B | dubbelwerkend | 25 | 20 | o-ring flensaansluiting | 65 | 50 | 25 | 16 | 14 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | | | 143,00 € | | | K1859.255012021 | B | dubbelwerkend | 25 | 50 | o-ring flensaansluiting | 65 | 50 | 25 | 16 | 14 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | | | 149,00 € | | | K1859.322512021 | B | dubbelwerkend | 32 | 25 | o-ring flensaansluiting | 75 | 55 | 27,5 | 20 | 18 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | | | 170,00 € | | | K1859.325012021 | B | dubbelwerkend | 32 | 50 | o-ring flensaansluiting | 75 | 55 | 27,5 | 20 | 18 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | | | 209,00 € | | | K1859.402512021 | B | dubbelwerkend | 40 | 25 | o-ring flensaansluiting | 85 | 63 | 31,5 | 25 | 18 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | | | 197,00 € | | | K1859.405012021 | B | dubbelwerkend | 40 | 50 | o-ring flensaansluiting | 85 | 63 | 31,5 | 25 | 18 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | | | 237,00 € | |
| Bestelnummer | Vorm | Vorm-type | Zuiger-
diameter | Slag | H | H1 | H3 | L | L1 | L2 | SW | effectief
zuigeroppervlak
(cm²) | Drukkracht
bij 100 bar
(kN) | Trekkracht
bij 100 bar
(kN) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1859.160822021 | B | enkelwerkend | 16 | 8 | 35 | 22 | 1,1 | 56 | 6,4 | 6 | 8 | 2 | 2 | - | | | 140,00 € | | | K1859.162022021 | B | enkelwerkend | 16 | 20 | 35 | 22 | 1,1 | 91 | 6,4 | 6 | 8 | 2 | 2 | - | | | 156,00 € | | | K1859.200822021 | B | enkelwerkend | 20 | 8 | 35 | 22 | 1,1 | 61 | 6,4 | 7 | 10 | 3,1 | 3,1 | - | | | 143,00 € | | | K1859.202022021 | B | enkelwerkend | 20 | 20 | 35 | 22 | 1,1 | 95 | 6,4 | 7 | 10 | 3,1 | 3,1 | - | | | 157,00 € | | | K1859.250822021 | B | enkelwerkend | 25 | 8 | 45 | 30 | 1,1 | 64 | 8,6 | 7 | 13 | 4,9 | 4,9 | - | | | 143,00 € | | | K1859.252022021 | B | enkelwerkend | 25 | 20 | 45 | 30 | 1,1 | 94 | 8,6 | 7 | 13 | 4,9 | 4,9 | - | | | 166,00 € | | | K1859.321022021 | B | enkelwerkend | 32 | 10 | 55 | 35 | 1,1 | 75 | 10,6 | 10 | 17 | 8 | 8 | - | | | 170,00 € | | | K1859.322022021 | B | enkelwerkend | 32 | 20 | 55 | 35 | 1,1 | 100 | 10,6 | 10 | 17 | 8 | 8 | - | | | 209,00 € | | | K1859.401022021 | B | enkelwerkend | 40 | 10 | 63 | 40 | 1,1 | 79 | 10,6 | 10 | 22 | 12,5 | 12,6 | - | | | 197,00 € | | | K1859.402022021 | B | enkelwerkend | 40 | 20 | 63 | 40 | 1,1 | 104 | 10,6 | 10 | 22 | 12,5 | 12,6 | - | | | 237,00 € | | | K1859.161612021 | B | dubbelwerkend | 16 | 16 | 35 | 22 | 1,1 | 56 | 6,4 | 6 | 8 | 2 | 2 | 1,2 | | | 140,00 € | | | K1859.163212021 | B | dubbelwerkend | 16 | 32 | 35 | 22 | 1,1 | 73 | 6,4 | 6 | 8 | 2 | 2 | 1,2 | | | 156,00 € | | | K1859.165012021 | B | dubbelwerkend | 16 | 50 | 35 | 22 | 1,1 | 91 | 6,4 | 6 | 8 | 2 | 2 | 1,2 | | | 156,00 € | | | K1859.201612021 | B | dubbelwerkend | 20 | 16 | 35 | 22 | 1,1 | 61 | 6,4 | 7 | 10 | 3,1 | 3,1 | 2 | | | 137,00 € | | | K1859.203212021 | B | dubbelwerkend | 20 | 32 | 35 | 22 | 1,1 | 77 | 6,4 | 7 | 10 | 3,1 | 3,1 | 2 | | | 140,00 € | | | K1859.205012021 | B | dubbelwerkend | 20 | 50 | 35 | 22 | 1,1 | 95 | 6,4 | 7 | 10 | 3,1 | 3,1 | 2 | | | 145,00 € | | | K1859.252012021 | B | dubbelwerkend | 25 | 20 | 45 | 30 | 1,1 | 64 | 8,6 | 7 | 13 | 4,9 | 4,9 | 2,9 | | | 143,00 € | | | K1859.255012021 | B | dubbelwerkend | 25 | 50 | 45 | 30 | 1,1 | 94 | 8,6 | 7 | 13 | 4,9 | 4,9 | 2,9 | | | 149,00 € | | | K1859.322512021 | B | dubbelwerkend | 32 | 25 | 55 | 35 | 1,1 | 75 | 10,6 | 10 | 17 | 8 | 8 | 4,9 | | | 170,00 € | | | K1859.325012021 | B | dubbelwerkend | 32 | 50 | 55 | 35 | 1,1 | 100 | 10,6 | 10 | 17 | 8 | 8 | 4,9 | | | 209,00 € | | | K1859.402512021 | B | dubbelwerkend | 40 | 25 | 63 | 40 | 1,1 | 79 | 10,6 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 197,00 € | | | K1859.405012021 | B | dubbelwerkend | 40 | 50 | 63 | 40 | 1,1 | 104 | 10,6 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 237,00 € | |
|
Blokcilinder hydraulisch met metalen afstrijker
dubbel-/enkelwerkend met veerretour, vorm C |
meer info |
| Bestelnummer | Vorm | Vorm-type | Zuiger-
diameter | Slag | Soort
aansluiting | B
| B2 | D | D2 | D3 | D4 | D5 | G | H | H2 | H3 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1859.160822031 | C | enkelwerkend | 16 | 8 | o-ring flensaansluiting | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 122,00 € | | | K1859.162022031 | C | enkelwerkend | 16 | 20 | o-ring flensaansluiting | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 137,00 € | | | K1859.200822031 | C | enkelwerkend | 20 | 8 | o-ring flensaansluiting | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 124,00 € | | | K1859.202022031 | C | enkelwerkend | 20 | 20 | o-ring flensaansluiting | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 142,00 € | | | K1859.250822031 | C | enkelwerkend | 25 | 8 | o-ring flensaansluiting | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 125,00 € | | | K1859.252022031 | C | enkelwerkend | 25 | 20 | o-ring flensaansluiting | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 148,00 € | | | K1859.321022031 | C | enkelwerkend | 32 | 10 | o-ring flensaansluiting | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 138,00 € | | | K1859.322022031 | C | enkelwerkend | 32 | 20 | o-ring flensaansluiting | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 172,00 € | | | K1859.401022031 | C | enkelwerkend | 40 | 10 | o-ring flensaansluiting | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 150,00 € | | | K1859.402022031 | C | enkelwerkend | 40 | 20 | o-ring flensaansluiting | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 187,00 € | | | K1859.161612031 | C | dubbelwerkend | 16 | 16 | o-ring flensaansluiting | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 119,00 € | | | K1859.163212031 | C | dubbelwerkend | 16 | 32 | o-ring flensaansluiting | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 126,00 € | | | K1859.165012031 | C | dubbelwerkend | 16 | 50 | o-ring flensaansluiting | 60 | 30 | 10 | 6,5 | 6,3x3 | 4 | 8,8 | M6x15 | 35 | 2 | 1,1 | | | 126,00 € | | | K1859.201612031 | C | dubbelwerkend | 20 | 16 | o-ring flensaansluiting | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 125,00 € | | | K1859.203212031 | C | dubbelwerkend | 20 | 32 | o-ring flensaansluiting | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 127,00 € | | | K1859.205012031 | C | dubbelwerkend | 20 | 50 | o-ring flensaansluiting | 60 | 40 | 12 | 6,5 | 8,5x3 | 4 | 8,8 | M8x16 | 35 | 2 | 1,1 | | | 134,00 € | | | K1859.252012031 | C | dubbelwerkend | 25 | 20 | o-ring flensaansluiting | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 117,00 € | | | K1859.255012031 | C | dubbelwerkend | 25 | 50 | o-ring flensaansluiting | 65 | 50 | 16 | 8,5 | 10,5x4 | 4 | 9,8 | M10x17 | 45 | 2 | 1,1 | | | 133,00 € | | | K1859.322512031 | C | dubbelwerkend | 32 | 25 | o-ring flensaansluiting | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 138,00 € | | | K1859.325012031 | C | dubbelwerkend | 32 | 50 | o-ring flensaansluiting | 75 | 55 | 20 | 10,5 | 12,5x4 | 5 | 9,8 | M12x18 | 55 | 3 | 1,1 | | | 172,00 € | | | K1859.402512031 | C | dubbelwerkend | 40 | 25 | o-ring flensaansluiting | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 150,00 € | | | K1859.405012031 | C | dubbelwerkend | 40 | 50 | o-ring flensaansluiting | 85 | 63 | 25 | 10,5 | 16,5x7 | 5 | 9,8 | M16x27 | 63 | 3 | 1,1 | | | 187,00 € | |
| Bestelnummer | Vorm | Vorm-type | Zuiger-
diameter | Slag | L | L4 | L5 | L8 | L9 | L10 | SW | effectief
zuigeroppervlak
(cm²) | Drukkracht
bij 100 bar
(kN) | Trekkracht
bij 100 bar
(kN) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1859.160822031 | C | enkelwerkend | 16 | 8 | 56 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | - | | | 122,00 € | | | K1859.162022031 | C | enkelwerkend | 16 | 20 | 91 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | - | | | 137,00 € | | | K1859.200822031 | C | enkelwerkend | 20 | 8 | 61 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | - | | | 124,00 € | | | K1859.202022031 | C | enkelwerkend | 20 | 20 | 95 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | - | | | 142,00 € | | | K1859.250822031 | C | enkelwerkend | 25 | 8 | 64 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | - | | | 125,00 € | | | K1859.252022031 | C | enkelwerkend | 25 | 20 | 94 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | - | | | 148,00 € | | | K1859.321022031 | C | enkelwerkend | 32 | 10 | 75 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | - | | | 138,00 € | | | K1859.322022031 | C | enkelwerkend | 32 | 20 | 100 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | - | | | 172,00 € | | | K1859.401022031 | C | enkelwerkend | 40 | 10 | 79 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | - | | | 150,00 € | | | K1859.402022031 | C | enkelwerkend | 40 | 20 | 104 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | - | | | 187,00 € | | | K1859.161612031 | C | dubbelwerkend | 16 | 16 | 56 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 119,00 € | | | K1859.163212031 | C | dubbelwerkend | 16 | 32 | 73 | 30 | - | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 126,00 € | | | K1859.165012031 | C | dubbelwerkend | 16 | 50 | 91 | 30 | 24,5 | 8 | 20,5 | 7 | 8 | 2 | 2 | 1,2 | | | 126,00 € | | | K1859.201612031 | C | dubbelwerkend | 20 | 16 | 61 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 125,00 € | | | K1859.203212031 | C | dubbelwerkend | 20 | 32 | 77 | 30 | - | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 127,00 € | | | K1859.205012031 | C | dubbelwerkend | 20 | 50 | 95 | 30 | 24,5 | 8 | 20 | 7,5 | 10 | 3,1 | 3,1 | 2 | | | 134,00 € | | | K1859.252012031 | C | dubbelwerkend | 25 | 20 | 64 | 33 | - | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | 2,9 | | | 117,00 € | | | K1859.255012031 | C | dubbelwerkend | 25 | 50 | 94 | 33 | 26 | 10 | 21 | 7,5 | 13 | 4,9 | 4,9 | 2,9 | | | 133,00 € | | | K1859.322512031 | C | dubbelwerkend | 32 | 25 | 75 | 38 | - | 12 | 25 | 10 | 17 | 8 | 8 | 4,9 | | | 138,00 € | | | K1859.325012031 | C | dubbelwerkend | 32 | 50 | 100 | 38 | 27 | 12 | 25 | 10 | 17 | 8 | 8 | 4,9 | | | 172,00 € | | | K1859.402512031 | C | dubbelwerkend | 40 | 25 | 79 | 40 | - | 12 | 27 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 150,00 € | | | K1859.405012031 | C | dubbelwerkend | 40 | 50 | 104 | 40 | 27 | 12 | 27 | 10 | 22 | 12,5 | 12,6 | 7,7 | | | 187,00 € | |
|
