inschroefcilinder hydraulisch dubbelwerkend
K1860

inschroefcilinder hydraulisch dubbelwerkend

terug

Artikelbeschrijving/Productafbeeldingen

BeschrijvingProductbeschrijving:Met de inschroefcilinders met dubbelwerkende functie zijn klokgebonden, lineaire slagen mogelijk. Beide slagrichtingen zijn bij de dubbelwerkende inschroefcilinders elektrisch aangedreven. De dubbelwerkende inschroefcilinders kunnen als druk- of trekcilinders worden gebruikt. Deze inschroefcilinders worden vaak in bevestigingsplaten en platen voor kunststof spuitgietgereedschap.
De geïntegreerde metalen afstrijker voorkomt beschadiging van het zuigerstangoppervlak, omdat de spanen niet in de inschroefcilinder kunnen binnendringen. Door de bescherming van de afdichting is de duurzaamheid van de producten gegarandeerd.
Grondstof:Behuizing en zuiger staal.
Afdichting: NBR.
Uitvoering:Huis gezwart.
Zuiger gehard.
Opmerking:Vanwege de compacte constructie van de inschroefcilinder is binnenin geen aanslag voor de terugslag van de kolven ingebouwd. Er moet op gelet worden dat de opgegeven installatiediepte van de éénschroefscilinder aangehouden wordt, omdat deze de boorbasis van de montagegat als aanslag voor de teruggaande slag gebruiken.

Er moet op gelet worden dat bij de fabricage van de geboorde kanalen voor de inschroefcilinder geen boorspanen in de boorgaten achterblijven. Deze kunnen de dichtingen van de inschroefcilinder beschadigen, wat kan leiden tot lekkage van het product.
Om beschadigingen van de afdichtingen bij de montage te voorkomen, moet erop worden gelet dat de invoerschuintes en de dwarsgaten voor de olietoevoer goed afgerond zijn.

Drukstukken niet meegeleverd.

Veiligheidsinstructies aanhouden.
Bedieningswijze:Geboorde kanalen.Technische gegevens:Max. bedrijfsdruk: 500 bar.Montage:Zie inbouwcontour.Op aanvraag:Grotere zuigerdiameter en slagen.Toebehoren:- Oplegpen K0307.
- Pendeloplegpennen K0282, K0302, K1164, K0287, K0288.
- Grippers zeskantvorm K0386.

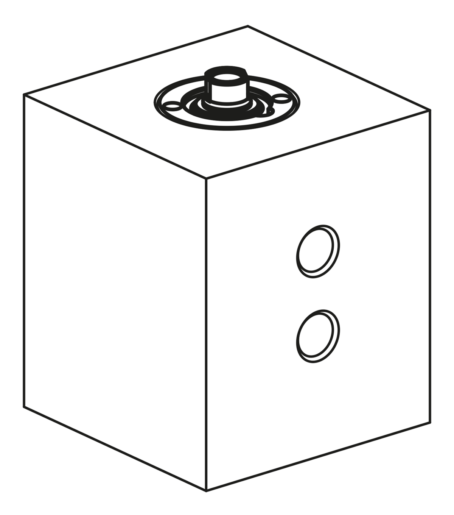

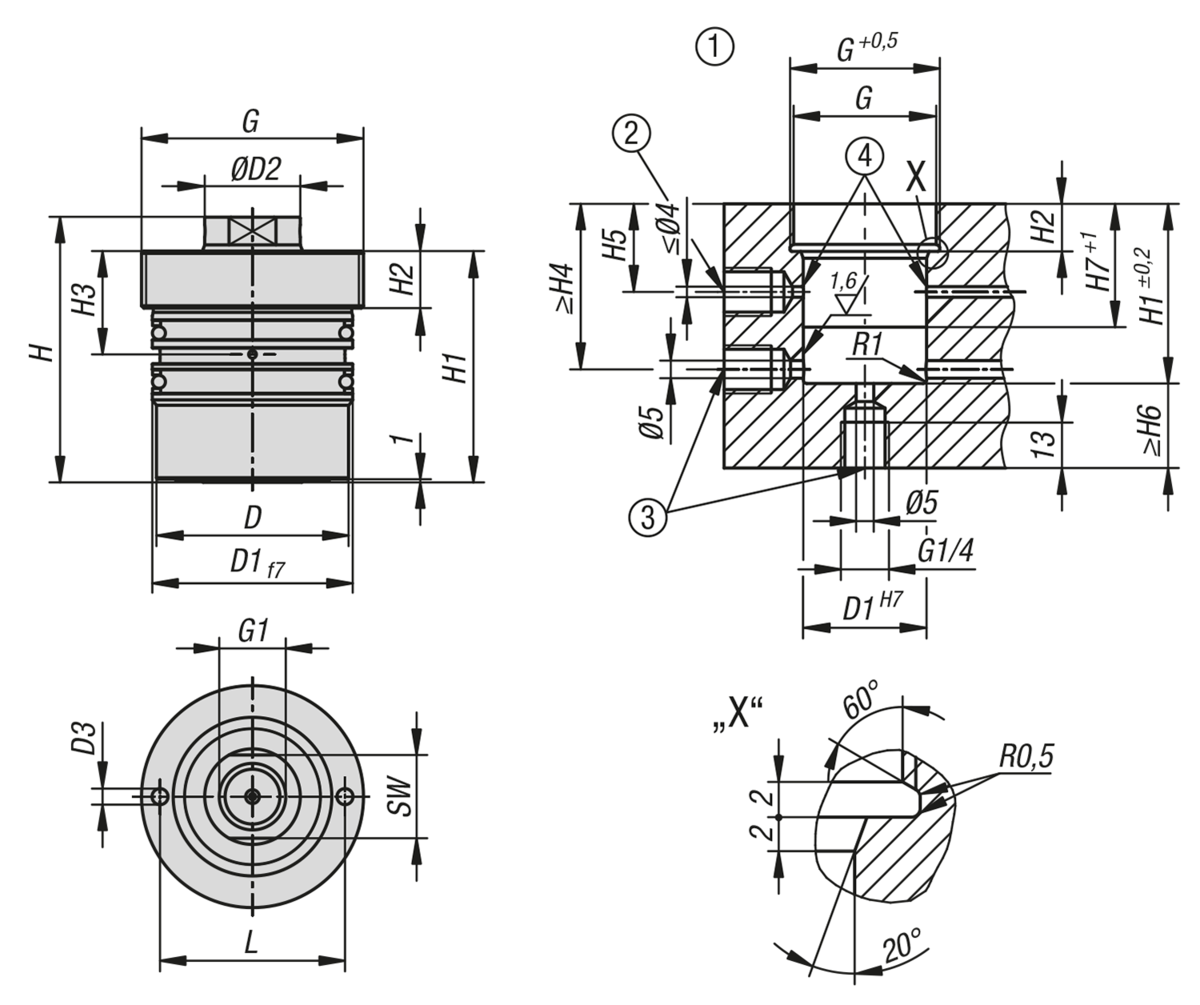

Tekeningverwijzing:

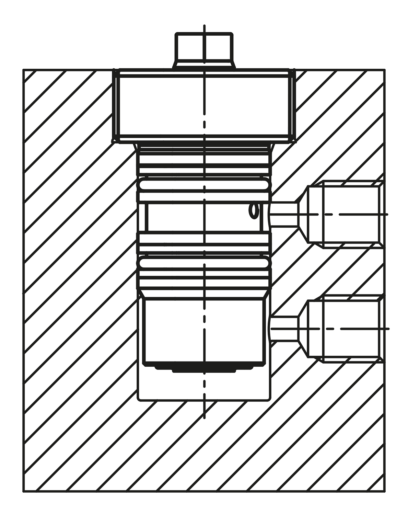

1) Inbouwcontour
2) Cilinder intrekken
3) Alternatieve olietoevoer, cilinder uitschuiven
4) Kanten afgerond, maximaal R0,5
Bijzonderheden
RoHS
DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
 Technische gegevens K1860 inschroefcilinder hydraulisch dubbelwerkend 387 kB
 Technische informatie hydraulische spanelementen 150 kB

Tekeningen

inschroefcilinder hydraulisch dubbelwerkend

Artikelkeuze/-filter

BestelnummerZuiger-
diameter
SlagSoort
aansluiting
DD1D2D3GG1HH1H2H3H4H5H6H7LSWCADToeb.PrijsBestellen
K1860.1616130611616geboorde kanalen2022103,5M30x1,5M6x15565012244124838238 143,00 €
K1860.1632130611632geboorde kanalen2022103,5M30x1,5M6x15726612244124838238 149,00 €
K1860.1650130611650geboorde kanalen2022103,5M30x1,5M6x15908412244124838238 156,00 €
K1860.2016130612016geboorde kanalen2628124,2M36x1,5M8x1657511225432510402810 145,00 €
K1860.2032130612032geboorde kanalen2628124,2M36x1,5M8x1673671225432510402810 150,00 €
K1860.2050130612050geboorde kanalen2628124,2M36x1,5M8x1691851225432510402810 157,00 €
K1860.2520130612520geboorde kanalen3335165,2M42x1,5M10x1763561225432511403013 149,00 €
K1860.2550130612550geboorde kanalen3335165,2M42x1,5M10x1793861225432511403013 159,00 €
K1860.3225130613225geboorde kanalen4345205,2M56x2M12x18746414,528442813414017 191,00 €
K1860.3250130613250geboorde kanalen4345205,2M56x2M12x18998914,528442813414017 209,00 €
K1860.4025130614025geboorde kanalen5355255,2M64x2M16x27786816,530493016465022 216,00 €
K1860.4050130614050geboorde kanalen5355255,2M64x2M16x271039316,530493016465022 233,00 €
BestelnummerZuiger-
diameter
Drukkracht
bij 100 bar
(kN)
Trekkracht
bij 100 bar
(kN)
Drukkracht
bij 500 bar
(kN)
Trekkracht
bij 500 bar
(kN)
Oliebehoefte/10 mm
slag
(cm³)
Oliebehoefte/10 mm
terugslag
(cm³)
CADToeb.PrijsBestellen
K1860.1616130611621,22106,1021,22 143,00 €
K1860.1632130611621,22106,1021,22 149,00 €
K1860.1650130611621,22106,1021,22 156,00 €
K1860.201613061203,142,0215,70103,142,02 145,00 €
K1860.203213061203,142,0215,70103,142,02 150,00 €
K1860.205013061203,142,0215,70103,142,02 157,00 €
K1860.252013061254,912,924,5014,504,912,90 149,00 €
K1860.255013061254,912,924,5014,504,912,90 159,00 €
K1860.322513061328,044,940,2024,508,044,90 191,00 €
K1860.325013061328,044,940,2024,508,044,90 209,00 €
K1860.4025130614012,577,6662,8038,3012,577,66 216,00 €
K1860.4050130614012,577,6662,8038,3012,577,66 233,00 €
