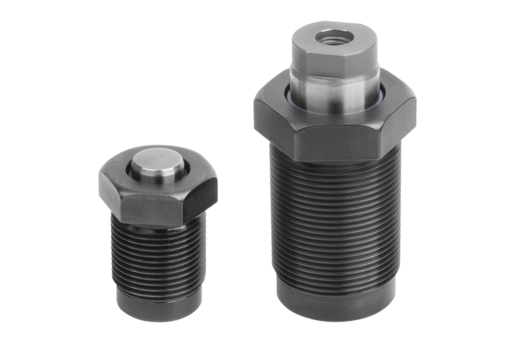

K1861inschroefcilinder hydraulisch enkelwerkend met veerretour |
terug |
|
|

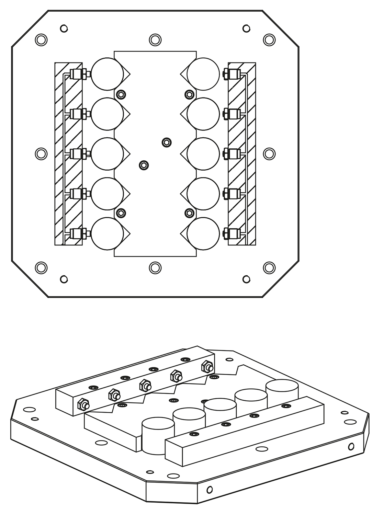

BeschrijvingProductbeschrijving:De eenvoudig werkende inschroefcilinder met veerretour onderscheiden zich door hun compacte constructie en worden daarom vaak als spancilinders gebruikt. Ze kunnen heel dicht bij elkaar worden geplaatst. De inschroefcilinders kunnen vanwege de interne slagbegrenzing zonder tegenklemmend oppervlak worden bediend. De standaard ingebouwde dubbele afstrijkers voorkomen een dynamische lekkage en verhogen zo de levensduur van de inschroefcilinder. Het resetten van de zuiger in de basisstand gebeurt met een geïntegreerde veer.Grondstof:Behuizing en zuiger staal.
Afdichting: NBR.Uitvoering:Huis gezwart.
Zuiger gehard.Opmerking:De inschroefcilinders kunnen zowel in gespannen als in ontspannen toestand maximaal belast worden.
Om beschadigingen van de afdichtingen bij de montage te voorkomen, moet erop worden gelet dat de invoerschuintes en de dwarsgaten voor de olietoevoer goed afgerond zijn.
Een afdichting tegen de bodem van het inschroefgat dicht de inschroefcilinder af.
Vanwege de constructie van de zuiger is ventilatie van de stangenruimte niet nodig.
De inschroefcilinders moeten worden beschermd tegen agressieve snij- en koelmiddelen.
Drukstukken voor vorm B zijn niet meegeleverd.
Veiligheidsinstructies aanhouden.Bedieningswijze:Geboorde kanalen.Technische gegevens:Max. bedrijfsdruk: 400 bar.Montage:Zie inbouwcontour.Voordelen:- Geïntegreerde metalen afstrijker.
- Geringe inbouwafmetingen.
- Te gebruiken zonder tegenklemmend oppervlak.
- Belastingen in ingeschoven stand mogelijk.
- Drukvoorziening zonder leidingen.Toebehoren:Vorm B:
- Oplegpen K0307.
- Pendeloplegpennen K0282, K0302, K1164, K0287, K0288.
- Grippers zeskantvorm K0386.Tekeningverwijzing:Bijzonderheden DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |
inschroefcilinder hydraulisch enkelwerkend met veerretour, vorm A |
meer info |
| Bestelnummer | Vorm | Zuiger-
diameter | Slag | Soort
aansluiting | D
| G | H | H1 | H2 | H3 | H8 | H9 | H10 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1861.1210230711 | A | 12 | 10 | geboorde kanalen | 6 | M22x1,5 | 38 | 27 | 7 | 3 | 15 | 6 | 26,5 |  | | 54,00 € | | | K1861.1612230711 | A | 16 | 12 | geboorde kanalen | 6 | M26x1,5 | 45,5 | 34 | 8 | 3 | 19 | 7 | 33,5 | | | 60,00 € | | | K1861.2015230711 | A | 20 | 15 | geboorde kanalen | 7 | M30x1,5 | 56 | 43 | 8 | 4 | 23 | 7 | 42,5 | | | 70,00 € | | | K1861.2516230711 | A | 25 | 16 | geboorde kanalen | 7 | M38x1,5 | 59,5 | 45,5 | 11 | 5 | 26,5 | 10 | 45 | | | 81,00 € | | | K1861.3220230711 | A | 32 | 20 | geboorde kanalen | 8 | M48x1,5 | 87 | 71,5 | 12 | 7 | 40 | 11 | 71 | | | 144,00 € | |
| Bestelnummer | Vorm | Zuiger-
diameter | L | R | SW | Spankracht
bij 100 bar
(kN) | Spankracht
bij 400 bar
(kN) | Terughaalkracht veer
min.
(N) | Oliebehoefte/10 mm
slag
(cm³) | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1861.1210230711 | A | 12 | 31 | 25 | 24 | 1,1 | 4,5 | 30 | 1,13 | 40 | | | 54,00 € | | | K1861.1612230711 | A | 16 | 34 | 35 | 27 | 2 | 8 | 50 | 2,01 | 50 | | | 60,00 € | | | K1861.2015230711 | A | 20 | 40 | 50 | 32 | 3,1 | 12,5 | 75 | 3,14 | 60 | | | 70,00 € | | | K1861.2516230711 | A | 25 | 52 | 70 | 41 | 4,9 | 19,6 | 125 | 4,91 | 80 | | | 81,00 € | | | K1861.3220230711 | A | 32 | 62 | 100 | 50 | 8 | 32 | 200 | 8,04 | 225 | | | 144,00 € | |
|
inschroefcilinder hydraulisch enkelwerkend met veerretour, vorm B |
meer info |
| Bestelnummer | Vorm | Zuiger-
diameter | Slag | Soort
aansluiting | D
| G | G1 | H | H1 | H2 | H3 | H5 | H6 | H8 | H9 | H10 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1861.1210230811 | B | 12 | 10 | geboorde kanalen | 6 | M22x1,5 | M6 | 45 | 27 | 7 | 10 | 5,5 | 6,5 | 15 | 6 | 26,5 | | | 60,00 € | | | K1861.1612230811 | B | 16 | 12 | geboorde kanalen | 6 | M26x1,5 | M6 | 51,5 | 34 | 8 | 9 | 5,5 | 6,5 | 19 | 7 | 33,5 | | | 65,00 € | | | K1861.2015230811 | B | 20 | 15 | geboorde kanalen | 7 | M30x1,5 | M8 | 65,5 | 43 | 8 | 13,5 | 6 | 8 | 23 | 7 | 42,5 | | | 73,00 € | | | K1861.2516230811 | B | 25 | 16 | geboorde kanalen | 7 | M38x1,5 | M8 | 68,5 | 45,5 | 11 | 14 | 7 | 8 | 26,5 | 10 | 45 | | | 87,00 € | | | K1861.3220230811 | B | 32 | 20 | geboorde kanalen | 8 | M48x1,5 | M12 | 98 | 71,5 | 12 | 18 | 9 | 12 | 40 | 11 | 71 | | | 151,00 € | |
| Bestelnummer | Vorm | Zuiger-
diameter | L | SW1 | Spankracht
bij 100 bar
(kN) | Spankracht
bij 400 bar
(kN) | Terughaalkracht veer
min.
(N) | Oliebehoefte/10 mm
slag
(cm³) | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1861.1210230811 | B | 12 | 31 | 10 | 1,1 | 4,5 | 30 | 1,13 | 40 | | | 60,00 € | | | K1861.1612230811 | B | 16 | 34 | 13 | 2 | 8 | 50 | 2,01 | 50 | | | 65,00 € | | | K1861.2015230811 | B | 20 | 40 | 17 | 3,1 | 12,5 | 75 | 3,14 | 60 | | | 73,00 € | | | K1861.2516230811 | B | 25 | 52 | 19 | 4,9 | 19,6 | 125 | 4,91 | 80 | | | 87,00 € | | | K1861.3220230811 | B | 32 | 62 | 24 | 8 | 32 | 200 | 8,04 | 225 | | | 151,00 € | |
|
inschroefcilinder hydraulisch enkelwerkend met veerretour, vorm C |
meer info |
| Bestelnummer | Vorm | Zuiger-
diameter | Slag | Soort
aansluiting | D
| G | H | H1 | H2 | H3 | H8 | H9 | H10 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1861.1210230911 | C | 12 | 10 | geboorde kanalen | 6 | M22x1,5 | 45,5 | 27 | 7 | 10,5 | 15 | 6 | 26,5 | | | 95,00 € | | | K1861.1612230911 | C | 16 | 12 | geboorde kanalen | 6 | M26x1,5 | 53 | 34 | 8 | 11 | 19 | 7 | 33,5 | | | 96,00 € | | | K1861.2015230911 | C | 20 | 15 | geboorde kanalen | 7 | M30x1,5 | 69,5 | 43 | 8 | 17,5 | 23 | 7 | 42,5 | | | 118,00 € | | | K1861.2516230911 | C | 25 | 16 | geboorde kanalen | 7 | M38x1,5 | 72,5 | 45,5 | 11 | 18 | 26,5 | 10 | 45 | | | 131,00 € | | | K1861.3220230911 | C | 32 | 20 | geboorde kanalen | 8 | M48x1,5 | 100 | 71,5 | 12 | 20 | 40 | 11 | 71 | | | 192,00 € | |
| Bestelnummer | Vorm | Zuiger-
diameter | L | SW | Spankracht
bij 100 bar
(kN) | Spankracht
bij 400 bar
(kN) | Terughaalkracht veer
min.
(N) | Oliebehoefte/10 mm
slag
(cm³) | Aanhaal-
moment
max. Nm | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1861.1210230911 | C | 12 | 31 | 24 | 1,1 | 4,5 | 30 | 1,13 | 40 | | | 95,00 € | | | K1861.1612230911 | C | 16 | 34 | 27 | 2 | 8 | 50 | 2,01 | 50 | | | 96,00 € | | | K1861.2015230911 | C | 20 | 40 | 32 | 3,1 | 12,5 | 75 | 3,14 | 60 | | | 118,00 € | | | K1861.2516230911 | C | 25 | 52 | 41 | 4,9 | 19,6 | 125 | 4,91 | 80 | | | 131,00 € | | | K1861.3220230911 | C | 32 | 62 | 50 | 8 | 32 | 200 | 8,04 | 225 | | | 192,00 € | |
|
