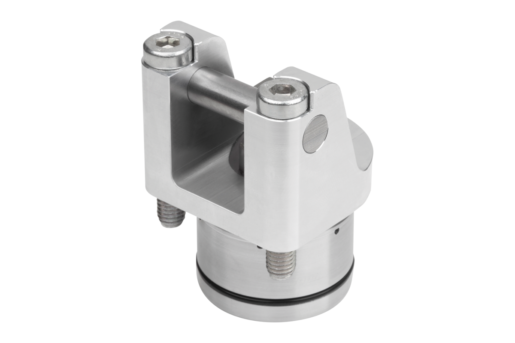

Draaihendelspanner pneumatisch dubbelwerkend

terug

Producten
- Bediendelen | Normelementen
  - Spanelementen
    - Zwenkspanner
      - Draaihendelspanner pneumatisch dubbelwerkend

Artikelbeschrijving/Productafbeeldingen

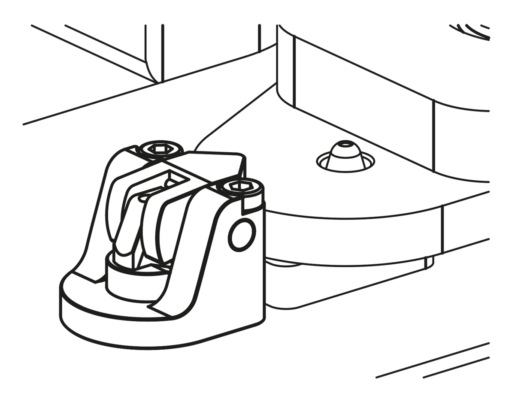

BeschrijvingProductbeschrijving:Draaihendelspanners zijn zeer goed geschikt voor spaninrichtingen met weinig beschikbare ruimte. Door de compacte constructie van de draaihendelspanner kunnen deze op vele manieren in spaninrichtingen met weinig ruimte worden toegepast en maken op die manier vaak flexibele oplossingen mogelijk.Grondstof:Huis aluminium.
Zuiger staal.Uitvoering:Zuiger gehard.Opmerking:Bij de draaihendelspanner is de spanhendel met de zuigerstang verbonden. De luchttoevoer gebeurt bij de draaihendelspanners via geboorde kanalen.
De spanhendel beweegt met een rechtlijnige slag naar het werkstuk en spant deze. Bij het ontspannen van het werkstuk beweegt de spanhendel zover terug, dat het werkstuk zonder botsingen naar boven toe kan worden weggenomen. De enkele slag van een draaihendelspanner is afhankelijk van de keuze van de spanhendel.

De spanelementen moeten regelmatig op vervuilingen worden gecontroleerd en indien nodig worden gereinigd.
Er moet op worden gelet, dat door de inbouwpositie geen spaanresten in het draaibereik van de spanhendel van de draaihendelspanner kunnen achterblijven.

De flensoppervlakken van de draaihendelspanner moeten bij de inbouw op de hoogte van het werkstuk worden aangepast en er moet een horizontale positionering van het spanpunt aanwezig zijn.
Door de juiste positionering van de draaihendelspanner kunnen ondanks de korte spanhendel werkstuktoleranties optimaal worden aangehouden.
Met de draaihendelspanner kunnen grote krachten worden gegenereerd. Daarbij moet erop worden gelet, dat de werkstukken en de spaninrichtingen voor deze belastingen zijn gedimensioneerd.

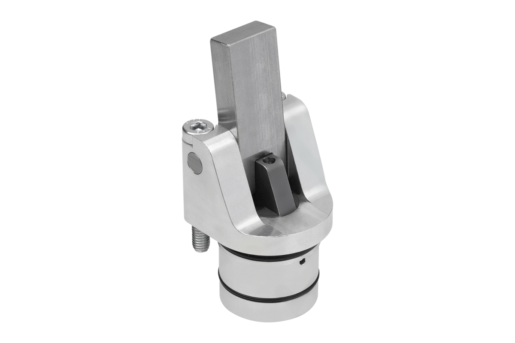

De draaihendelspanners kunnen met individuele spanhendels worden uitgerust. De spankracht van een draaihendelspanner is afhankelijk van de lengte van de spanhendel.

Spanhendel voor draaihendelspanner is niet meegeleverd.

Veiligheidsinstructies aanhouden.Bedieningswijze:Geboorde kanalen.Technische gegevens:Max. bedrijfsdruk: 6 bar.Montage:Zie inbouwcontour.Voordelen:- Geen dwarskrachten bij het spannen.
- Geringe inbouwafmetingen.
- Grote keuze uit verschillende spanhendels.
- Botsingsvrije toegankelijkheid tot het werkstuk.

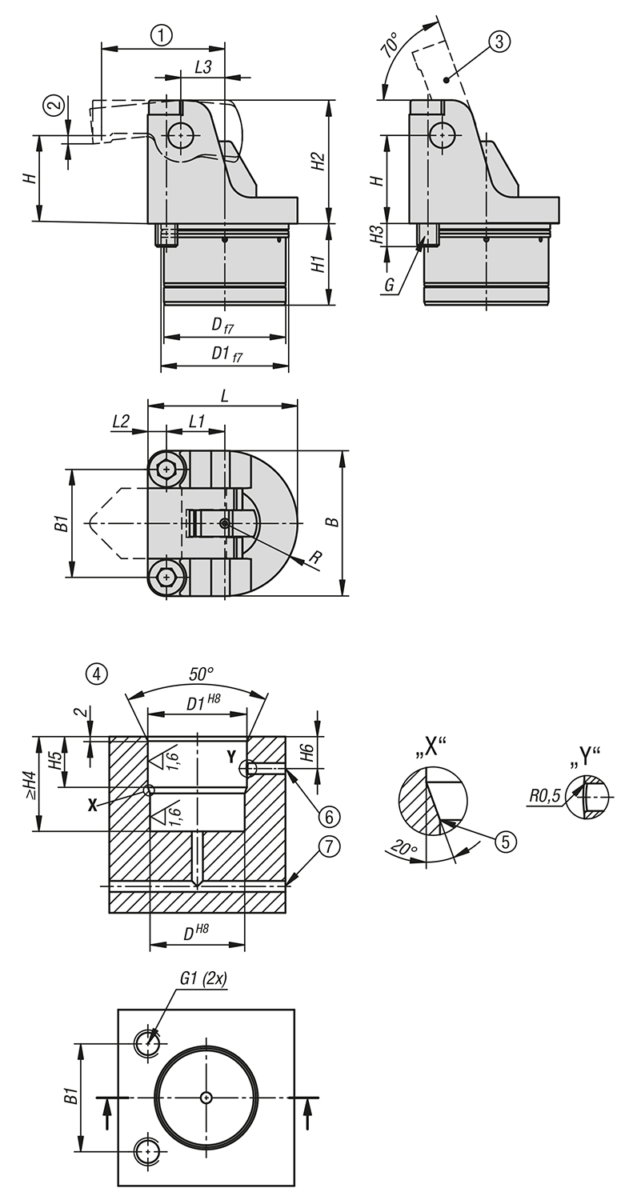

- Drukvoorziening zonder leidingen.Op aanvraag:Grotere zuigerdiameter en slagen, ook met positiecontrole.Toebehoren:Spanhendel voor draaihendelspanner K1857.Leveringsomvang4 st. cilindrische schroeven DIN EN ISO 4762 sterkteklasse 8.8 meegeleverd.Tekeningverwijzing:

1) Spanhendellengte (zie K1857)
2) Slag (zie K1857)
3) Zie toebehoren
4) Inbouwcontour
5) Randen afgerond
6) Losmaken
7) Spannen

Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1870 Draaihendelspanner pneumatisch dubbelwerkend

291 kB

Technische informatie inzake pneumatische draaihendelspanner

21,2 kB

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Zuiger- diameter	Soort aansluiting	B	B1	D	D1	G	G1	H	H1	H2	H3	Prijs
K1870.121304	12	geboorde kanalen	27	19,5	20	21	M4x25	M4x8	15	22	21	7	186,00 €
K1870.161304	16	geboorde kanalen	34	25	27	28	M5x35	M5x11	20	24	28	10,5	198,00 €
K1870.201304	20	geboorde kanalen	40	30	34	35	M6x40	M6x10	25	27,5	35	9	256,00 €
K1870.251304	25	geboorde kanalen	52	38,5	43	44	M8x50	M8x12	31,25	32	43,75	11,5	272,00 €
K1870.321304	32	geboorde kanalen	66	49	57	58	M10x65	M10x16	40	37	56	15,5	285,00 €
K1870.401304	40	geboorde kanalen	78	59	71	72	M12x80	M12x18	50	46	70	17,5	330,00 €

Bestelnummer	Zuiger- diameter	H4	H5	H6	L	L1	L2	L3	R	Zuigerkracht bij 6 bar (kN)	effectief zuigeroppervlak (cm²)	Prijs
K1870.121304	12	22,5	12	9,5	27	9,75	3,75	7,5	13,5	0,14	2,27	186,00 €
K1870.161304	16	24,5	13	10	35	13,5	4,5	10	17	0,27	4,52	198,00 €
K1870.201304	20	28	15	11	41,5	16,5	5	12,5	20	0,42	7,06	256,00 €
K1870.251304	25	33	19	13	53,5	20,75	6,75	15,63	26	0,68	11,34	272,00 €
K1870.321304	32	38	21	14,5	68	26,5	8,5	20	33	1,27	21,23	285,00 €
K1870.401304	40	47	28	18,5	82	33,5	9,5	25	39	1,99	33,18	330,00 €
