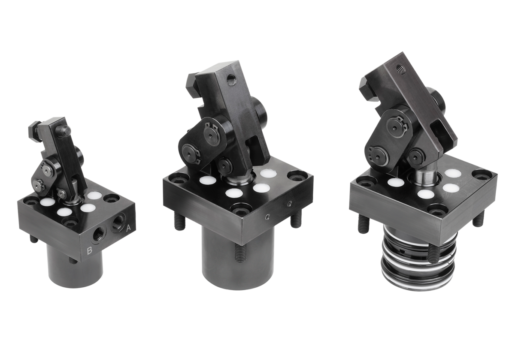

Hendelspanner hydraulisch dubbelwerkend

terug

Producten
- Bediendelen | Normelementen
  - Spanelementen
    - Zwenkspanner
      - Hendelspanner hydraulisch dubbelwerkend

Artikelbeschrijving/Productafbeeldingen

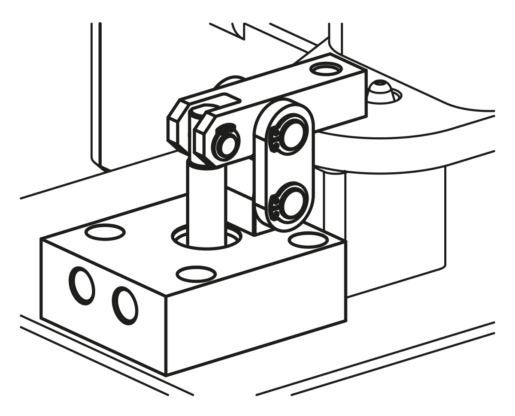

BeschrijvingProductbeschrijving:Hendelspanners kunnen optimaal worden toegepast, wanneer vanwege de spansituatie het werkstuk in niet gespannen toestand naar boven toe vrij moet kunnen worden weggenomen. Vanwege de lineaire beweging van de spanhendel bij het openen of sluiten is deze met name geschikt voor spansituaties, waarbij een zijwaartse beweging van het spanelement niet mogelijk is, bijv. vanwege storende contouren. Via de zuiger wordt de kracht in de spanhendel van de klemhendel overgebracht. Door de dubbele werking van de klemhendel zijn de openings- en sluittijden eenduidig gedefinieerd.Grondstof:Behuizing en zuiger staal.Uitvoering:Huis gezwart.
Zuiger gehard.Opmerking:De spanhendel van de klemhendel ontwikkelt de optimale spankracht in horizontale positie.
Toleranties bij werkstukken worden tot een positieafwijking van +/- 8,5° gecompenseerd.
De spankracht van een klemhendel is afhankelijk van de lengte van de spanhendel.

Veiligheidsinstructies aanhouden.Bedieningswijze:- Schroefdraadaansluiting.
- O-ring flensaansluiting.
- Geboorde kanalen.Technische gegevens:- Max. bedrijfsdruk voor zuigerdiameter 16 en 25: 350 bar.
- Max. bedrijfsdruk voor zuigerdiameter 40: 200 bar.Montage:Zie inbouwcontour.Voordelen:- Geïntegreerde metalen afstrijker.
- Deels verzinkbare behuizing.
- Botsingsvrije toegang tot werkstuk.
- Drukvoorziening zonder leidingen.
- Veelzijdige inbouwmogelijkheden.Op aanvraag:Met positiecontrole.Leveringsomvang- 1 st. spanhendel voor klemhendel.
- 4 st. cilindrische schroeven DIN EN ISO 4762 sterkteklasse 8.8.
- 4 st. kunststof afdekkingen.
- 2 st. O-ring 7x1,5 (ij bedieningswijze O-ring flensaansluiting).Tekeningverwijzing:

H1*= optimale spanpunt; nog -1,5 mm tot aanslag spanhendel
1) Inbouwcontour
2) Losmaken
3) Spannen
4) Rand afgerond
5) Alleen bij zuigerdiameter 16 zin deze boringen met afsluitbouten afgesloten

Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1858 Hendelspanner hydraulisch dubbelwerkend

591 kB

Technische informatie hydraulische spanelementen

150 kB

Tekeningen (volledig overzicht)

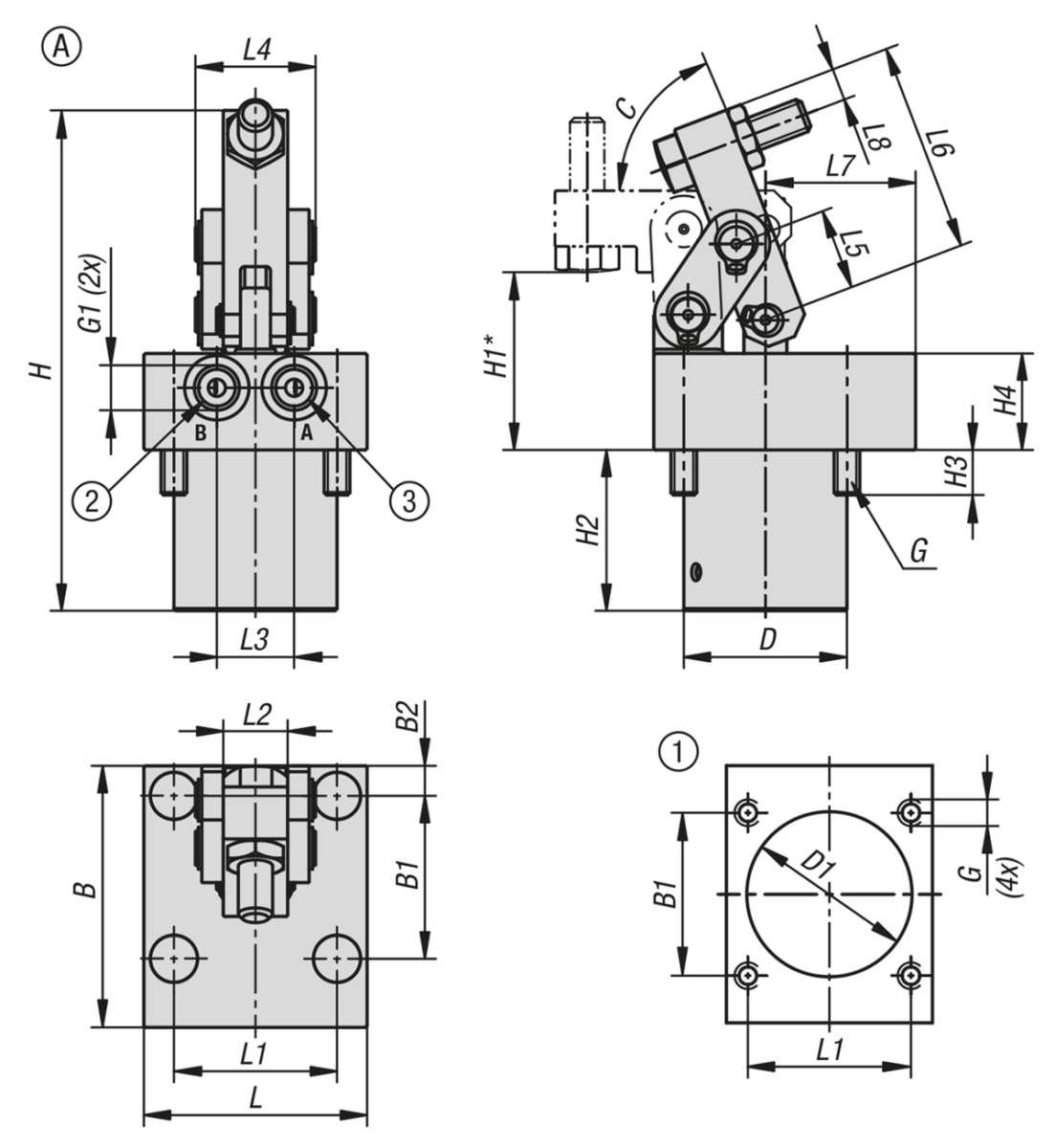

Hendelspanner hydraulisch dubbelwerkend, vorm A, schroefdraadaansluiting

meer info

Tekeningen

Hendelspanner hydraulisch dubbelwerkend, vorm A, schroefdraadaansluiting

Artikelkeuze/-filter

Bestelnummer	Vorm	Zuiger- diameter	Soort aansluiting	B	B1	B2	C (graad)	D	D1	G	G1	H	H1	H2	H3	H4	Prijs
K1858.161104	A	16	schroefdraadaansluiting	61	38	7	69	38	38,5	M6x12	G1/8	117	41,5	37,5	10,5	22,5	328,00 €
K1858.251104	A	25	schroefdraadaansluiting	80	56	8	65	50	50,5	M8x22	G1/4	156	50	54	19	22	439,00 €
K1858.401104	A	40	schroefdraadaansluiting	85	62	13,5	65	70	70,5	M10x22	G1/4	191	65	67,7	20	25	475,00 €

Bestelnummer	Vorm	Zuiger- diameter	L	L1	L2	L3	L4	L5	L6	L7	L8	Spankracht bij 100 bar (kN)	Spankracht bij 200 bar (kN)	Spankracht bij 350 bar (kN)	Prijs
K1858.161104	A	16	52	38	15	18	28	19	49	35	7,5	1,5	-	5,2	328,00 €
K1858.251104	A	25	72	56	24	25	44	24	63,5	44	10	3,9	-	13,8	439,00 €
K1858.401104	A	40	100	78	36	32	66	31,5	82,5	40,5	10	9,5	19	-	475,00 €

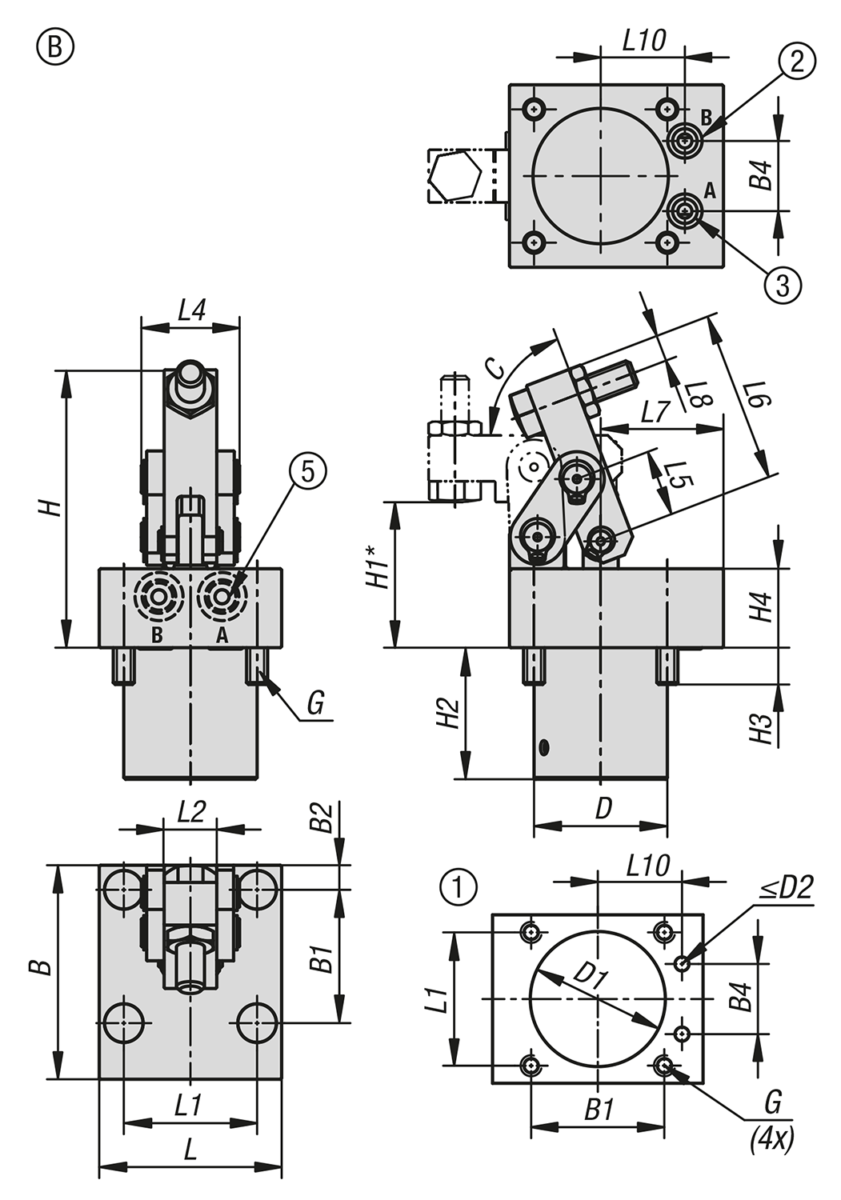

Hendelspanner hydraulisch dubbelwerkend, vorm B, O-ring flensaansluiting

meer info

Tekeningen

Hendelspanner hydraulisch dubbelwerkend, vorm B, O-ring flensaansluiting

Artikelkeuze/-filter

Bestelnummer	Vorm	Zuiger- diameter	Soort aansluiting	B	B1	B2	B4	C (graad)	D	D1	D2	G	H	H1	H2	H3	H4	Prijs
K1858.161204	B	16	O-ringflensaansluiting	61	38	7	20	69	38	38,5	4	M6x12	117	41,5	37,5	10,5	22,5	328,00 €
K1858.251204	B	25	O-ringflensaansluiting	72	56	8	27	65	50	50,5	4	M8x22	156	50	54	19	22	439,00 €
K1858.401204	B	40	O-ringflensaansluiting	95	62	13,5	29	65	70	70,5	5	M10x22	191	65	67,7	20	25	475,00 €

Bestelnummer	Vorm	Zuiger- diameter	L	L1	L2	L4	L5	L6	L7	L8	L10	Spankracht bij 100 bar (kN)	Spankracht bij 200 bar (kN)	Spankracht bij 350 bar (kN)	Prijs
K1858.161204	B	16	52	38	15	28	19	49	35	7,5	24	1,5	-	5,2	328,00 €
K1858.251204	B	25	72	56	24	44	24	63,5	36	10	28,1	3,9	-	13,8	439,00 €
K1858.401204	B	40	100	78	36	66	31,5	82,5	50,5	10	42	9,5	19	-	475,00 €

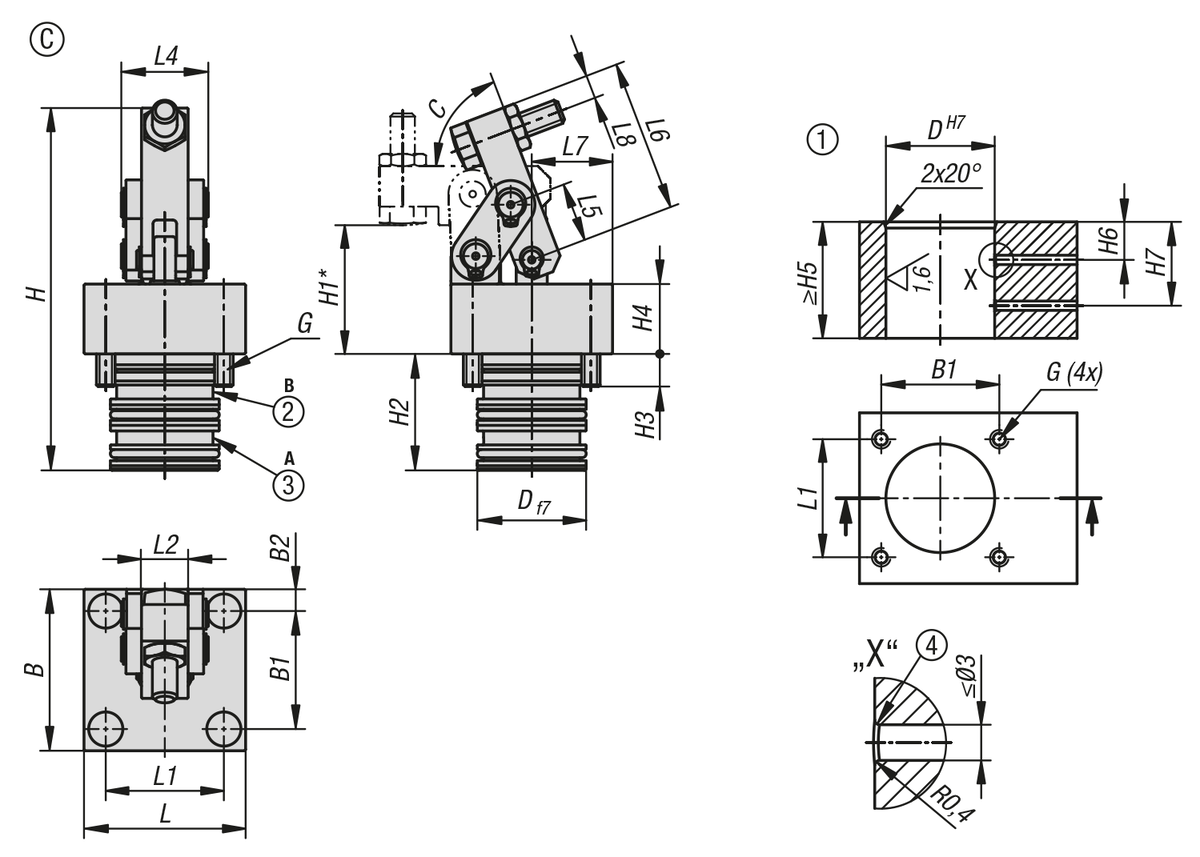

Hendelspanner hydraulisch dubbelwerkend, vorm C, geboorde kanalen

meer info

Tekeningen

Hendelspanner hydraulisch dubbelwerkend, vorm C, geboorde kanalen

Artikelkeuze/-filter

Bestelnummer	Vorm	Zuiger- diameter	Soort aansluiting	B	B1	B2	C (graad)	D	G	H	H1	H2	H3	H4	H5	H6	H7	Prijs
K1858.161304	C	16	geboorde kanalen	52	38	7	69	35	M6x12	117	41,5	37,5	10,5	22,5	37,5	12,25	27	318,00 €
K1858.251304	C	25	geboorde kanalen	72	56	8	65	50	M8x22	156	50	54	19	22	55	25,2	41,8	429,00 €
K1858.401304	C	40	geboorde kanalen	85	62	13,5	65	70	M10x22	191	65	67,7	20	25	68	22-25	44-53	464,00 €

Bestelnummer	Vorm	Zuiger- diameter	L	L1	L2	L4	L5	L6	L7	L8	Spankracht bij 100 bar (kN)	Spankracht bij 200 bar (kN)	Spankracht bij 350 bar (kN)	Prijs
K1858.161304	C	16	52	38	15	28	19	49	26	7,5	1,5	-	5,2	318,00 €
K1858.251304	C	25	72	56	24	44	24	63,5	36	10	3,9	-	13,8	429,00 €
K1858.401304	C	40	100	78	36	66	31,5	82,5	40,5	10	9,5	19	-	464,00 €
