Material
Basislichaam aluminium.
Zuiger staal.
Zuiger staal.
Version
Basislichaam zwart geëloxeerd.
Zuiger hardverchroomd
Zuiger hardverchroomd
Meer weergeven
Minder weergeven
Beschrijving
Material
Basislichaam aluminium.
Zuiger staal.
Zuiger staal.
Version
Basislichaam zwart geëloxeerd.
Zuiger hardverchroomd
Zuiger hardverchroomd
Note

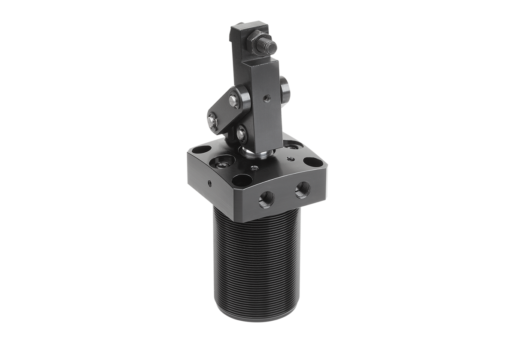

Klemhendels inschroefbaar met flens worden in toepassingen gebruikt, waarbij gering spankrachten voldoende zijn of wanneer het spanpunt voor het plaatsen en uitnemen van het werkstuk vrij moet zijn.
Een plaatsbesparende montage is dankzij het model mogelijk. Met behulp van het inschroefdraad kan de zwenkspanner in hoogte worden ingesteld en is deze geschikt voor verzonken inbouw in de installatie.
Vanwege de dubbelwerkende functie van de spanner, wordt de zuiger met behulp van druk naar beneden of boven bewogen.
De klemhendels kunnen worden gebruikt, om werkstukken met laagprofiel te spannen.
De klemhendel mag in de hendelbeweging niet worden gehinderd. F1 = bij 7 bar max. toegestane bedrijfsdruk.
In vergelijking met de zwenkspanner kunnen klemhendels van dezelfde grootte dankzij het hendelmechanisme grotere spankrachten genereren.
De inschroefbare klemhendel met flens kan met behulp van een gleufmoer conform DIN 70852 van boven of van onderen worden bevestigd. Een andere mogelijkheid is, de klemhendel met vier cilindrische schroeven van boven op de inrichting te bevestigen.
De positie van de spanarm kan van geval tot geval worden aangepast.
De zwenkspanner mag alleen met gesmeerde lucht worden gebruikt.
De bevestigingsgaten in de flens hebben dezelfde afmeting als die van de schroefdraadflens K1820.
Gleufmoeren zijn niet meegeleverd.
Een plaatsbesparende montage is dankzij het model mogelijk. Met behulp van het inschroefdraad kan de zwenkspanner in hoogte worden ingesteld en is deze geschikt voor verzonken inbouw in de installatie.
Vanwege de dubbelwerkende functie van de spanner, wordt de zuiger met behulp van druk naar beneden of boven bewogen.
De klemhendels kunnen worden gebruikt, om werkstukken met laagprofiel te spannen.
De klemhendel mag in de hendelbeweging niet worden gehinderd. F1 = bij 7 bar max. toegestane bedrijfsdruk.
In vergelijking met de zwenkspanner kunnen klemhendels van dezelfde grootte dankzij het hendelmechanisme grotere spankrachten genereren.
De inschroefbare klemhendel met flens kan met behulp van een gleufmoer conform DIN 70852 van boven of van onderen worden bevestigd. Een andere mogelijkheid is, de klemhendel met vier cilindrische schroeven van boven op de inrichting te bevestigen.
De positie van de spanarm kan van geval tot geval worden aangepast.
De zwenkspanner mag alleen met gesmeerde lucht worden gebruikt.
De bevestigingsgaten in de flens hebben dezelfde afmeting als die van de schroefdraadflens K1820.
Gleufmoeren zijn niet meegeleverd.

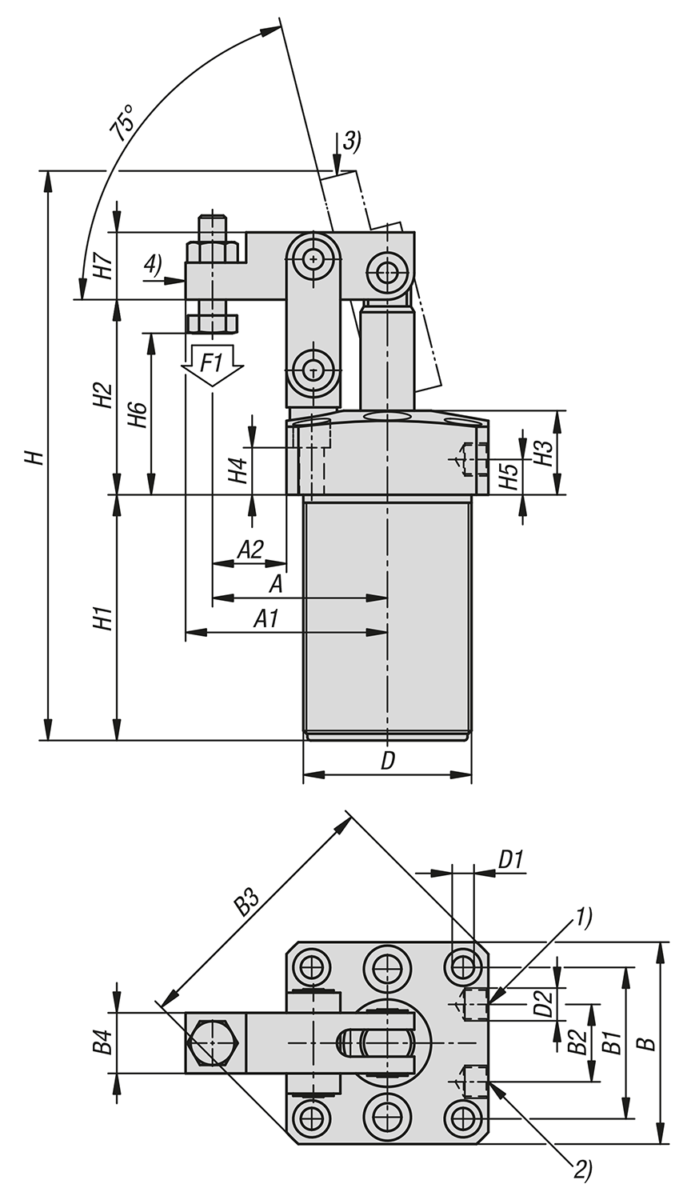

Drawing reference
1) Spannen
2) Ontspannen
3) Ontspannen
4) Gespannen
2) Ontspannen
3) Ontspannen
4) Gespannen
Accessory
Gleufmoer DIN 70852.
K1820 schroefdraadflens.
K1820 schroefdraadflens.
