Schroefdraadflens aluminium

terug

Producten
- Bediendelen | Normelementen
  - Spanelementen
    - Zwenkspanner
      - Schroefdraadflens aluminium

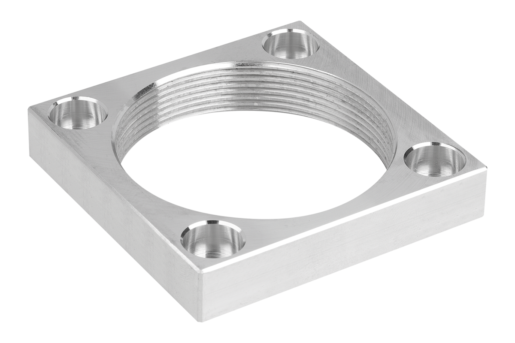

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Aluminium.Opmerking:De schroefdraadflens van aluminium kan als inschroefdraad voor zwenkspanners worden gebruikt.

De bevestigingsgaten in de schroefdraadflens hebben dezelfde afmetingen als die van de zwenkspanner pneumatisch, inschroefbaar met flens (K1818) en klemhendels pneumatisch, inschroefbaar met flens (K1819).

Kan voor borgen met een gleufmoer op de inrichting worden gebruikt.Voordelen:In de bevestigingsplaat van de inrichting hoeft geen extra schroefdraad te worden getapt.Toebehoren:K1819 Klemhendel pneumatisch, inschroefbaar met flens.
K1814 Zwenkspanner pneumatisch, inschroefbaar.
K1818 Zwenkspanner pneumatisch, inschroefbaar met flens.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1820 Schroefdraadflens aluminium

186 kB

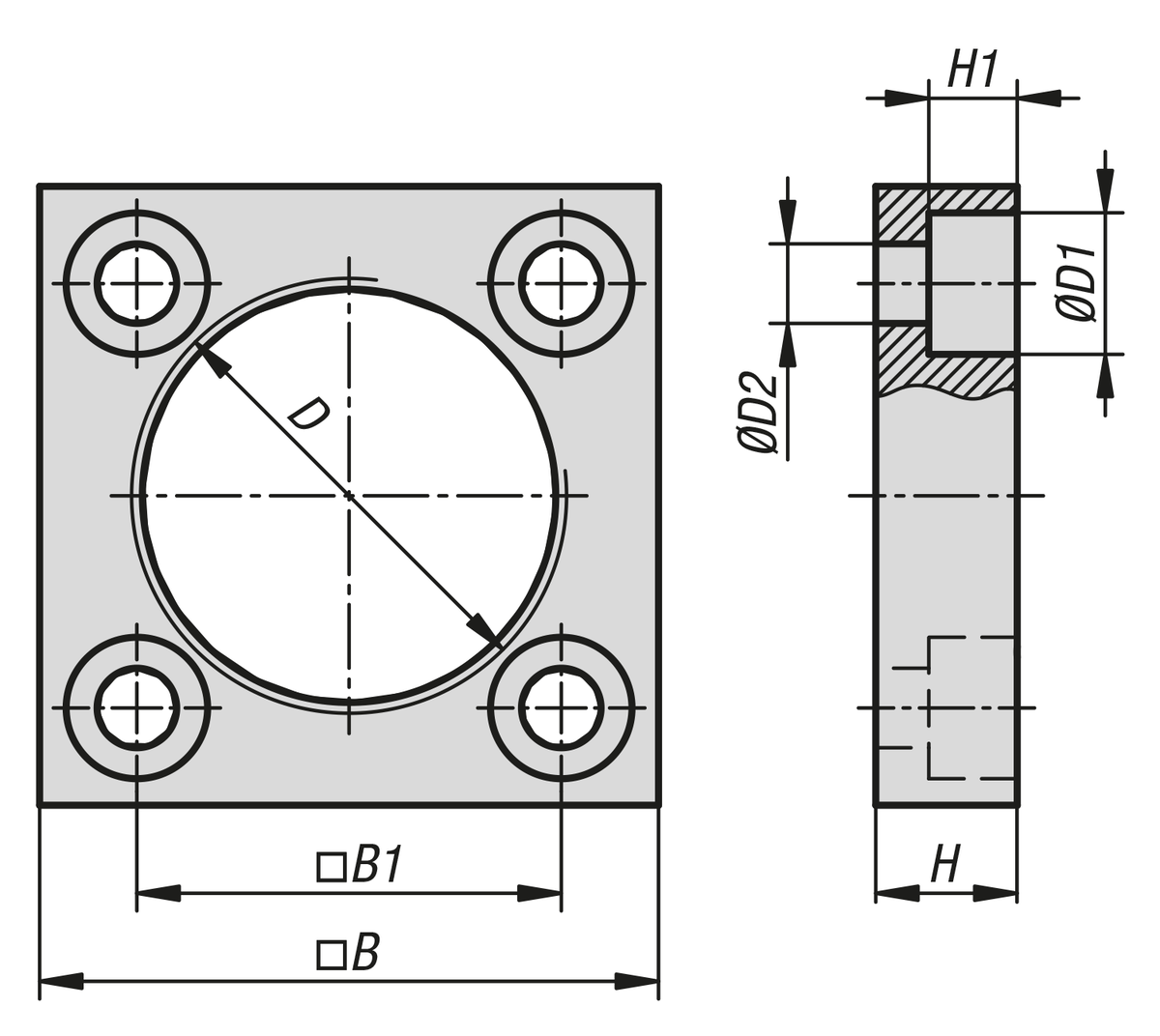

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Grootte	B	B1	D	D1	D2	H	H1	Prijs
K1820.12	12	35	24	M25x1,5	8	4,5	8	5	28,67 €
K1820.16	16	40	29	M30x1,5	8	4,5	8	5	28,67 €
K1820.20	20	45	32	M35x1,5	9	5,5	9	6	28,67 €
K1820.25	25	50	37	M40x1,5	9	5,5	9	6	30,03 €
K1820.32	32	60	45	M50x1,5	11	6,5	12	7	31,40 €
K1820.40	40	65	50	M55x1,5	11	6,5	12	7	32,76 €
K1820.50	50	75	58	M65x1,5	13	8,5	15	9	35,49 €
K1820.63	63	88	70	M80x1,5	13	8,5	15	9	38,22 €
