Artikelbeschrijving/Productafbeeldingen

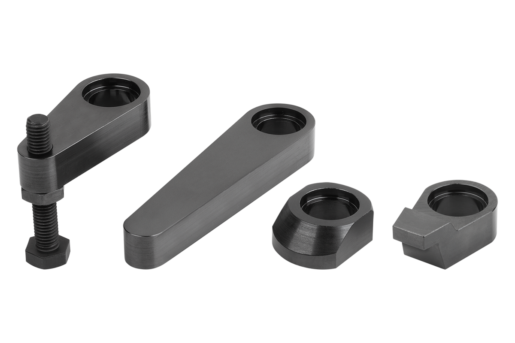

BeschrijvingProductbeschrijving:Enkele spanarmen voor de zwenkspanner K1864. Met de diverse spanarmvormen kunnen verschillende spansituaties worden gerealiseerd. Bevestigingsmateriaal is meegeleverd met de zwenkspanarm.Grondstof:Staal.Uitvoering:gezwart.Opmerking:Aanwijzingen bij de spanarmsteunen en over effectieve klemkracht in afhankelijkheid van bedrijfsdruk moeten bij elke zwenkspanner individueel worden bekeken.

De schema's over de spankracht van de zwenkspanner zijn maatgevend voor de dimensionering van de spanarmen.
De aangegeven bedrijfsdruk mag niet worden overschreden en moet (indien nodig) worden aangepast.
De zwenkbeweging van de spanarmen moet ongehinderd kunnen verlopen. Pas wanneer de zwenkslag van de zwenkspanner afgesloten is, mag het werkstuk geklemd worden.
De drukstukken moeten zo worden gedefinieerd dat het contact met het werkstuk pas na afloop van de zwenkbeweging gebeurt.
Om te voorkomen dat draaimomenten op de zuigerstang worden uitgeoefend, moeten de spanarmen bij de montage worden tegengehouden.

Ingrijpen in het zwenkbereik voorkomen. Er bestaat een verwondingsrisico in de vorm van beknellingen van handen en andere lichaamsdelen.

Veiligheidsinstructies aanhouden.Technische gegevens:- Max. bedrijfsdruk vorm A en B: 200 bar
- Max. bedrijfsdruk vorm C: 500 bar
- Max. bedrijfsdruk vorm D: 300 bar.Montage:Bij de montage of demontage van de spanarmen moet erop worden gelet dat geen draaimomenten worden overgedragen naar de zuigerstangen van de zwenkspanner. Dit kan worden voorkomen wanneer bij het aantrekken of losmaken de bevestigingsschroef tegen de spanarm wordt gehouden.

1. Als het gaat over een zwenkspanner waarin een overbelastingzekering is ingebouwd, dan moet deze in de eerste stap worden gecontroleerd wanneer de zuiger zo lang gedraaid wordt, tot het inklikken van de overbelastingzekering te merken is. Een zwenkspanner beschikt over drie inklikpunten op een afstand van 120°.

2. De montage van de spanarmen gebeurt normaalgesproken in drukloze toestand. Nadat de spanarm op de zuigerstangen is geplaatst, kan de schroef of moer worden aangehaald. Als echter een exacte spanpositie van de spanarm nodig is, dan moet de zuiger van de zwenkspanner onder druk worden ingeschoven. Daarop kan de spanarm in de gewenste positie worden gemonteerd.

3. Na het bevestigen van de spanarm moet de opspanprocedure van de zwenkspanner meerdere malen op correct spanpunt en spanslag worden gecontroleerd.

4. Na een spanarmvervanging moet het draaimoment van de bevestigingsschroef na enkele spancycli nogmaals worden gecontroleerd en moet eventueel de bevestigingsschroef worden aangehaald.Op aanvraag:Andere afmetingen en vormen.Toebehoren:- Oplegpen K0307.
- Pendeloplegpennen K0302, K1164, K0287, K0288.
- Grippers zeskantvorm K0386.

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
