Spanarm voor zwenkspanner

terug

Producten
- Bediendelen | Normelementen
  - Spanelementen
    - Zwenkspanner
      - Spanarm voor zwenkspanner

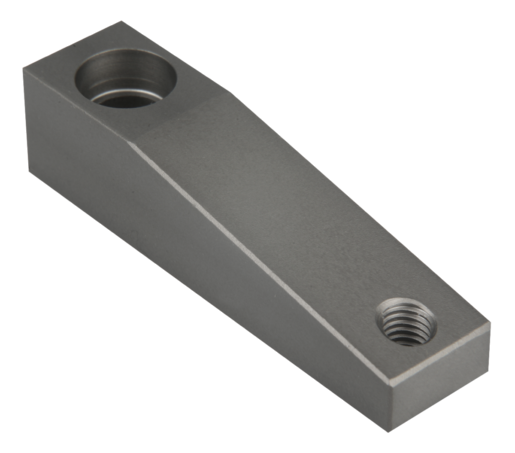

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Hoogvaste aluminiumlegering.Uitvoering:Van Hart-Coat® voorzien.Opmerking:Slijtvast oppervlak, stoot lasdeeltjes af.
Geschikt voor zwenkspanner pneumatisch K1815 in de betreffende maat.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1816 Spanarm voor zwenkspanner

148 kB

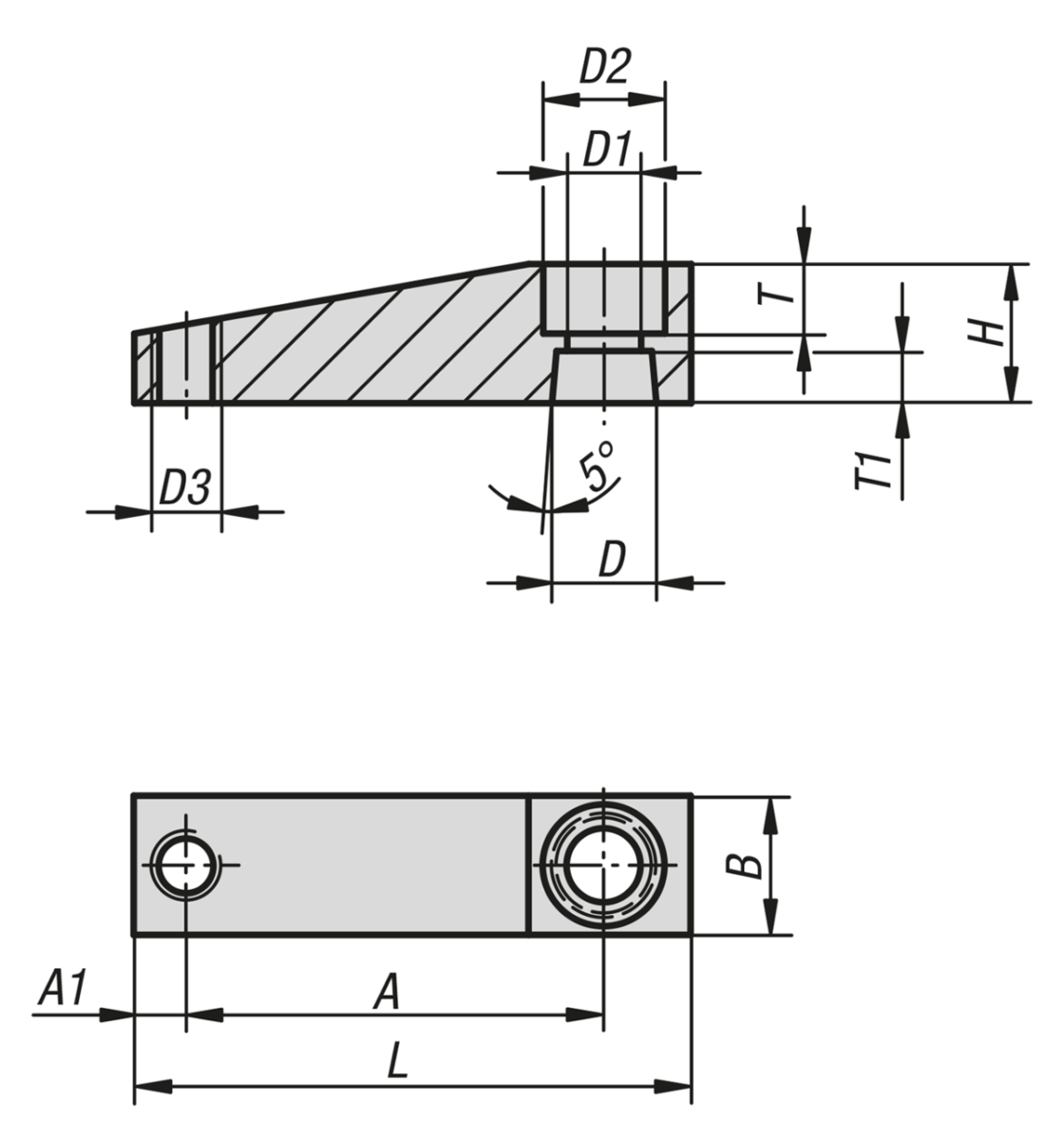

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Grootte	A	A1	B	D	D1	D2	D3	H	L	T	T1	Prijs
K1816.12	12	35	4	12	8	5,5	9	M4	12	45	5	5	17,33 €
K1816.16	16	41	4	12	8	5,5	9	M4	12	51	4	5	17,33 €
K1816.20	20	48	6	16	12	8,5	14	M6	16	64	8	6	20,33 €
K1816.25	25	50	6	16	14	9	14	M6	16	66	6	6	20,33 €
K1816.32	32	60	9	20	16	9	14	M8	19	81	7	9	25,41 €
K1816.40	40	70	9	20	16	9	14	M8	19	90	7	9	25,41 €
K1816.50	50	80	10	25	20	11	17	M12	25	105	9	10	25,41 €
K1816.63	63	90	10	25	20	11	17	M12	25	115	9	10	31,19 €
