K1857Spanhendel voor draaihendelspanner |
terug |
|
Artikelbeschrijving/Productafbeeldingen |
|
|

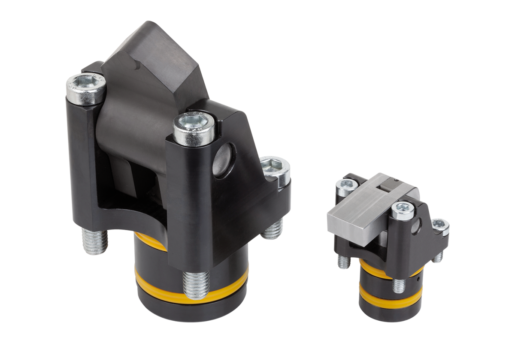

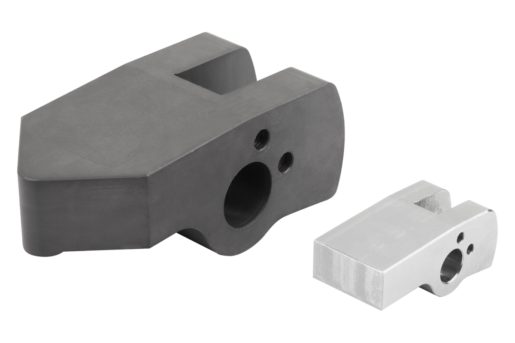

BeschrijvingProductbeschrijving:De spanhendels kunnen voor de draaihendelspanner hydraulisch K1856 en voor de draaihendelspanner pneumatisch K1870 worden gebruikt. Bij de spanhendels kan worden gekozen tussen de "Standaard"-spanhendel en de "Halffabrikaat"-spanhendel. De "Standaard"-spanhendels zijn volledig bewerkt en gereed voor gebruik. De "Halffabrikaat"-spanhendels kunnen nog individueel worden bewerkt. Voor een gemakkelijker bewerking zijn de halffabrikaten van ongehard staal. Na het aanbrengen van de individuele contour moeten de spanhendels voor het gebruik worden geplaatst en gehard, zodat vervorming van de spanhendels tijdens gebruik wordt voorkomen. Grondstof:Standaard en halffabrikaat staal.Uitvoering:Standaard gehard.
Halffabrikaat ongehard.Opmerking:Door de juiste positionering van de draaihendelspanner kunnen ondanks de korte spanhendel werkstuktoleranties optimaal worden aangehouden.
De spanelementen moeten regelmatig op vervuilingen worden gecontroleerd en indien nodig worden gereinigd.
De effectieve spankracht moet voor elke spanhendel individueel worden berekend.
De optimale spanhendelstand ligt bij 90°.
Aan de volgende hardheidsdiepten moeten voor het gebruik van de "Halffabrikaat"-spanhendels zijn voldaan: hardheidsdiepte 0,3 + 0,2 hardheid HRC 50 +/- 2.

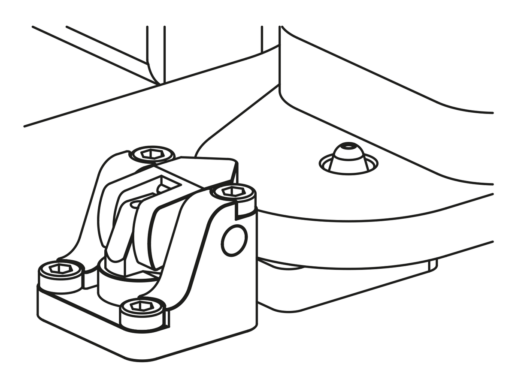

Veiligheidsinstructies aanhouden.Montage:De spanhendel wordt op de zuiger van de draaihendelspanner ingehangen en met de cilinderpen geborgd. Zo is de spanhendel in de axiale richting gezekerd en tegen verdraaien geborgd.Op aanvraag:Andere afmetingen en vormen.Tekeningverwijzing:Vorm A: standaard
Vorm B: halffabrikaat DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |
Spanhendel voor draaihendelspanner, vorm A, standaard |
meer info |
| Bestelnummer | Vorm | Vorm-type | voor
zuigerdiameter | Slag | B
| H | L | R | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1857.12091 | A | standaard | 12 | 0,98 | 12 | 6 | 9 | 1,5 |  | | 39,00 € | | | K1857.12131 | A | standaard | 12 | 1,12 | 12 | 6 | 13,5 | 1,5 | | | 44,00 € | | | K1857.12181 | A | standaard | 12 | 1,97 | 12 | 6 | 18 | 1,5 | | | 48,00 € | | | K1857.12221 | A | standaard | 12 | 2,45 | 12 | 6 | 22,5 | 1,5 | | | 53,00 € | | | K1857.16121 | A | standaard | 16 | 0,78 | 16 | 8 | 12 | 2 | | | 40,00 € | | | K1857.16181 | A | standaard | 16 | 1,16 | 16 | 8 | 18 | 2 | | | 45,00 € | | | K1857.16241 | A | standaard | 16 | 1,6 | 16 | 8 | 24 | 2 | | | 50,00 € | | | K1857.16301 | A | standaard | 16 | 1,94 | 16 | 8 | 30 | 2 | | | 55,00 € | | | K1857.20151 | A | standaard | 20 | 1,48 | 20 | 10 | 15 | 2,5 | | | 43,00 € | | | K1857.20221 | A | standaard | 20 | 2,21 | 20 | 10 | 22,5 | 2,5 | | | 48,00 € | | | K1857.20301 | A | standaard | 20 | 2,95 | 20 | 10 | 30 | 2,5 | | | 53,00 € | | | K1857.20371 | A | standaard | 20 | 3,68 | 20 | 10 | 37,5 | 2,5 | | | 60,00 € | | | K1857.25191 | A | standaard | 25 | 1,26 | 25 | 12,5 | 19 | 3 | | | 52,00 € | | | K1857.25281 | A | standaard | 25 | 1,86 | 25 | 12,5 | 28 | 3 | | | 59,00 € | | | K1857.25381 | A | standaard | 25 | 2,52 | 25 | 12,5 | 38 | 3 | | | 65,00 € | | | K1857.25471 | A | standaard | 25 | 3,12 | 25 | 12,5 | 47 | 3 | | | 71,00 € | | | K1857.32241 | A | standaard | 32 | 2,56 | 32 | 16 | 24 | 4 | | | 86,00 € | | | K1857.32361 | A | standaard | 32 | 3,85 | 32 | 16 | 36 | 4 | | | 97,00 € | | | K1857.32481 | A | standaard | 32 | 5,13 | 32 | 16 | 48 | 4 | | | 108,00 € | | | K1857.32601 | A | standaard | 32 | 6,4 | 32 | 16 | 60 | 4 | | | 118,00 € | | | K1857.40301 | A | standaard | 40 | 3,05 | 40 | 20 | 30 | 5 | | | 124,00 € | | | K1857.40451 | A | standaard | 40 | 4,6 | 40 | 20 | 45 | 5 | | | 141,00 € | | | K1857.40601 | A | standaard | 40 | 6,1 | 40 | 20 | 60 | 5 | | | 156,00 € | | | K1857.40751 | A | standaard | 40 | 7,6 | 40 | 20 | 75 | 5 | | | 170,00 € | |
|
Spanhendel voor draaihendelspanner, vorm B, halffabrikaat |
meer info |
| Bestelnummer | Vorm | Vorm-type | voor
zuigerdiameter | Slag | B
| H | L | L1 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1857.12152 | B | halffabrikaat | 12 | 1,64 | 12 | 6 | 15 | 9 | | | 37,00 € | | | K1857.12242 | B | halffabrikaat | 12 | 2,62 | 12 | 6 | 24 | 9 | | | 45,00 € | | | K1857.16202 | B | halffabrikaat | 16 | 1,29 | 16 | 8 | 20 | 12 | | | 39,00 € | | | K1857.16322 | B | halffabrikaat | 16 | 2,07 | 16 | 8 | 32 | 12 | | | 46,00 € | | | K1857.20252 | B | halffabrikaat | 20 | 2,45 | 20 | 10 | 25 | 15 | | | 49,00 € | | | K1857.20402 | B | halffabrikaat | 20 | 3,92 | 20 | 10 | 40 | 15 | | | 50,00 € | | | K1857.25312 | B | halffabrikaat | 25 | 2,1 | 25 | 12,5 | 31 | 18,8 | | | 55,00 € | | | K1857.25502 | B | halffabrikaat | 25 | 3,32 | 25 | 12,5 | 50 | 18,8 | | | 61,00 € | | | K1857.32402 | B | halffabrikaat | 32 | 4,28 | 32 | 16 | 40 | 24 | | | 83,00 € | | | K1857.32642 | B | halffabrikaat | 32 | 6,84 | 32 | 16 | 64 | 24 | | | 90,00 € | | | K1857.40502 | B | halffabrikaat | 40 | 5,08 | 40 | 20 | 50 | 30 | | | 120,00 € | | | K1857.40802 | B | halffabrikaat | 40 | 8,1 | 40 | 20 | 80 | 30 | | | 145,00 € | |
|
