K1862Zwenkspanner hydraulisch compact, dubbel-/enkelwerkend met... |
terug |
|
|

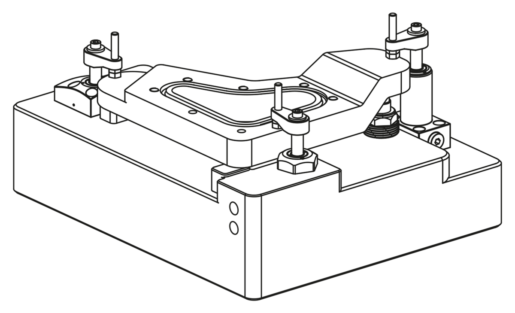

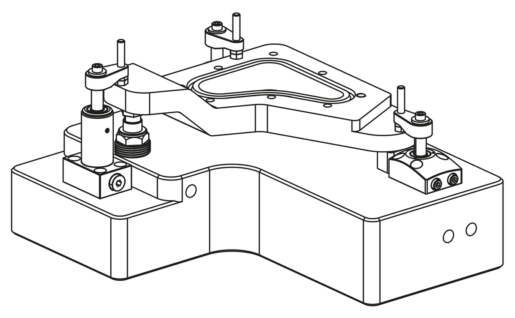

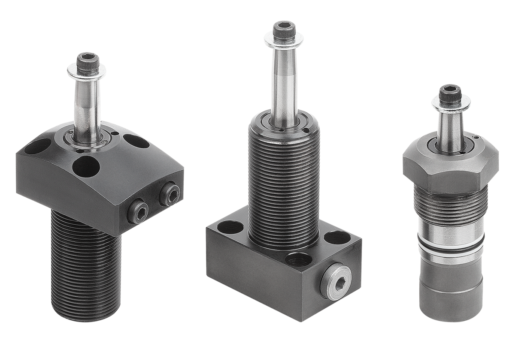

BeschrijvingProductbeschrijving:Zwenkspanners compact zijn ontworpen voor spaninrichtingen, waarbij de spanpunten bij het verwijderen of inleggen vrij moeten zijn. Bovendien zijn ze geschikt voor krappe inbouwomstandigheden. De zwenkspanners compact werken als enkelwerkende of dubbelwerkende trekcilinders. Voor de zwenkspanners compact kan worden gekozen uit drie soorten behuizing en verschillende bedieningsmanieren. De spanbeweging wordt door een bovenliggende zwenk- en slagbeweging ingeleid. De feitelijke spanslag gebeurt in een lineaire beweging. Er zijn veel varianten met een linker- of rechterzwenkhoek van 90° beschikbaar. Grondstof:Behuizing en zuiger staal.
Afdichting: NBR.Uitvoering:Huis gezwart.
Zuiger gehard.Opmerking:Als de toegelaten volumestroom op de zwenkspanner wordt overschreden, dan moet er een smoorklep tussengeschakeld worden.
De toegelaten bedrijfsdruk van de zwenkspanner is afhankelijk van de spanarmlengte.
Bij de montage van de spanarmen moeten deze tegen worden gehouden, zodat de kogelgeleiding van de zwenkspanners niet beschadigd wordt.
Afhankelijk van de ventilatie-aansluiting moet bij de enkelwerkende zwenkspanners het sinterfilter worden vervangen door een sluitschroef.
De spanarm voor de zwenkspanner compact is niet in de leveringsomvang opgenomen.
Veiligheidsinstructies aanhouden.Bedieningswijze:- Schroefdraadaansluiting.
- O-ring flensaansluiting.
- Geboorde kanalen.Technische gegevens:Max. bedrijfsdruk: 350 bar.Montage:Zie inbouwcontour.Voordelen:- Compacte constructie.
- Veel varianten.
- Botsingsvrije toegang tot werkstuk.Op aanvraag:Grotere zuigerdiameter en slagen, bredere zwenkhoek, verschillende spanarmsteunen, met positiecontrole.Toebehoren:Spanarm
voor zwenkspanner compact K1863.Leveringsomvang- 1 x sleufmoer M27x1,5 (alleen bij zwenkspanner compact K1862.14081104190100, K1862.14081104190200, K1862.14062104190100, K1862.14062104190200).
- 1 x schroef of moer voor spanarmsteun.Tekeningverwijzing:Vorm AGW: flens boven, Schroefdraadaansluiting
Vorm AOF: flens boven, O-ringflensaansluiting
Vorm BGW: flens onder, Schroefdraadaansluiting
Vorm BOF: flens onder, O-ringflensaansluiting
Vorm C: inschroefdraad
1) Inbouwcontour
2) zie toebehoren
3) Bij de enkelvoudig werkende cilinders wordt de aansluiting met een ingebouwd sinterfilter
4) linkszwenkend
5) rechtszwenkend
6) meegeleverd DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |

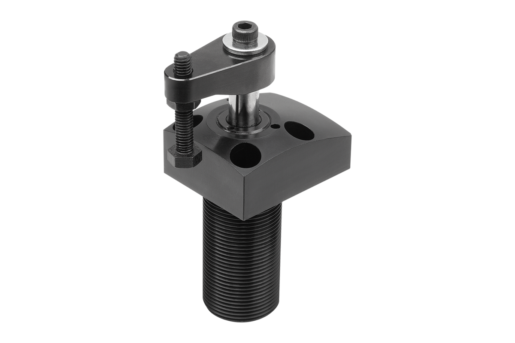

Zwenkspanner hydraulisch compact, dubbel-/enkelwerkend met veerretour, vorm A, flens boven |
meer info |
| Bestelnummer | Vorm | Vorm-type | Soort
aansluiting | Zwenk-
richting | Zuiger-
diameter | Slag | B
| B1 | B2 | B3
| B4 | D | D1 | D2 | G | H | H1 | H2 | H3 | H4 | H5 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1862.14081104190100 | A | dubbelwerkend | schroefdraadaansluiting | rechts | 14 | 8 | 40 | 22 | - | - | - | 10 | - | - | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 11 |  | | 371,00 € | | | K1862.14081204190100 | A | dubbelwerkend | o-ring flensaansluiting | rechts | 14 | 8 | 40 | - | 28 | 7 | 8,5 | 10 | 10 | 5,5 | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 6,5 | | | 371,00 € | | | K1862.14081104190200 | A | dubbelwerkend | schroefdraadaansluiting | links | 14 | 8 | 40 | 22 | - | - | - | 10 | - | - | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 11 | | | 371,00 € | | | K1862.14081204190200 | A | dubbelwerkend | o-ring flensaansluiting | links | 14 | 8 | 40 | - | 28 | 7 | 8,5 | 10 | 10 | 5,5 | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 6,5 | | | 371,00 € | | | K1862.14062104190100 | A | enkelwerkend | schroefdraadaansluiting | rechts | 14 | 6 | 40 | 22 | - | - | - | 10 | - | - | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 11 | | | 368,00 € | | | K1862.14062204190100 | A | enkelwerkend | o-ring flensaansluiting | rechts | 14 | 6 | 40 | - | 28 | 7 | 8,5 | 10 | 10 | 5,5 | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 6,5 | | | 341,00 € | | | K1862.14062104190200 | A | enkelwerkend | schroefdraadaansluiting | links | 14 | 6 | 40 | 22 | - | - | - | 10 | - | - | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 11 | | | 368,00 € | | | K1862.14062204190200 | A | enkelwerkend | o-ring flensaansluiting | links | 14 | 6 | 40 | - | 28 | 7 | 8,5 | 10 | 10 | 5,5 | M27x1,5 | 110 | 103 | 91 | 73 | 51 | 6,5 | | | 341,00 € | |
| Bestelnummer | Vorm | Vorm-type | Soort
aansluiting | Zwenk-
richting | H6 | H7 | H8 | H9 | H10 | L | L1 | L2 | L3 | L4 | L5 | L6 | Volumestroom
max.
(cm³/s) | Oliebehoefte/slag
(cm³) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1862.14081104190100 | A | dubbelwerkend | schroefdraadaansluiting | rechts | 8 | 8 | 12 | 11,5 | - | 40 | 22,5 | 16x45° | - | - | - | - | 2,5 | 1,2 | | | 371,00 € | | | K1862.14081204190100 | A | dubbelwerkend | o-ring flensaansluiting | rechts | 8 | 8 | 12 | 11,5 | 8,5 | 50 | 32 | - | 24 | 22 | - | 2,5 | 2,5 | 1,2 | | | 371,00 € | | | K1862.14081104190200 | A | dubbelwerkend | schroefdraadaansluiting | links | 8 | 8 | 12 | 11,5 | - | 40 | 22,5 | 16x45° | - | - | - | - | 2,5 | 1,2 | | | 371,00 € | | | K1862.14081204190200 | A | dubbelwerkend | o-ring flensaansluiting | links | 8 | 8 | 12 | 11,5 | 8,5 | 50 | 32 | - | 24 | 22 | 32 | 2,5 | 2,5 | 1,2 | | | 371,00 € | | | K1862.14062104190100 | A | enkelwerkend | schroefdraadaansluiting | rechts | 6 | 10 | 12 | 11,5 | - | 40 | 22,5 | 16x45° | - | - | - | - | 2,5 | 1,2 | | | 368,00 € | | | K1862.14062204190100 | A | enkelwerkend | o-ring flensaansluiting | rechts | 6 | 10 | 12 | 11,5 | 8,5 | 50 | 32 | - | 24 | 22 | - | 2,5 | 2,5 | 1,2 | | | 341,00 € | | | K1862.14062104190200 | A | enkelwerkend | schroefdraadaansluiting | links | 6 | 10 | 12 | 11,5 | - | 40 | 22,5 | 16x45° | - | - | - | - | 2,5 | 1,2 | | | 368,00 € | | | K1862.14062204190200 | A | enkelwerkend | o-ring flensaansluiting | links | 6 | 10 | 12 | 11,5 | 8,5 | 50 | 32 | - | 24 | 22 | - | 2,5 | 2,5 | 1,2 | | | 341,00 € | |
|
Zwenkspanner hydraulisch compact, dubbel-/enkelwerkend met veerretour, vorm B, flens onder |
meer info |
| Bestelnummer | Vorm | Vorm-type | Soort
aansluiting | Zwenk-
richting | Zuiger-
diameter | Slag | B
| B2 | B3
| B4 | D | G | H | H2 | H3 | H5 | H6 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1862.14081105190100 | B | dubbelwerkend | schroefdraadaansluiting | rechts | 14 | 8 | 35 | 22 | - | - | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 8 | | | 354,00 € | | | K1862.14081205190100 | B | dubbelwerkend | o-ring flensaansluiting | rechts | 14 | 8 | 35 | 22 | 16 | 16 | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 8 | | | 358,00 € | | | K1862.14081105190200 | B | dubbelwerkend | schroefdraadaansluiting | links | 14 | 8 | 35 | 22 | - | - | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 8 | | | 358,00 € | | | K1862.14081205190200 | B | dubbelwerkend | o-ring flensaansluiting | links | 14 | 8 | 35 | 22 | 16 | 16 | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 8 | | | 358,00 € | | | K1862.14062105190100 | B | enkelwerkend | schroefdraadaansluiting | rechts | 14 | 6 | 35 | 22 | - | - | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 6 | | | 354,00 € | | | K1862.14062205190100 | B | enkelwerkend | o-ring flensaansluiting | rechts | 14 | 6 | 35 | 22 | 16 | 16 | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 6 | | | 354,00 € | | | K1862.14062105190200 | B | enkelwerkend | schroefdraadaansluiting | links | 14 | 6 | 35 | 22 | - | - | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 6 | | | 354,00 € | | | K1862.14062205190200 | B | enkelwerkend | o-ring flensaansluiting | links | 14 | 6 | 35 | 22 | 16 | 16 | 10 | M27x1,5 | 110 | 91 | 70 | 11 | 6 | | | 354,00 € | |
| Bestelnummer | Vorm | Vorm-type | Soort
aansluiting | Zwenk-
richting | H7 | H8 | H9 | H10 | H11 | L | L3 | L8 | Volumestroom
max.
(cm³/s) | Oliebehoefte/slag
(cm³) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1862.14081105190100 | B | dubbelwerkend | schroefdraadaansluiting | rechts | 8 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 354,00 € | | | K1862.14081205190100 | B | dubbelwerkend | o-ring flensaansluiting | rechts | 8 | 12 | 11,5 | 7 | 22 | 50 | 35 | 58 | 2,5 | 1,2 | | | 358,00 € | | | K1862.14081105190200 | B | dubbelwerkend | schroefdraadaansluiting | links | 8 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 358,00 € | | | K1862.14081205190200 | B | dubbelwerkend | o-ring flensaansluiting | links | 8 | 12 | 11,5 | 7 | 22 | 50 | 35 | 58 | 2,5 | 1,2 | | | 358,00 € | | | K1862.14062105190100 | B | enkelwerkend | schroefdraadaansluiting | rechts | 10 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 354,00 € | | | K1862.14062205190100 | B | enkelwerkend | o-ring flensaansluiting | rechts | 10 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 354,00 € | | | K1862.14062105190200 | B | enkelwerkend | schroefdraadaansluiting | links | 10 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 354,00 € | | | K1862.14062205190200 | B | enkelwerkend | o-ring flensaansluiting | links | 10 | 12 | 11,5 | 7 | 22 | 50 | 35 | - | 2,5 | 1,2 | | | 354,00 € | |
|

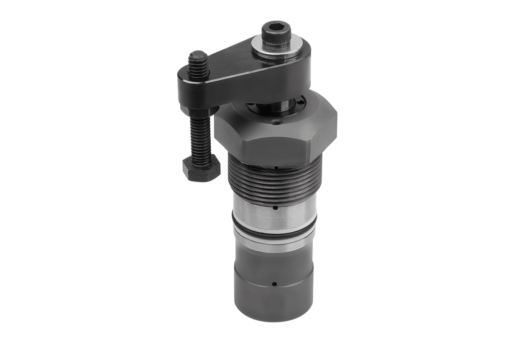

Zwenkspanner hydraulisch compact, dubbel-/enkelwerkend met veerretour, vorm C, inschroefdraad |
meer info |
| Bestelnummer | Vorm | Vorm-type | Soort
aansluiting | Zwenk-
richting | Zuiger-
diameter | Slag | D | D3 | D4 | G | H | H2 | H3 | H4 | H6 | H7 | H8 | H9 | L8 | Volumestroom
max.
(cm³/s) | Oliebehoefte/slag
(cm³) | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1862.14081306190100 | C | dubbelwerkend | geboorde kanalen | rechts | 14 | 8 | 10 | 24,5 | 25 | M28x1,5 | 110 | 91 | 70 | 58 | 8 | 8 | 12 | 11,5 | 36 | 2,5 | 1,2 | | | 298,00 € | | | K1862.14081306190200 | C | dubbelwerkend | geboorde kanalen | links | 14 | 8 | 10 | 24,5 | 25 | M28x1,5 | 110 | 91 | 70 | 58 | 8 | 8 | 12 | 11,5 | 36 | 2,5 | 1,2 | | | 298,00 € | | | K1862.14062306190100 | C | enkelwerkend | geboorde kanalen | rechts | 14 | 6 | 10 | 24,5 | 25 | M28x1,5 | 110 | 91 | 70 | 58 | 6 | 10 | 12 | 11,5 | 36 | 2,5 | 1,2 | | | 292,00 € | | | K1862.14062306190200 | C | enkelwerkend | geboorde kanalen | links | 14 | 6 | 10 | 24,5 | 25 | M28x1,5 | 110 | 91 | 70 | 58 | 6 | 10 | 12 | 11,5 | 36 | 2,5 | 1,2 | | | 292,00 € | |
|
