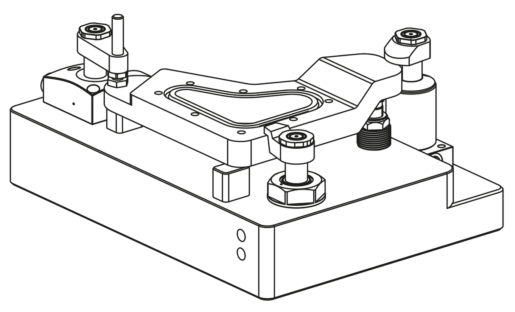

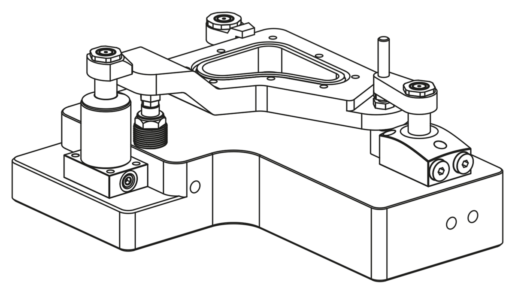

Zwenkspanners zijn ontworpen voor spaninrichtingen, waarbij de spanpunten bij het verwijderen of inleggen vrij moeten zijn. De zwenkspanners werken als enkelwerkende of dubbelwerkende trekcilinders. Voor de zwenkspanners kan worden gekozen uit drie soorten behuizing en verschillende bedieningsmanieren. De spanbeweging wordt door een bovenliggende zwenk- en slagbeweging ingeleid. De feitelijke spanslag gebeurt dan in een lineaire beweging. Er zijn veel varianten met een linker- of rechterzwenkhoek van 90° beschikbaar. De zwenkspanners zijn duurzaam doordat ze een metalen afstrijker ter bescherming tegen spanen hebben. Bovendien beschermt een overbelastingbeveiliging het zwenkmechanisme tegen beschadigingen bij blokkering van het zwenkproces.

Behuizing en zuiger staal.
Afdichting: NBR.

Huis gezwart.
Zuiger gehard.

Als de toegelaten volumestroom op de zwenkspanner wordt overschreden, dan moet er een smoorklep tussengeschakeld worden.
De toegelaten bedrijfsdruk van de zwenkspanner is afhankelijk van de spanarmlengte.
Bij de montage van de spanarmen moeten deze tegen worden gehouden, zodat de kogelgeleiding van de zwenkspanners niet beschadigd wordt.
Afhankelijk van de ventilatie-aansluiting moet bij de enkelwerkende zwenkspanners het sinterfilter worden vervangen door een sluitschroef.

De spanarm voor de zwenkspanner is niet in de leveringsomvang opgenomen.

Veiligheidsinstructies aanhouden.

- Schroefdraadaansluiting.
- O-ring flensaansluiting.
- Geboorde kanalen.

Max. bedrijfsdruk: 500 bar.

Zie inbouwcontour.

- Geïntegreerde metalen afstrijker.
- Geïntegreerde overbelastingbeveiliging.
- Botsingsvrije toegang tot werkstuk.
- Veel varianten.
- Druktoevoer via verschillende bevestigingsmogelijkheden.

1 x schroef of moer voor spanarmsteun ontvangen.

-

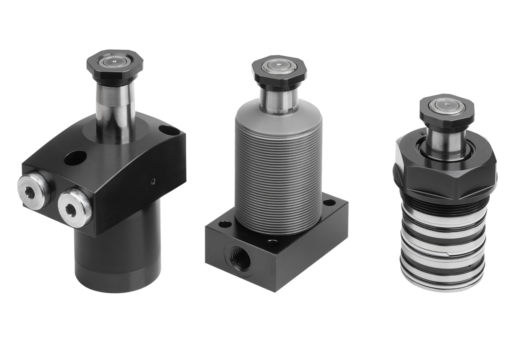

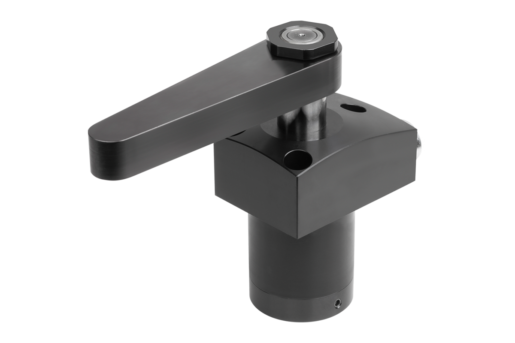

Vorm A: flens boven
Vorm B: flens onder

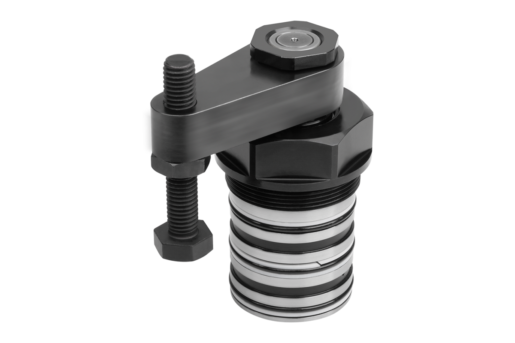

Vorm C: inschroefdraad

1) Inbouwcontour
2) zie toebehoren
3) Bij de enkelvoudig werkende cilinders wordt de aansluiting met een ingebouwd sinterfilter
4) linkszwenkend
5) rechtszwenkend
6) spannen
7) Ontspannen of ontluchten bij enkelwerkende cilinders

Spanarm voor zwenkspanner K1865.
