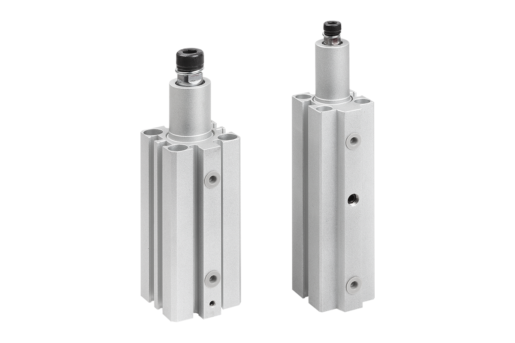

K1812Zwenkspanner pneumatisch Blokkeerlichaam |
terug |
|
|
BeschrijvingGrondstof:Basislichaam aluminium.
Zuiger staal.Uitvoering:Basislichaam zilver geëloxeerd.
Zuiger hardverchroomdOpmerking:Pneumatische zwenkspanners worden in toepassingen gebruikt, waarbij gering spankrachten voldoende zijn of wanneer het spanpunt voor het plaatsen en uitnemen van het werkstuk vrij moet zijn.
Vanwege de dubbelwerkende functie van de spanner, wordt de zuiger met behulp van druk naar beneden of boven bewogen.
De totale slag van de zwenkspanner bestaat uit een zwenkslag en een spanslag. Aan het begin van het spannen voert de spanarm een 90° zwenkslagbeweging naar beneden toe uit. Na deze beweging volgt de spanslag lineair naar beneden. Het spannen van het werkstuk kan aansluitend door de spanslag worden uitgevoerd.
De magneetzuiger is voor een elektrische eindstandsignalering voorbereid. De zwenkspanner mag niet worden gehinderd in de zwenkbeweging. F1 = bij 6 bar max. toegestane bedrijfsdruk.
De zwenkspanner mag alleen met gesmeerde lucht worden gebruikt.
Spanarm niet in de leveringsomvang opgenomen.Op aanvraag:Naderingsschakelaar.Toebehoren:K1813 spanarm

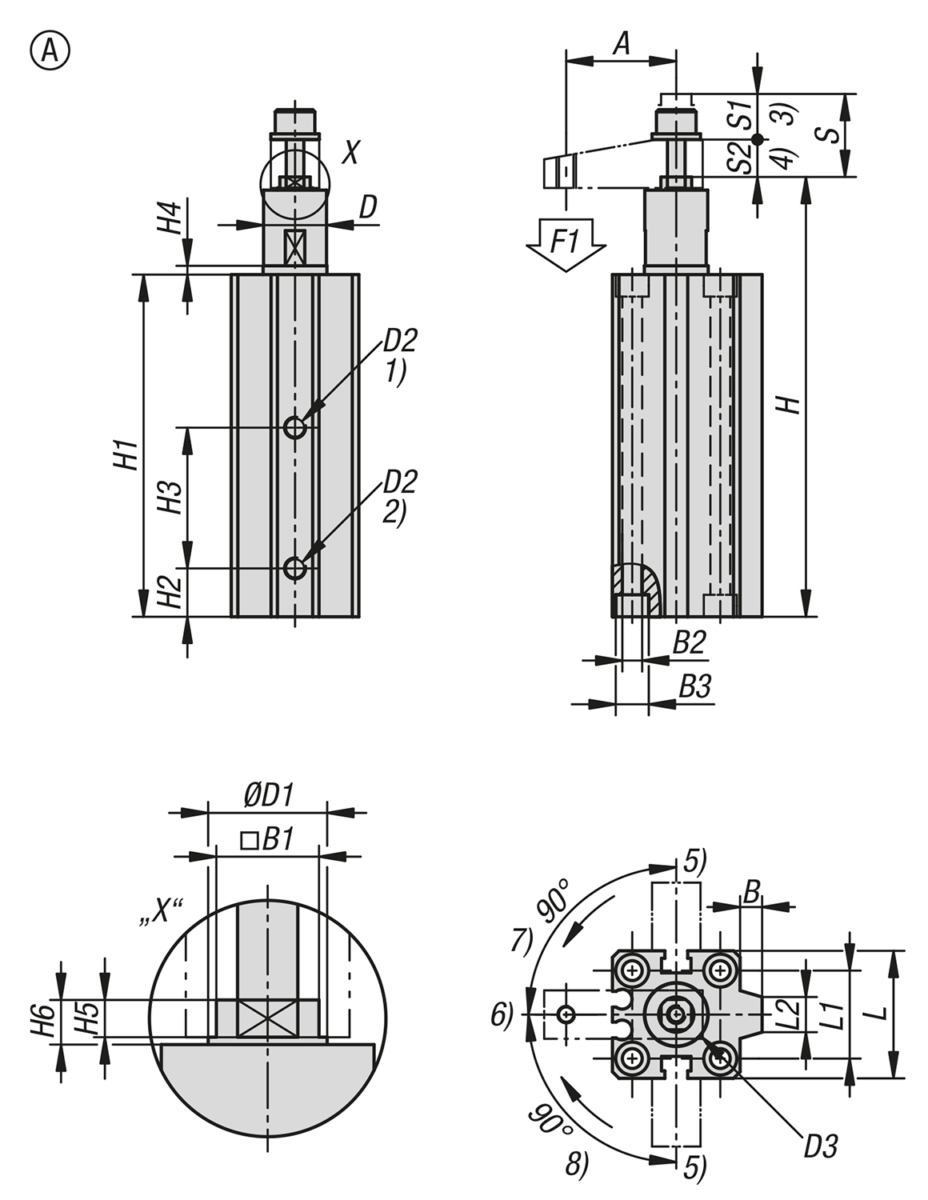

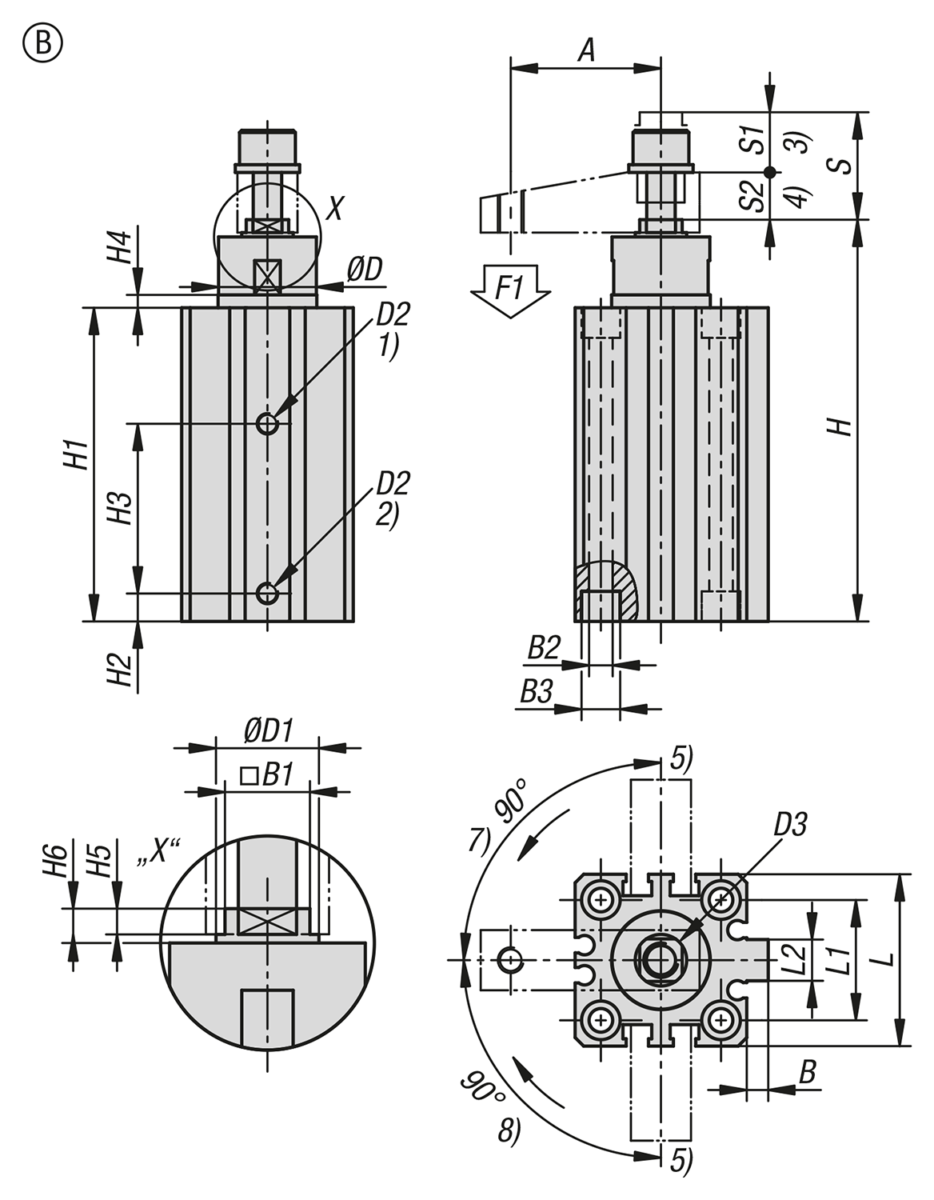

voor zwenkspannerTekeningverwijzing:1) Spannen
2) Ontspannen
3) Zwenkslag
4) Spanslag
5) Ontspannen
6) Gespannen
7) Links zwenkend
8) Rechts zwenkend DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |
Zwenkspanner pneumatisch
Blokkeerlichaam, vorm A |
meer info |
| Bestelnummer | Grootte | Vorm | Uitvoering 2 | A | B
| B1
max. | B1
min. | B2 | B3 | D
max. | D
min. | D1 | D2 | D3 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1812.11210 | 12 | A | rechtsdraaiend | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 |  | | 235,00 € | | | K1812.11220 | 12 | A | rechtsdraaiend | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 240,00 € | | | K1812.11610 | 16 | A | rechtsdraaiend | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 235,00 € | | | K1812.11620 | 16 | A | rechtsdraaiend | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 240,00 € | | | K1812.21210 | 12 | A | linksdraaiend | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 235,00 € | | | K1812.21220 | 12 | A | linksdraaiend | 20 | 5 | 4,9 | 4,8 | 4,5 | 7,5 | 11,5 | 11,42 | 6 | M5 | M03x0,5 | | | 240,00 € | | | K1812.21610 | 16 | A | linksdraaiend | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 235,00 € | | | K1812.21620 | 16 | A | linksdraaiend | 25 | 5 | 6,9 | 6,8 | 4,5 | 7,5 | 14,5 | 14,42 | 8 | M5 | M05x0,8 | | | 240,00 € | |
| Bestelnummer | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | S1 | S2 | Slag
S | F1
N | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1812.11210 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 10 | 17,5 | 59 | | | 235,00 € | | | K1812.11220 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 20 | 27,5 | 59 | | | 240,00 € | | | K1812.11610 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 10 | 17,5 | 106 | | | 235,00 € | | | K1812.11620 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 20 | 27,5 | 106 | | | 240,00 € | | | K1812.21210 | 100 | 77,8 | 12 | 51 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 10 | 17,5 | 59 | | | 235,00 € | | | K1812.21220 | 130 | 97,8 | 12 | 70 | 2 | 2,5 | 3 | 25 | 15,5 | 8 | 7,5 | 20 | 27,5 | 59 | | | 240,00 € | | | K1812.21610 | 100 | 77,8 | 11 | 32 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 10 | 17,5 | 106 | | | 235,00 € | | | K1812.21620 | 130 | 97,8 | 11 | 42 | 2 | 2,5 | 3 | 29 | 20 | 8 | 7,5 | 20 | 27,5 | 106 | | | 240,00 € | |
|
Zwenkspanner pneumatisch
Blokkeerlichaam, vorm B |
meer info |
| Bestelnummer | Grootte | Vorm | Uitvoering 2 | A | B
| B1
max. | B1
min. | B2 | B3 | D
max. | D
min. | D1 | D2 | D3 | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1812.12010 | 20 | B | rechtsdraaiend | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 240,00 € | | | K1812.12020 | 20 | B | rechtsdraaiend | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 246,00 € | | | K1812.12510 | 25 | B | rechtsdraaiend | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 240,00 € | | | K1812.12520 | 25 | B | rechtsdraaiend | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 246,00 € | | | K1812.13210 | 32 | B | rechtsdraaiend | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 248,00 € | | | K1812.13220 | 32 | B | rechtsdraaiend | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 257,00 € | | | K1812.14010 | 40 | B | rechtsdraaiend | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 262,00 € | | | K1812.14020 | 40 | B | rechtsdraaiend | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 276,00 € | | | K1812.15020 | 50 | B | rechtsdraaiend | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 292,00 € | | | K1812.15050 | 50 | B | rechtsdraaiend | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 341,00 € | | | K1812.22010 | 20 | B | linksdraaiend | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 240,00 € | | | K1812.22020 | 20 | B | linksdraaiend | 35 | 4 | 9,9 | 9,8 | 5,5 | 8,3 | 18,4 | 18,32 | 12 | M5 | M08x1,25 | | | 246,00 € | | | K1812.22510 | 25 | B | linksdraaiend | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 240,00 € | | | K1812.22520 | 25 | B | linksdraaiend | 35 | 5 | 9,9 | 9,8 | 5,5 | 9 | 23 | 22,92 | 12 | M5 | M08x1,25 | | | 246,00 € | | | K1812.23210 | 32 | B | linksdraaiend | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 248,00 € | | | K1812.23220 | 32 | B | linksdraaiend | 45 | 4,5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 257,00 € | | | K1812.24010 | 40 | B | linksdraaiend | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 262,00 € | | | K1812.24020 | 40 | B | linksdraaiend | 45 | 5 | 13,9 | 13,8 | 5,5 | 9 | 30 | 29,92 | 16 | G1/8 | M10x1,5 | | | 276,00 € | | | K1812.25020 | 50 | B | linksdraaiend | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 292,00 € | | | K1812.25050 | 50 | B | linksdraaiend | 65 | 7 | 16,9 | 16,8 | 6,6 | 11 | 37 | 36,92 | 20 | G1/4 | M12x1,75 | | | 341,00 € | |
| Bestelnummer | H
| H1 | H2 | H3 | H4 | H5 | H6 | L | L1 | L2 | S1 | S2 | Slag
S | F1
N | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1812.12010 | 93,5 | 73 | 18 | 39,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 10 | 19,5 | 141 | | | 240,00 € | | | K1812.12020 | 113,5 | 83 | 18 | 49,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 20 | 29,5 | 141 | | | 246,00 € | | | K1812.12510 | 93,5 | 73 | 18 | 27 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 10 | 19,5 | 264 | | | 240,00 € | | | K1812.12520 | 113,5 | 83 | 18 | 37 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 20 | 29,5 | 264 | | | 246,00 € | | | K1812.13210 | 113,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 10 | 25 | 422 | | | 248,00 € | | | K1812.13220 | 133,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 20 | 35 | 422 | | | 257,00 € | | | K1812.14010 | 114,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 10 | 25 | 739 | | | 262,00 € | | | K1812.14020 | 134,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 20 | 35 | 739 | | | 276,00 € | | | K1812.15020 | 152 | 101,5 | 25 | 37 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 20 | 39 | 1155 | | | 292,00 € | | | K1812.15050 | 212 | 131,5 | 25 | 67 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 50 | 69 | 1155 | | | 341,00 € | | | K1812.22010 | 93,5 | 73 | 18 | 39,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 10 | 19,5 | 141 | | | 240,00 € | | | K1812.22020 | 113,5 | 83 | 18 | 49,5 | 3 | 3 | 4 | 36 | 25,5 | 8 | 9,5 | 20 | 29,5 | 141 | | | 246,00 € | | | K1812.22510 | 93,5 | 73 | 18 | 27 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 10 | 19,5 | 264 | | | 240,00 € | | | K1812.22520 | 113,5 | 83 | 18 | 37 | 3 | 3 | 4 | 40 | 28 | 9,6 | 9,5 | 20 | 29,5 | 264 | | | 246,00 € | | | K1812.23210 | 113,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 10 | 25 | 422 | | | 248,00 € | | | K1812.23220 | 133,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 45 | 34 | 16,5 | 15 | 20 | 35 | 422 | | | 257,00 € | | | K1812.24010 | 114,5 | 80 | 20 | 25 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 10 | 25 | 739 | | | 262,00 € | | | K1812.24020 | 134,5 | 90 | 20 | 35 | 3 | 5,5 | 6,5 | 52 | 40 | 18 | 15 | 20 | 35 | 739 | | | 276,00 € | | | K1812.25020 | 152 | 101,5 | 25 | 37 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 20 | 39 | 1155 | | | 292,00 € | | | K1812.25050 | 212 | 131,5 | 25 | 67 | 3,5 | 5,5 | 7,5 | 64 | 50 | 20 | 19 | 50 | 69 | 1155 | | | 341,00 € | |
|
