Zwenkspanner pneumatisch inschroefbaar met flens

terug

Producten
- Bediendelen | Normelementen
  - Spanelementen
    - Zwenkspanner
      - Zwenkspanner pneumatisch inschroefbaar met flens

Artikelbeschrijving/Productafbeeldingen

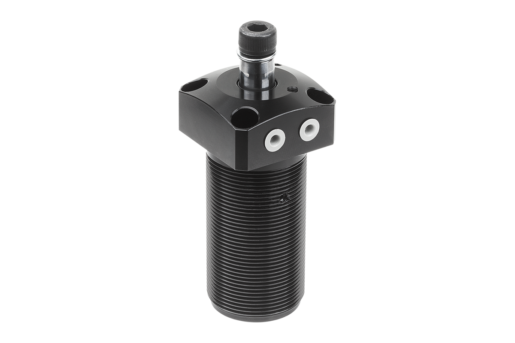

BeschrijvingGrondstof:Basislichaam aluminium.
Zuiger staal.Uitvoering:Basislichaam zilver geëloxeerd.
Zuiger hardverchroomdOpmerking:Pneumatische zwenkspanners inschroefbaar met flens worden in toepassingen gebruikt, waarbij gering spankrachten voldoende zijn of wanneer het spanpunt voor het plaatsen en uitnemen van het werkstuk vrij moet zijn.
Een plaatsbesparende montage is dankzij het model mogelijk. Met behulp van het inschroefdraad kan de zwenkspanner in hoogte worden ingesteld en is deze geschikt voor verzonken inbouw in de installatie. De persluchtaansluitingen van de zwenkspanner bevinden zich in de flens.

Vanwege de dubbelwerkende functie van de spanner, wordt de zuiger met behulp van druk naar beneden of boven bewogen.

De totale slag van de zwenkspanner bestaat uit een zwenkslag en een spanslag. Aan het begin van het spannen voert de spanarm een 90° zwenkslagbeweging naar beneden toe uit. Na deze beweging volgt de spanslag lineair naar beneden. Het spannen van het werkstuk kan aansluitend door de spanslag worden uitgevoerd.

De zwenkspanner mag niet worden gehinderd in de zwenkbeweging. F1 = bij 6 bar max. toegestane bedrijfsdruk.

De inschroefbare zwenkspanner met flens kan met behulp van een gleufmoer conform DIN 70852 van boven of van onderen worden bevestigd. Een andere mogelijkheid is, de zwenkspanner met vier cilindrische schroeven van boven op de inrichting te bevestigen.

De zwenkspanner mag alleen met gesmeerde lucht worden gebruikt.

De bevestigingsgaten in de flens hebben dezelfde afmeting als die van de schroefdraadflens K1820.

Meegeleverd is de schroef en de veerring voor het bevestigen van de als toebehoren leverbare spanarm.

Spanarm en gleufmoer zijn niet in de leveringsomvang opgenomen.Toebehoren:K1816 spanarm
voor zwenkspanner

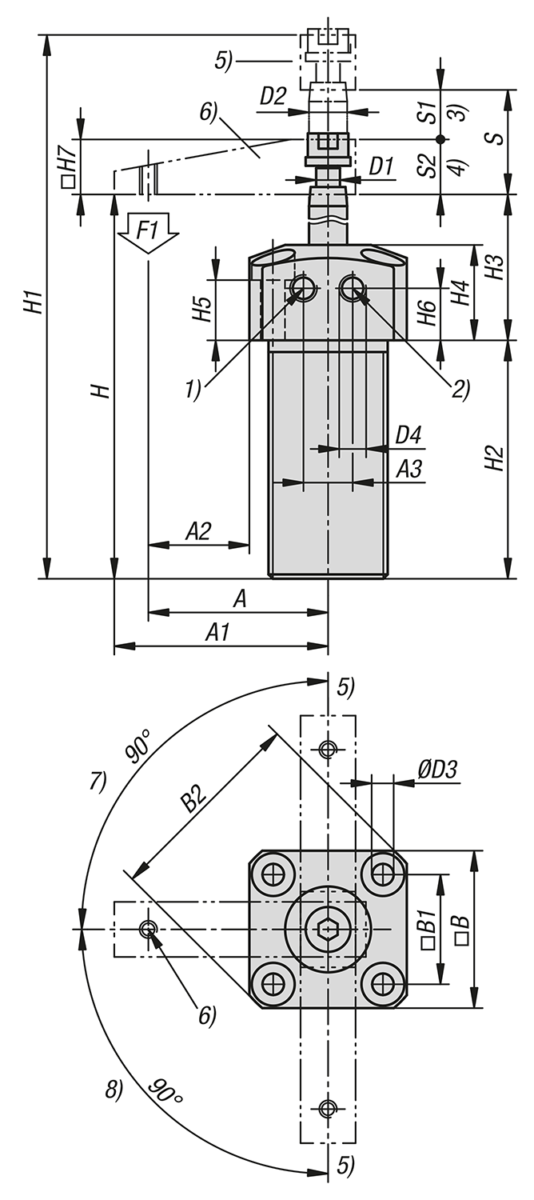

Gleufmoer DIN 70852.Tekeningverwijzing:

1) Spannen
2) Ontspannen
3) Zwenkslag
4) Spanslag
5) Ontspannen
6) Gespannen
7) Links zwenkend
8) Rechts zwenkend

Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1818 Zwenkspanner pneumatisch inschroefbaar met flens

298 kB

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Grootte	Uitvoering 2	Vorm-type	A	A1	A2	A3	B	B1	B2	D	D1	D2	D3	D4	Prijs
K1818.112	12	inschroefbaar met flens	rechtsdraaiend	35	39	18,75	10	32,5	23	42,5	M25x1,5	M5	8	4,5	M5	255,00 €
K1818.116	16	inschroefbaar met flens	rechtsdraaiend	41	45	23	12	36	26,5	47	M30x1,5	M5	8	4,5	M5	255,00 €
K1818.120	20	inschroefbaar met flens	rechtsdraaiend	48	54	27,5	14	41	30,5	54	M35x1,5	M8	12	5,5	M5	255,00 €
K1818.125	25	inschroefbaar met flens	rechtsdraaiend	50	56	25	23	50	37	66	M40X1,5	M8	14	5,5	M5	255,00 €
K1818.132	32	inschroefbaar met flens	rechtsdraaiend	60	69	30	23	60	45	80	M50X1,5	M8	16	6,5	G1/8	265,00 €
K1818.140	40	inschroefbaar met flens	rechtsdraaiend	70	79	37,5	26	65	50	87	M55X1,5	M8	16	6,5	G1/8	284,00 €
K1818.150	50	inschroefbaar met flens	rechtsdraaiend	80	90	42,5	32	75	58	100	M65X1,5	M10	20	8,5	G1/8	365,00 €
K1818.163	63	inschroefbaar met flens	rechtsdraaiend	90	100	45,5	35	90	70	118	M80X1,5	M10	20	8,5	G1/8	410,00 €
K1818.212	12	inschroefbaar met flens	linksdraaiend	35	39	18,75	10	32,5	23	42,5	M25x1,5	M5	8	4,5	M5	255,00 €
K1818.216	16	inschroefbaar met flens	linksdraaiend	41	45	23	12	36	26,5	47	M30x1,5	M5	8	4,5	M5	255,00 €
K1818.220	20	inschroefbaar met flens	linksdraaiend	48	54	27,5	14	41	30,5	54	M35x1,5	M8	12	5,5	M5	255,00 €
K1818.225	25	inschroefbaar met flens	linksdraaiend	50	56	25	23	50	37	66	M40X1,5	M8	14	5,5	M5	255,00 €
K1818.232	32	inschroefbaar met flens	linksdraaiend	60	69	30	23	60	45	80	M50X1,5	M8	16	6,5	G1/8	265,00 €
K1818.240	40	inschroefbaar met flens	linksdraaiend	70	79	37,5	26	65	50	87	M55X1,5	M8	16	6,5	G1/8	284,00 €
K1818.250	50	inschroefbaar met flens	linksdraaiend	80	90	42,5	32	75	58	100	M65X1,5	M10	20	8,5	G1/8	365,00 €
K1818.263	63	inschroefbaar met flens	linksdraaiend	90	100	45,5	35	90	70	118	M80X1,5	M10	20	8,5	G1/8	410,00 €

Bestelnummer	H	H1	H2	H3	H4	H5	H6	H7	Slag S	S1	S2	F1 N	Prijs
K1818.112	75	104,6	52	25	18	11	7	12	17,6	9	8,6	40	255,00 €
K1818.116	75	104,5	52	25	18	11	7	12	17,5	9	8,5	90	255,00 €
K1818.120	90,5	133,5	65,1	25,4	20	10	10	16	27	12	15	120	255,00 €
K1818.125	92	134	62	30	25	15	11,5	16	26	13	13	210	255,00 €
K1818.132	103	150	73	30	25	13	10,5	19	28	14	14	370	265,00 €
K1818.140	103	152	73	30	25	13	10,5	19	30	14	16	650	284,00 €
K1818.150	110	167	80	30	25	11	10,5	25	32	16	16	1020	365,00 €
K1818.163	110	165	80	30	25	11	10,5	25	30	16	14	1720	410,00 €
K1818.212	75	104,6	52	25	18	11	7	12	17,6	9	8,6	40	255,00 €
K1818.216	75	104,5	52	25	18	11	7	12	17,5	9	8,5	90	255,00 €
K1818.220	90,5	133,5	65,1	25,4	20	10	10	16	27	12	15	120	255,00 €
K1818.225	92	134	62	30	25	15	11,5	16	26	13	13	210	255,00 €
K1818.232	103	150	73	30	25	13	10,5	19	28	14	14	370	265,00 €
K1818.240	103	152	73	30	25	13	10,5	19	30	14	16	650	284,00 €
K1818.250	110	167	80	30	25	11	10,5	25	32	16	16	1020	365,00 €
K1818.263	110	165	80	30	25	11	10,5	25	30	16	14	1720	410,00 €
