Productgroepen

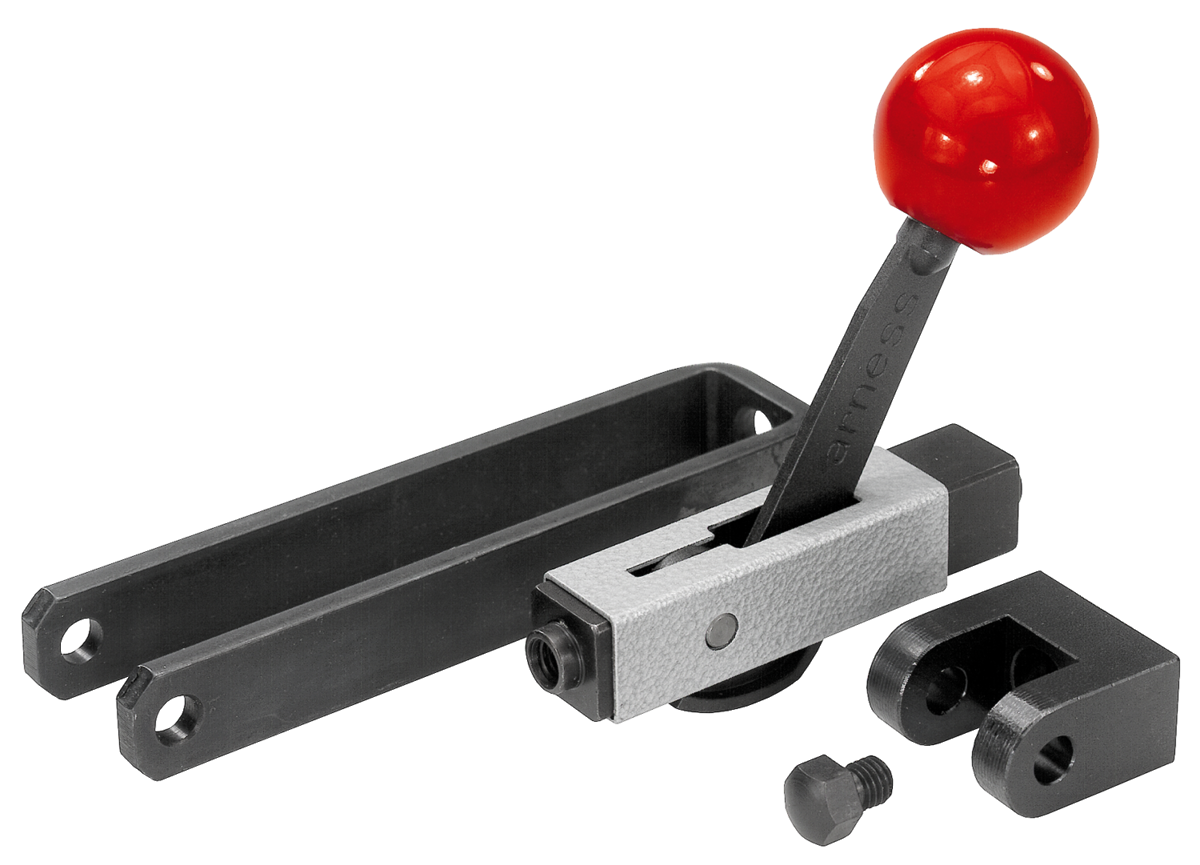

Spanelement „arness“
K0021

Spanelement „arness“

terug

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Staal.
Kogelknop duroplast PF 31.
Uitvoering:Huis zilvergrijs met hamerslaglak.
Alle andere delen en accessoires gezwart.
Kogelknop rood.

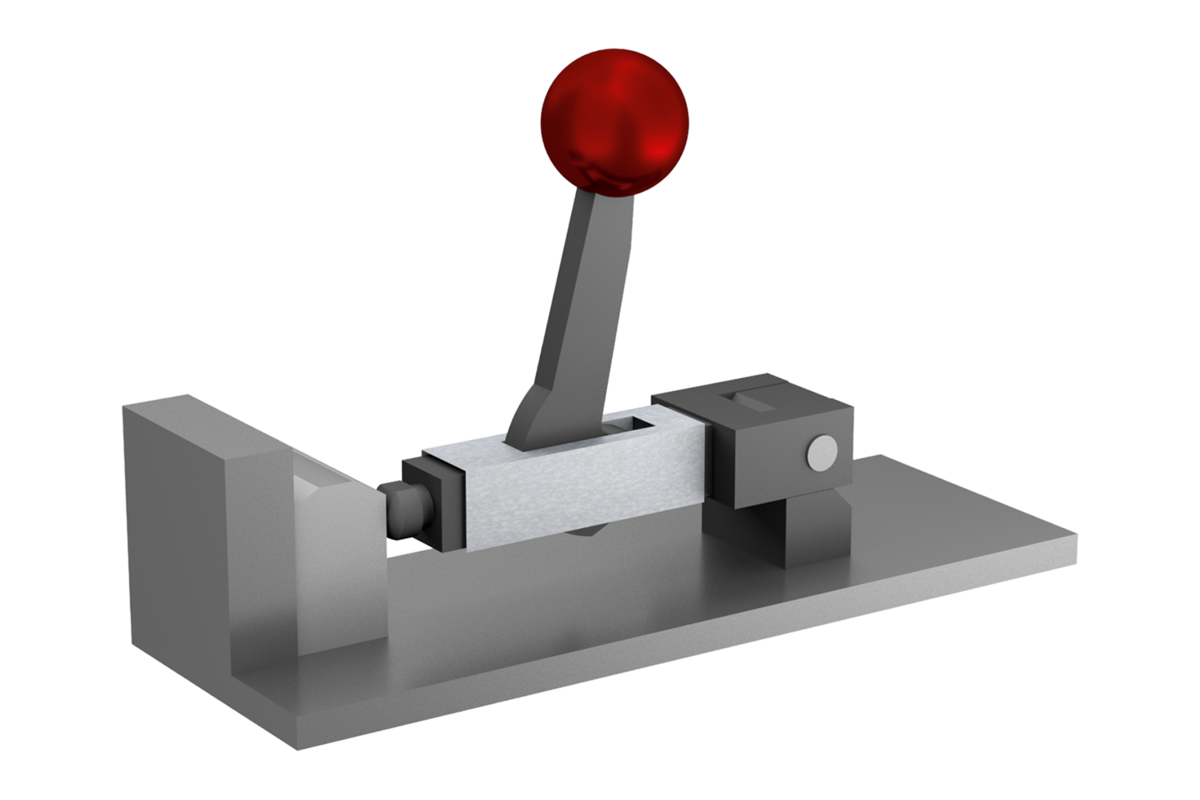

Opmerking:De aanvangsslag bedraagt 12 mm, binnen de korte spanweg van 1,5 mm treedt op elke positie zelfremming op. Het is daarom mogelijk werkstukken met toleranties tot 1 mm veilig te spannen. Het spanelement "arness" kan op elke horizontale en verticale positie worden ingebouwd.
Om een individuele aanpassing aan de verschillende omstandigheden te bereiken, werden meerdere genormeerde accessoires ontwikkeld. Deze worden als speciaal toebehoren geleverd. Alle sterk belaste delen van het curvensysteem en het drukstuk zijn inzetgehard.
De maximaal toegelaten spankracht ligt bij 4905 N.
DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
 Technische gegevens K0021 Spanelement „arness“ 177 kB

Tekeningen (volledig overzicht)

Spanelement „arness“

Spanelement "arness"

meer info

Tekeningen

Spanelement "arness"

Artikelkeuze/-filter

Bestelnummer

AfmetingenCADToeb.PrijsBestellen
K0021.01zie tekening 90,96 €

"arness" accessoires

meer info

Tekeningen

"arness" accessoires

Artikelkeuze/-filter

Bestelnummer

BenamingCADToeb.PrijsBestellen
K0021.02gaffelstuk 24,42 €
K0021.03Trekbeugel 21,77 €
K0021.04Drukstuk 2,66 €
