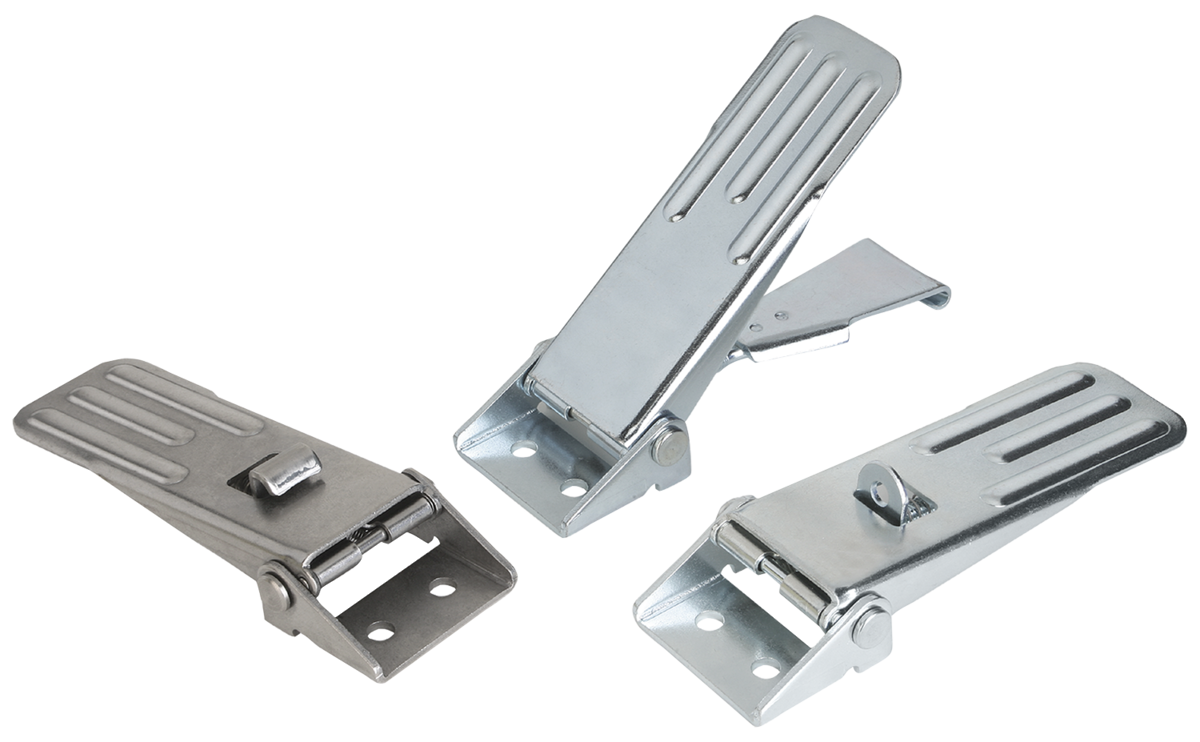

Spansluitingen instelbaar bevestigingsgaten zichtbaar
K0048

Spansluitingen instelbaar bevestigingsgaten zichtbaar

terug

Artikelbeschrijving/Productafbeeldingen

BeschrijvingGrondstof:Staal of rvs 1.4301.Uitvoering:verzinkt, blauw gepassiveerd.
Roestvast staal blank.
Opmerking:Instelbare spansluitingen dienen als veilig sluitsysteem voor industriële toepassingen. Door de dodepuntoverschrijding blijven ze vibratievast vastzitten. Verder vallen ze op door een zeer stabiele uitvoering en een lage bouwhoogte.

Nadat de spanhaak is ingehaakt in de contrahaak, kunnen de te verbinden delen door aanspannen van de greep tot 6 mm worden samengetrokken. Om toleranties te compenseren of om voldoende spanning op te bouwen, kan de spanhaak worden versteld via een spindel (M6).

De spansluitingen kunnen vastgeschroefd of vastgeniet worden.

Bestel de tegenhaak apart.

Spankracht F1 heeft betrekking op de spansluiting, niet op de tegenhaak.
Tekeningverwijzing:
Vorm A standaard
Vorm B met borging
Vorm C met sluitoog

1) boorplan voor de montage met tegenhaak
Bijzonderheden
RoHS
DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
 Technische gegevens K0048 Spansluitingen instelbaar bevestigingsgaten zichtbaar 174 kB

Tekeningen (volledig overzicht)

Spansluitingen instelbaar bevestigingsgaten zichtbaar

Spansluitingen instelbaar schroefboringen zichtbaar vorm A

meer info

Tekeningen

Spansluitingen instelbaar schroefboringen zichtbaar vorm A

Artikelkeuze/-filter

BestelnummerMateriaal
basislichaam
VormHoudkracht
F1
N
CADToeb.PrijsBestellen
K0048.1631391staalA4000 12,33 €
K0048.1631392rvsA4000 34,77 €

Spansluitingen instelbaar schroefboringen zichtbaar vorm B

meer info

Tekeningen

Spansluitingen instelbaar schroefboringen zichtbaar vorm B

Artikelkeuze/-filter

BestelnummerMateriaal
basislichaam
VormHoudkracht
F1
N
CADToeb.PrijsBestellen
K0048.2631391staalB4000 13,95 €
K0048.2631392rvsB4000 39,26 €

Spansluitingen instelbaar schroefboringen zichtbaar vorm C

meer info

Tekeningen

Spansluitingen instelbaar schroefboringen zichtbaar vorm C

Artikelkeuze/-filter

BestelnummerMateriaal
basislichaam
VormHoudkracht
F1
N
CADToeb.PrijsBestellen
K0048.3631391staalC4000 13,95 €
K0048.3631392rvsC4000 39,26 €

Contrahaken vorm A

meer info

Tekeningen

Contrahaken vorm A

Artikelkeuze/-filter

BestelnummerMateriaal
basislichaam
VormCADToeb.PrijsBestellen
K0048.9163281staalA 1,11 €
K0048.9163282rvsA 3,43 €
