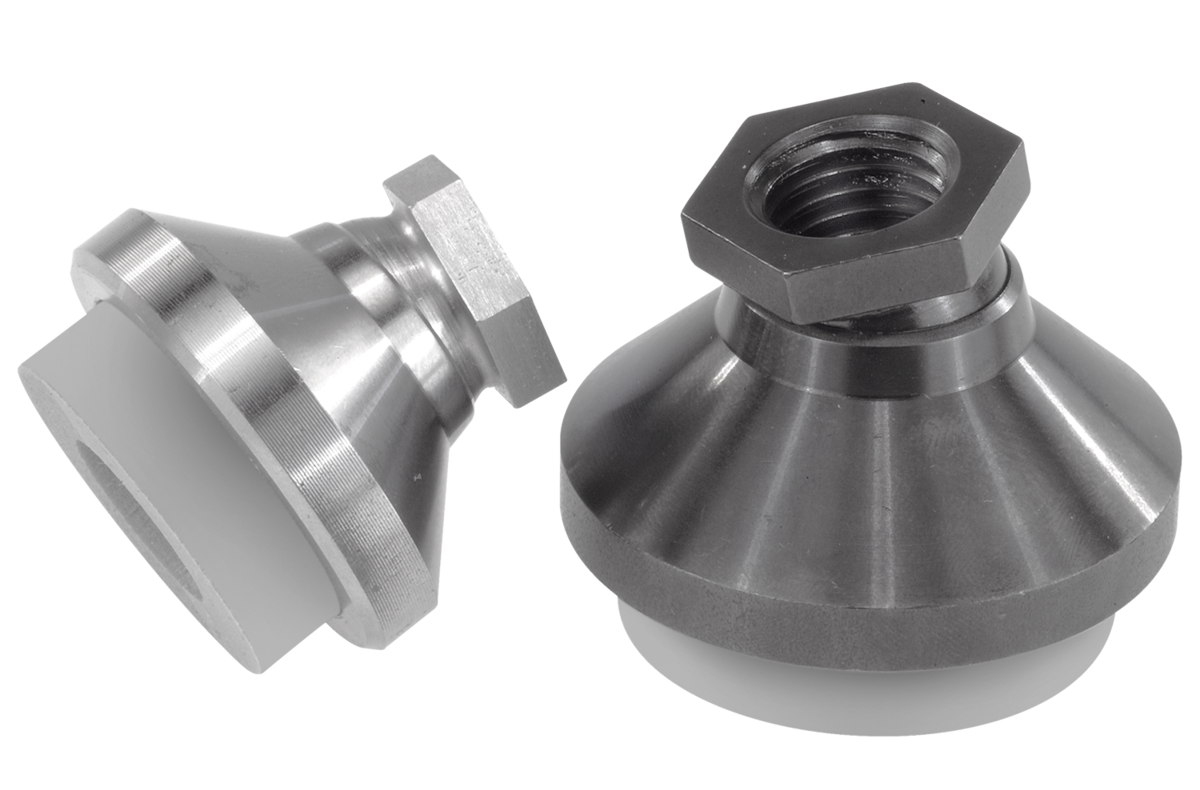

Staaluitvoering:
drukschotel gehard staal, kogelelement automatenstaal.
Rvs-uitrusting:
drukschotel en kogelelement rvs.

Isolatieplaat PUR-elastomeer (sylomeer V12).

Staaluitvoering:
kogelelement inzetgehard, gezwart. Voetplaat gezwart.
Rvs-uitvoering:
blank.

Isolatieplaat grijs, verlijmd, stroef.
Gebruikstemperatuur van -30 °C tot +70 °C.

De in de tabel aangegeven belastbaarheid is een aanbeveling tot welke permanente statische last het isolatie-element ingezet moet worden.Deze statische belasting stemt overeen met een oppervlaktedruk van 0,4 N/mm², waarbij het materiaal de optimale dempingseigenschappen bereikt. Daarbij wordt in acht genomen dat bij de dynamische belasting een bijkomende belasting tot een druk van 0,6 N/mm² kan optreden. De isolatieplaat absorbeert trillingen en verhindert het verschuiven van de drukschotel. Drukschotel (zonder trillingsdemping) zie K0395.

1) Isolatieplaat
