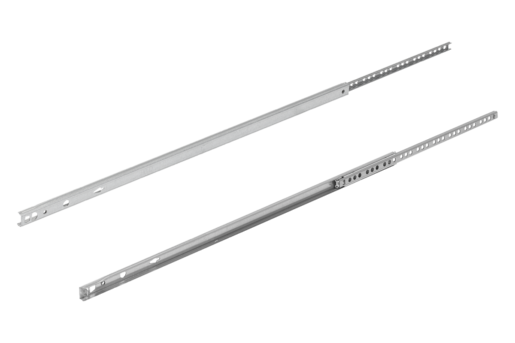

K1566Telescooprails staal voor gleufmontage, gedeeltelijk... |
terug |
|
Artikelbeschrijving/Productafbeeldingen |
|
|
BeschrijvingGrondstof:Rails staal.
Kogelkooien kunststof.
Kogels C-staal.Uitvoering:Rails verzinkt.
Kogels gehard.Opmerking bij bestelling:Verkoop per paarOpmerking:Bij gedeeltelijk uittrekbare telescooprails is de slag kleiner dan de inbouwlengte. Ze zijn een voordelige oplossing voor de geleiding van schuifladen e.d. met geringe wrijving en hoge zijstabiliteit. Fixering in gesloten positie. De dynamische belastingscapaciteit van de telescooprails geeft de maximale belastbaarheid van een verticaal gemonteerd telescooprailpaar aan bij gebruik van de volledige uittrekafstand. De aangegeven draagkrachten hebben betrekking op de maximale waarde bij 20.000 cycli.Nota:De belastbaarheid van alle telescooprails is volgens DIN EN 15338, niveau 1 getest.Bijzonderheden DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|

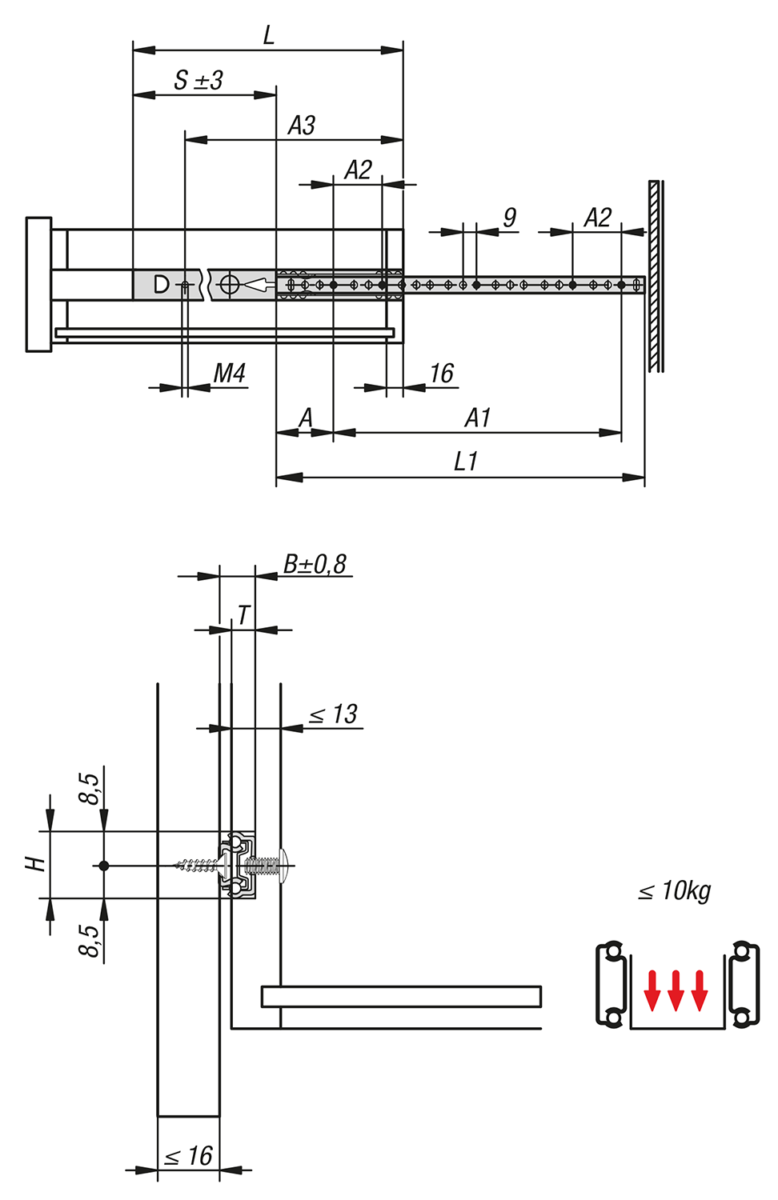

| Bestelnummer | A
| A2 | A3 | B | H | L | L1 | Slag
S | T = Gleufdiepte | Draagkracht
per paar
kg
| Ladediepte
van - tot | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1566.0133 | 37 | 32 | 101 | 10 | 17 | 133 | 150 | 85 | 6-7 | 10 | 155 - 210 |  | | 3,03 € | | | K1566.0164 | 37 | 32 | 132 | 10 | 17 | 164 | 182 | 104 | 6-7 | 10 | 185 - 260 | | | 3,14 € | | | K1566.0185 | 37 | 32 | 153 | 10 | 17 | 185 | 182 | 125 | 6-7 | 10 | 185 - 305 | | | 3,18 € | | | K1566.0210 | 37 | 32 | 178 | 10 | 17 | 210 | 214 | 138 | 6-7 | 10 | 220 - 340 | | | 3,23 € | | | K1566.0217 | 37 | 32 | 185 | 10 | 17 | 217 | 214 | 145 | 6-7 | 10 | 220 - 355 | | | 3,32 € | | | K1566.0241 | 37 | 32 | 209 | 10 | 17 | 241 | 246 | 157 | 6-7 | 10 | 250 - 390 | | | 3,53 € | | | K1566.0249 | 37 | 32 | 217 | 10 | 17 | 249 | 246 | 165 | 6-7 | 10 | 250 - 410 | | | 3,76 € | | | K1566.0430 | 37 | 32 | 398 | 10 | 17 | 430 | 278 | 328 | 6-7 | 10 | 430 | | | 4,31 € | | | K1566.0450 | 37 | 32 | 418 | 10 | 17 | 450 | 278 | 348 | 6-7 | 10 | 450 | | | 4,42 € | | | K1566.0480 | 37 | 32 | 448 | 10 | 17 | 480 | 310 | 366 | 6-7 | 10 | 480 | | | 5,09 € | | | K1566.0500 | 37 | 32 | 468 | 10 | 17 | 500 | 310 | 368 | 6-7 | 10 | 500 | | | 5,28 € | | | K1566.0550 | 37 | 32 | 518 | 10 | 17 | 550 | 342 | 424 | 6-7 | 10 | 550 | | | 6,72 € | |
