Opnamebussen roestvrij staal met toestandsensor voor vergrendelpennen met draaibediening
Artikelbeschrijving/Productafbeeldingen
BeschrijvingProductbeschrijving:Opnamebussen zijn een montagepunt voor vergrendelpennen met draaibediening, waarin ze stevig en exact kunnen vastklikken.
Bij de opnamebussen met toestandsensor is een variabel instelbare sensor aan de bus bevestigd. Daarmee kan elektronisch worden aangevraagd of de vergrendelpen met draaibediening vergrendeld is of niet. Bij het gebruik van meerdere bussen kan worden vastgesteld in welke daarvan de vergrendelpen zich bevindt.Grondstof:Opnamebus roestvrij staal 1.4305.
Sensor roestvrij staal.

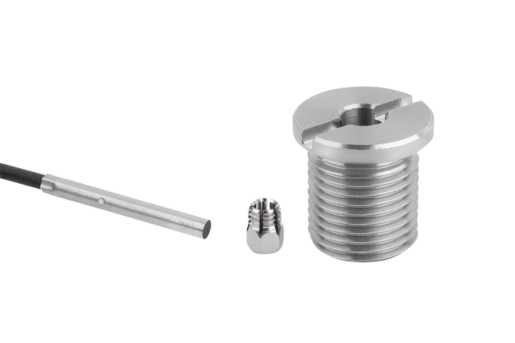

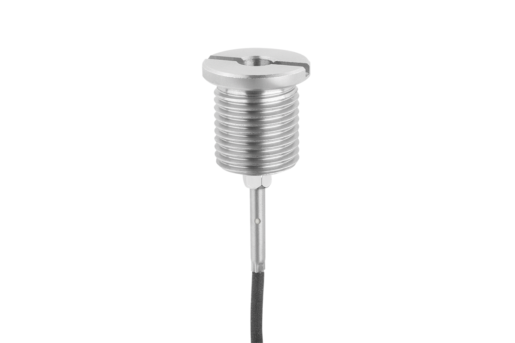

Klemmoer messing.Uitvoering:Opnamebus en sensor blank. Klemmoer vernikkeld.Opmerking:Toestandsensor en klemmoer worden niet gemonteerd geleverd. Maximaal aanhaalmoment van de klemmoeren: 1,2 Nm.Technische gegevens:Inductieve sensor: Uitgangsschakeling: PNP maakcontact (NO) Bedrijfsspanning: 10 - 30 V DC Bedrijfsstroom: <100 mA Schakelafstand: 1 mm Schakelfrequentie: <3500 Hz Kortsluitvast: ja Verpolingsbestendig: ja Beschermingsgraad: IP 67 Soort aansluiting: 1 m PVC kabel Temperatuurbereik: -25 °C - +70 °C Goedkeuring: CE, c-UL-us, EACToepassing:Opnamebussen in combinatie met een toestandsensor maken een bedieningsafhankelijke procesbesturing mogelijk. Daarnaast kan worden gegarandeerd dat een vergrendelpen of steekbout zich op de gewenste plaats bevindt.Montage:De sensor wordt met de klemmoer aan de bus bevestigd en axiaal ingesteld. Door de klemmoer aan te halen, wordt de sensor uiteindelijk gefixeerd.

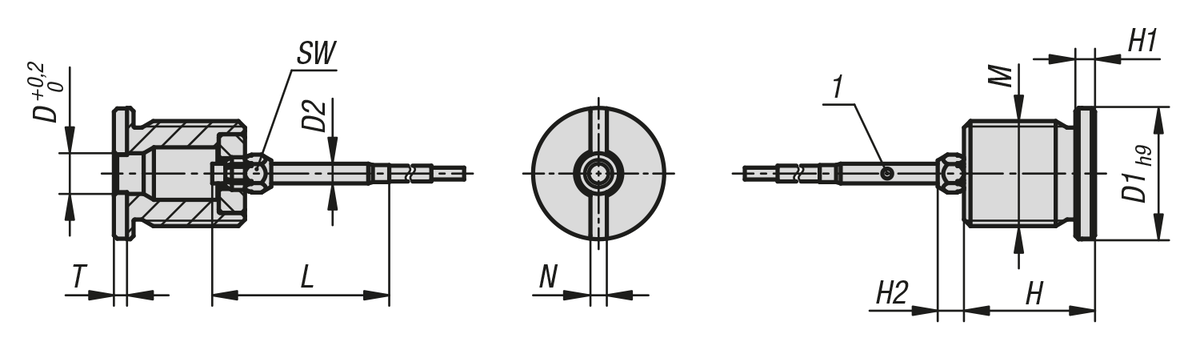

De gedetailleerde werkwijze wordt in de montagehandleiding beschreven.Veiligheid:Opnamebussen met toestandsensor zijn niet geschikt voor de beveiliging van personen.Tekeningverwijzing:
1) LED

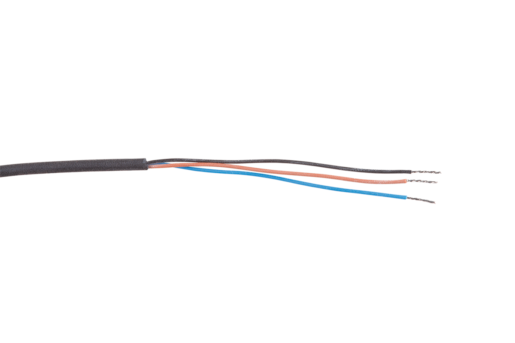

BN = bruin BK = zwart BU = blauw
Bijzonderheden
DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
