K1841Opnamebussen roestvrij staal met toestandsensor |
terug |
|
|
BeschrijvingProductbeschrijving:Opnamebussen zijn een montagepunt voor vergrendelpennen of steekbouten, waarin ze stevig en exact kunnen vastklikken.

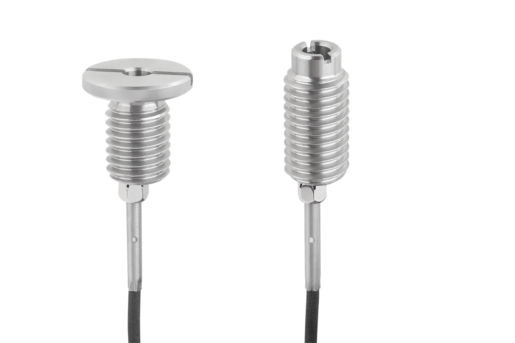

Bij de opnamebussen met toestandsensor is een variabel instelbare sensor aan de bus bevestigd. Daarmee kan elektronisch worden aangevraagd of er een bout in de opnamebus zit of niet.
Bij gebruik van meerdere bussen kan worden vastgesteld in welke bus de vergrendelpen of steekbout zich bevindt.Grondstof:Opnamebus roestvrij staal 1.4305.
Sensor roestvrij staal.
Klemmoer messing.Uitvoering:Opnamebus en sensor blank.
Klemmoer vernikkeld.Opmerking:Toestandsensor en klemmoer worden niet gemonteerd geleverd.
Maximaal aanhaalmoment van de klemmoeren: 1,2 Nm.Technische gegevens:Inductieve sensor:
Uitgangsschakeling: PNP maakcontact (NO)
Bedrijfsspanning: 10 - 30 V DC
Bedrijfsstroom: <100 mA
Schakelafstand: 1 mm
Schakelfrequentie: <3500 Hz
Kortsluitvast: ja
Verpolingsbestendig: ja
Beschermingsgraad: IP 67
Soort aansluiting: 1 m PVC kabel
Temperatuurbereik: -25 °C - +70 °C

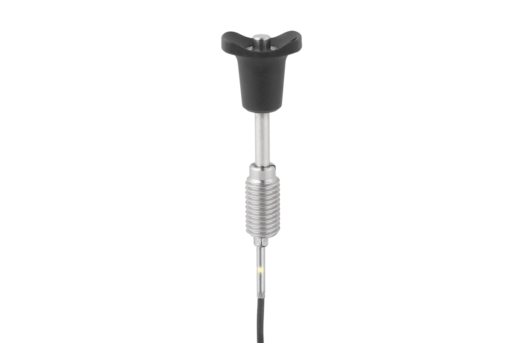

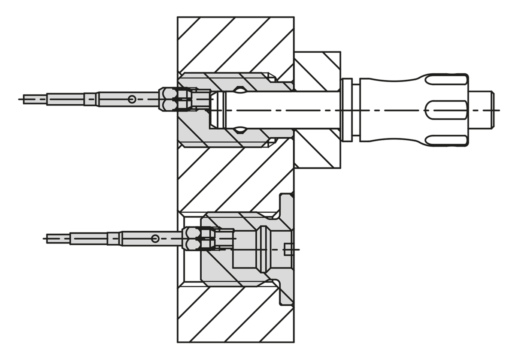

Goedkeuring: CE, c-UL-us, EACToepassing:Opnamebussen in combinatie met een toestandsensor maken een bedieningsafhankelijke procesbesturing mogelijk. Daarnaast kan worden gegarandeerd dat een vergrendelpen of steekbout zich op de gewenste plaats bevindt.Montage:De sensor wordt met de klemmoer aan de bus bevestigd en axiaal ingesteld. Door de klemmoer aan te halen, wordt de sensor uiteindelijk gefixeerd.

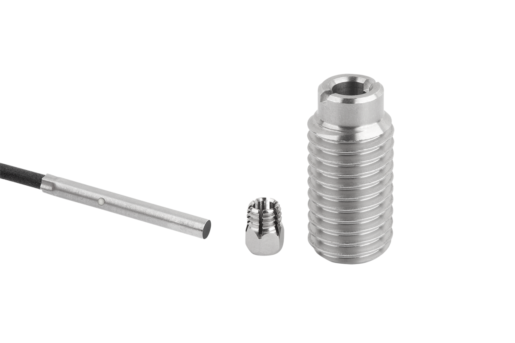

De gedetailleerde werkwijze wordt in de montagehandleiding beschreven.Veiligheid:Opnamebussen met toestandsensor zijn niet geschikt voor de beveiliging van personen.Tekeningverwijzing:Vorm A: schroefdraad doorlopend

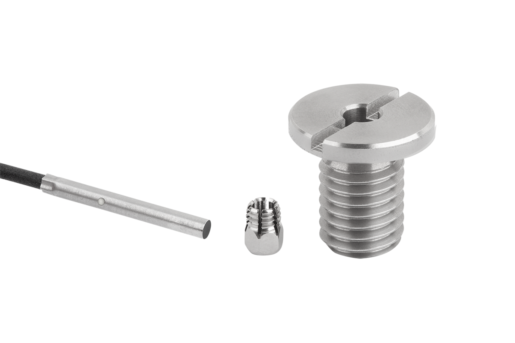

Vorm B: met schroefdraad en kraag
1) LED

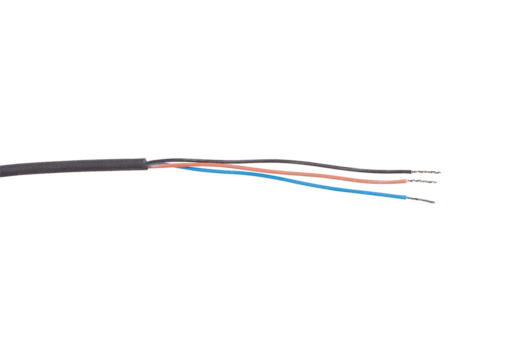

BN = bruin
BK = zwart
BU = blauw DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |
Opnamebussen roestvrij staal met toestandsensor, vorm A, schroefdraad doorlopend |
meer info |
| Bestelnummer | Vorm | Vorm-type | D
| D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | H5 | L | M | N | T | SW | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1841.11051201 | A | schroefdraad doorlopend | 5 | 6 | 9 | 3 | 25 | 4 | 10 | 1,5 | 16,2 | 4 | 27 | M12 | 1,5 | 1,5 | 5 |  | | 95,94 € | | | K1841.11061601 | A | schroefdraad doorlopend | 6 | 7,5 | 12 | 3 | 25 | 5 | 10 | 2 | 17,1 | 4 | 27 | M16 | 2 | 2 | 5 | | | 97,02 € | | | K1841.11081601 | A | schroefdraad doorlopend | 8 | 10 | 12 | 3 | 25 | 5 | 10 | 3,1 | 18,1 | 4 | 27 | M16 | 2 | 2 | 5 | | | 97,02 € | | | K1841.11102401 | A | schroefdraad doorlopend | 10 | 13 | 18 | 3 | 30 | 6 | 8 | 4 | 17,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 99,18 € | | | K1841.11122401 | A | schroefdraad doorlopend | 12 | 15 | 18 | 3 | 30 | 6 | 8 | 4,8 | 18,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 99,18 € | | | K1841.11163001 | A | schroefdraad doorlopend | 16 | 20 | 24 | 3 | 35 | 8 | 11 | 6 | 24,2 | 4 | 27 | M30 | 2,5 | 3 | 5 | | | 100,25 € | |
|
Opnamebussen roestvrij staal met toestandsensor, vorm B, met schroefdraad en kraag |
meer info |
| Bestelnummer | Vorm | Vorm-type | D
| D1 | D2 | D4 | H | H1 | H2 | H3 | H4 | H5 | L | M | N | T | SW | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1841.12051201 | B | met schroefdraad en kraag | 5 | 20 | 6 | 3 | 20 | 3 | 5 | 1,5 | 11,2 | 4 | 27 | M12 | 2 | 2 | 5 | | | 97,56 € | | | K1841.12061601 | B | met schroefdraad en kraag | 6 | 24 | 7,5 | 3 | 20 | 3 | 5 | 2 | 12,1 | 4 | 27 | M16 | 2,5 | 2 | 5 | | | 98,64 € | | | K1841.12081601 | B | met schroefdraad en kraag | 8 | 24 | 10 | 3 | 20 | 3 | 5 | 3,1 | 13,1 | 4 | 27 | M16 | 2,5 | 2 | 5 | | | 98,64 € | | | K1841.12102401 | B | met schroefdraad en kraag | 10 | 34 | 13 | 3 | 25 | 5 | 10 | 4 | 19,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 100,79 € | | | K1841.12122401 | B | met schroefdraad en kraag | 12 | 34 | 15 | 3 | 25 | 5 | 10 | 4,8 | 20,2 | 4 | 27 | M24 | 2,5 | 3 | 5 | | | 100,79 € | | | K1841.12163001 | B | met schroefdraad en kraag | 16 | 40 | 20 | 3 | 30 | 5 | 10 | 6 | 23,2 | 4 | 27 | M30 | 2,5 | 3 | 5 | | | 101,87 € | |
|
