K1842Opnamebussen roestvrij staal voor toestandsensor |
terug |
|
|

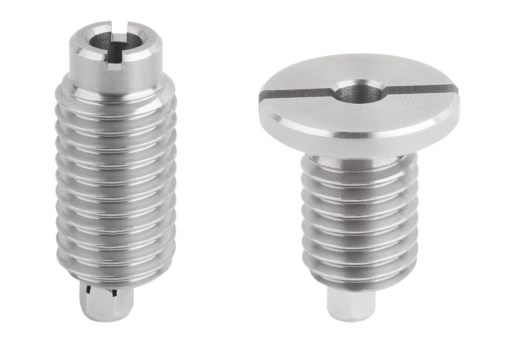

BeschrijvingProductbeschrijving:Opnamebussen zijn een montagepunt voor vergrendelpennen of steekbouten, waarin ze stevig en exact kunnen vastklikken.
Bij de opnamebussen voor toestandsensor is er een klemmoer voor de bevestiging van een sensor Ø3 aan de bus bevestigd. Dankzij de sensor kan elektronisch worden aangevraagd of er een bout in de opnamebus zit of niet.
Bij gebruik van meerdere bussen kan worden vastgesteld in welke bus de vergrendelpen of steekbout zich bevindt.Grondstof:Opnamebus roestvrij staal 1.4305.
Klemmoer messing.Uitvoering:Opnamebus blank.
Klemmoer vernikkeld.Opmerking:De klemmoer wordt niet gemonteerd geleverd.
Maximaal aanhaalmoment van de klemmoeren: 1,2 Nm.Toepassing:Opnamebussen in combinatie met een toestandsensor maken een bedieningsafhankelijke procesbesturing mogelijk. Daarnaast kan worden gegarandeerd dat een vergrendelpen of steekbout zich op de gewenste plaats bevindt.Montage:De sensor wordt met de klemmoer aan de bus bevestigd en axiaal ingesteld. Door de klemmoer aan te halen, wordt de sensor uiteindelijk gefixeerd.
De gedetailleerde werkwijze wordt in de montagehandleiding beschreven.Tekeningverwijzing:Vorm A: schroefdraad doorlopend
Vorm B: met schroefdraad en kraag DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
|
Tekeningen (volledig overzicht) |

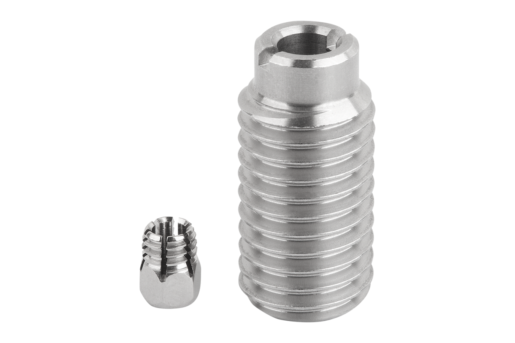

Opnamebussen roestvrij staal voor toestandsensor, vorm A, schroefdraad doorlopend |
meer info |
| Bestelnummer | Vorm | Vorm-type | D
| D2 | D3 | D4 | H | H1 | H2 | H3 | H4 | H5 | M | N | T | SW | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1842.1105120 | A | schroefdraad doorlopend | 5 | 6 | 9 | 3 | 25 | 4 | 10 | 1,5 | 16,2 | 4 | M12 | 1,5 | 1,5 | 5 |  | | 19,40 € | | | K1842.1106160 | A | schroefdraad doorlopend | 6 | 7,5 | 12 | 3 | 25 | 5 | 10 | 2 | 17,1 | 4 | M16 | 2 | 2 | 5 | | | 20,48 € | | | K1842.1108160 | A | schroefdraad doorlopend | 8 | 10 | 12 | 3 | 25 | 5 | 10 | 3,1 | 18,1 | 4 | M16 | 2 | 2 | 5 | | | 20,48 € | | | K1842.1110240 | A | schroefdraad doorlopend | 10 | 13 | 18 | 3 | 30 | 6 | 8 | 4 | 17,2 | 4 | M24 | 2,5 | 3 | 5 | | | 22,64 € | | | K1842.1112240 | A | schroefdraad doorlopend | 12 | 15 | 18 | 3 | 30 | 6 | 8 | 4,8 | 18,2 | 4 | M24 | 2,5 | 3 | 5 | | | 22,64 € | | | K1842.1116300 | A | schroefdraad doorlopend | 16 | 20 | 24 | 3 | 35 | 8 | 11 | 6 | 24,2 | 4 | M30 | 2,5 | 3 | 5 | | | 23,72 € | |
|

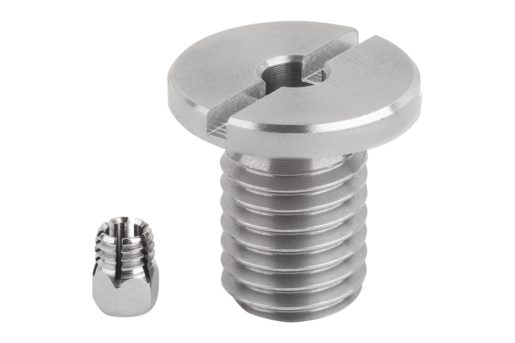

Opnamebussen roestvrij staal voor toestandsensor, vorm B, met schroefdraad en kraag |
meer info |
| Bestelnummer | Vorm | Vorm-type | D
| D1 | D2 | D4 | H | H1 | H2 | H3 | H4 | H5 | M | N | T | SW | CAD | Toeb. | Prijs | Bestellen |
|---|
| K1842.1205120 | B | met schroefdraad en kraag | 5 | 20 | 6 | 3 | 20 | 3 | 5 | 1,5 | 11,2 | 4 | M12 | 2 | 2 | 5 | | | 21,02 € | | | K1842.1206160 | B | met schroefdraad en kraag | 6 | 24 | 7,5 | 3 | 20 | 3 | 5 | 2 | 12,1 | 4 | M16 | 2,5 | 2 | 5 | | | 22,10 € | | | K1842.1208160 | B | met schroefdraad en kraag | 8 | 24 | 10 | 3 | 20 | 3 | 5 | 3,1 | 13,1 | 4 | M16 | 2,5 | 2 | 5 | | | 22,10 € | | | K1842.1210240 | B | met schroefdraad en kraag | 10 | 34 | 13 | 3 | 25 | 5 | 10 | 4 | 19,2 | 4 | M24 | 2,5 | 3 | 5 | | | 24,26 € | | | K1842.1212240 | B | met schroefdraad en kraag | 12 | 34 | 15 | 3 | 25 | 5 | 10 | 4,8 | 20,2 | 4 | M24 | 2,5 | 3 | 5 | | | 24,26 € | | | K1842.1216300 | B | met schroefdraad en kraag | 16 | 40 | 20 | 3 | 30 | 5 | 10 | 6 | 23,2 | 4 | M30 | 2,5 | 3 | 5 | | | 25,33 € | |
|
