Beugelgreep aluminium

terug

Producten
- Bediendelen | Normelementen
  - Beugelgrepen, buisgrepen, schaalgrepen
    - Beugelgreep aluminium

Artikelbeschrijving/Productafbeeldingen

Alle artikelen oproepen/filteren

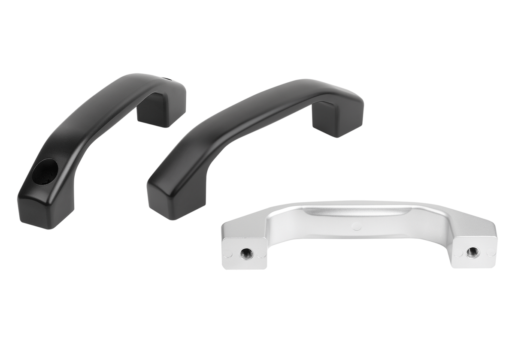

BeschrijvingProductbeschrijving:Deze beugelgreep kenmerkt zich door het grote volume en de aangename ergonomie.
Dankzij de gesloten, gladde uitvoering goed reinigbaar.Grondstof:Beugelgreep EN AW-6060.
Bout, moer en vulring van roestvast staal.Uitvoering:Zwart of zilver.Montage:Vorm A van de bedieningszijde.
Vorm B van de achterzijde.Voordelen:Bevestigingselement voor het openen en sluiten van afdekkingen,
mantels en kappen.
Toepassingsgebieden: machinebouw, installatiebouw, gereedschapsbouw en meubelindustrie.
Torsiebestendig en bedieningsvriendelijk.LeveringsomvangVorm A bevat bevestigingsschroeven en passende vulringen en moeren.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1641 Beugelgreep aluminium

108 kB

Tekeningen (volledig overzicht)

Beugelgreep aluminium, vorm A

meer info

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Vorm	Vorm-type	Kleur basislichaam	A	B	C	D	H	H1	L	S	Draagkracht N	Prijs
K1641.1100051	A	met doorgaande boring	zwart	100	17	9,5	M5	33	20	122	20	1000	9,52 €
K1641.1120061	A	met doorgaande boring	zwart	120	21	11,4	M6	39	25	146	24	1000	12,39 €
K1641.1140081	A	met doorgaande boring	zwart	140	24	14,2	M8	45	30	170	28	1000	15,53 €
K1641.1160081	A	met doorgaande boring	zwart	160	28	15,5	M8	52	30	194	32	1000	20,76 €
K1641.1180101	A	met doorgaande boring	zwart	180	31	16	M10	58	40	218	36	1000	25,44 €
K1641.1100053	A	met doorgaande boring	zilver	100	17	9,5	M5	33	20	122	20	1000	9,52 €
K1641.1120063	A	met doorgaande boring	zilver	120	21	11,4	M6	39	25	146	24	1000	12,39 €
K1641.1140083	A	met doorgaande boring	zilver	140	24	14,2	M8	45	30	170	28	1000	15,53 €
K1641.1160083	A	met doorgaande boring	zilver	160	28	15,5	M8	52	30	194	32	1000	20,76 €
K1641.1180103	A	met doorgaande boring	zilver	180	31	16	M10	58	40	218	36	1000	25,44 €

Beugelgreep aluminium, vorm B

meer info

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Vorm	Vorm-type	Kleur basislichaam	A	B	C	D	H	L	S	T	Draagkracht N	Prijs
K1641.2100051	B	met binnendraad	zwart	100	17	9,5	M5	33	122	20	7,5	1000	9,20 €
K1641.2120061	B	met binnendraad	zwart	120	21	11,4	M6	39	146	24	9	1000	11,76 €
K1641.2140081	B	met binnendraad	zwart	140	24	14,2	M8	45	170	28	12	1000	14,33 €
K1641.2160081	B	met binnendraad	zwart	160	28	15,5	M8	52	194	32	12	1000	19,24 €
K1641.2180101	B	met binnendraad	zwart	180	31	16	M10	58	218	36	15	1000	23,11 €
K1641.2100053	B	met binnendraad	zilver	100	17	9,5	M5	33	122	20	7,5	1000	9,20 €
K1641.2120063	B	met binnendraad	zilver	120	21	11,4	M6	39	146	24	9	1000	11,76 €
K1641.2140083	B	met binnendraad	zilver	140	24	14,2	M8	45	170	28	12	1000	14,33 €
K1641.2160083	B	met binnendraad	zilver	160	28	15,5	M8	52	194	32	12	1000	19,24 €
K1641.2180103	B	met binnendraad	zilver	180	31	16	M10	58	218	36	15	1000	23,11 €
