Zwenkspanners pneumatisch

terug

Producten
- Bediendelen | Normelementen
  - Spanelementen
    - Zwenkspanner
      - Zwenkspanners pneumatisch

Artikelbeschrijving/Productafbeeldingen

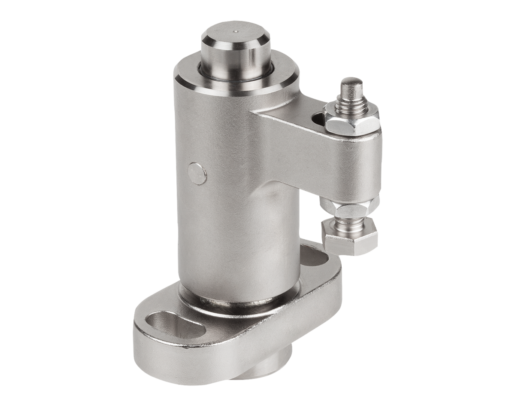

BeschrijvingGrondstof:Gehard staal.Uitvoering:Spanelement vernikkeld.
Spanbout gehard en vernikkeld.Opmerking:De zwenkspanner pneumatisch is geschikt voor het spannen van werkstukken die van boven worden gespannen. De zwenk- en spanfunctie vindt pneumatisch plaats. De zwenkfunctie garandeert een vrij plaatsen en verwijderen van de werkstukken. Daardoor wordt optimale toegankelijkheid tot het werkstuk gegarandeerd. De voet van het huis biedt universele bevestigingsmogelijkheden, zodat de zwenkspanmner optimaal op het te spannen werkstuk kan worden afgestemd. De zwenkspanners zijn verkrijgbaar in een naar rechts en naar links zwenkende uitvoering.
Zwenkspanners pneumatisch kunnen bovendien op meerdere plaatsen op het werkstuk worden geplaatst en in een bepaalde volgorde worden bediend. De besturing vindt machinaal of handmatig plaats.

De spankracht en de klemkracht hebben betrekking op 0,5 MPa.Bijzonderheden

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1388 Zwenkspanners pneumatisch

387 kB

Tekeningen

Artikelkeuze/-filter

Bestelnummer	Uitvoering 1	B	B1	B2	B3	D	D1	D2	D3	D4	D5	D6	D7	H	H1	H2	Prijs
K1388.13945	rechts	65	16	10	48	30	16	28	M8	8,4	28	8,4	48	85	50	18	307,00 €
K1388.03945	links	65	16	10	48	30	16	28	M8	8,4	28	8,4	48	85	50	18	307,00 €
K1388.15155	rechts	85	20	13	64	40	22	35	M10	10,5	35	10,4	64	106	65	22	355,00 €
K1388.05155	links	85	20	13	64	40	22	35	M10	10,5	35	10,4	64	106	65	22	355,00 €

Bestelnummer	H3	H4	H5	H6	H7	L	L1	L2	S1 (spanweg)	F= Spankracht N	Houdkracht F kN	Bedrijfsdruk MPa	X min.	X max.	Y min.	Y max.	Prijs
K1388.13945	45,5	12	9	81	6	30	45	37	1,2	400	0,8	0,3 - 0,7	32,5	39	33,5	40	307,00 €
K1388.03945	45,5	12	9	81	6	30	45	37	1,2	400	0,8	0,3 - 0,7	32,5	39	33,5	40	307,00 €
K1388.15155	57	15	11	101	8	40	55	45	1,6	650	1,3	0,3 - 0,7	41,5	51	44	53,5	355,00 €
K1388.05155	57	15	11	101	8	40	55	45	1,6	650	1,3	0,3 - 0,7	41,5	51	44	53,5	355,00 €
