Stationaire 3-Klauwplaat staal

terug

Producten
- Spantechniek
  - Bankschroef spantechniek
    - Stationaire bekvoeringen
      - Stationaire 3-Klauwplaat staal

Artikelbeschrijving/Productafbeeldingen

BeschrijvingProductbeschrijving:Stationaire 3-Klauwplaat zijn met name geschikt voor centrisch spannen van werkstukken bij boor- en freesmachines. Dankzij de flexibele schikking van de spanbekken in een harde en zachte uitvoering kunnen werkstukken met diverse groottes en vormen zonder problemen van binnen of van buiten worden gespannen.Grondstof:Staal.Uitvoering:Steunvlakken basiselement geslepen.
Spanbekken gehard, geslepen.Opmerking:Neem de nummering bij het plaatsen van de spanbekken in acht.
Bekvoeringen zijn precisiegeslepen. De toleranties van W, X, Y, Z tussen
de voeringen liggen binnen 0,05 mm.
De herhaalnauwkeurigheid ligt bij centrisch spannen met harde bekken binnen
0,02 mm.
De verschuifbare basisbekken worden aangedreven door een draaikrans die in de voering ligt.
Dankzij de draaiende beweging van de schroefdraadspil brengt de draaikrans de kracht over naar de basisbekken en genereert een synchrone beweging van de spanbekken naar buiten of naar binnen.
Onvoldoende smering leidt tot bovenmatige slijtage en tot een gebrekkige spankracht. Houd u aan de regelmatige smeerintervallen. Voordelen:De herhaalnauwkeurigheid bij centrisch spannen bedraagt 0,02 mm.
Vlakke constructie
Voor boor- en freesmachines.
Basiselement precisiegeslepen.
Optimale toegankelijkheid van het smeersysteem.
Grote doorlopende gaten voor het spannen van stangen.
Bediening met een zeskantsleutel. Voor een snelle en eenvoudige bediening.
Zachte bekken kunnen eveneens op de basisbekken worden geschroefd.Toebehoren:K1838 spanbekken staal, zacht
LeveringsomvangSpansleutel.Tekeningverwijzing:

1) omkeerbare spanbekken
2) basisbekken
3) bevestigingsschroeven

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1836 Stationaire 3-Klauwplaat staal

371 kB

TH_020_Stationaere_Backenfutter_K1836_K1837_NL

441 kB

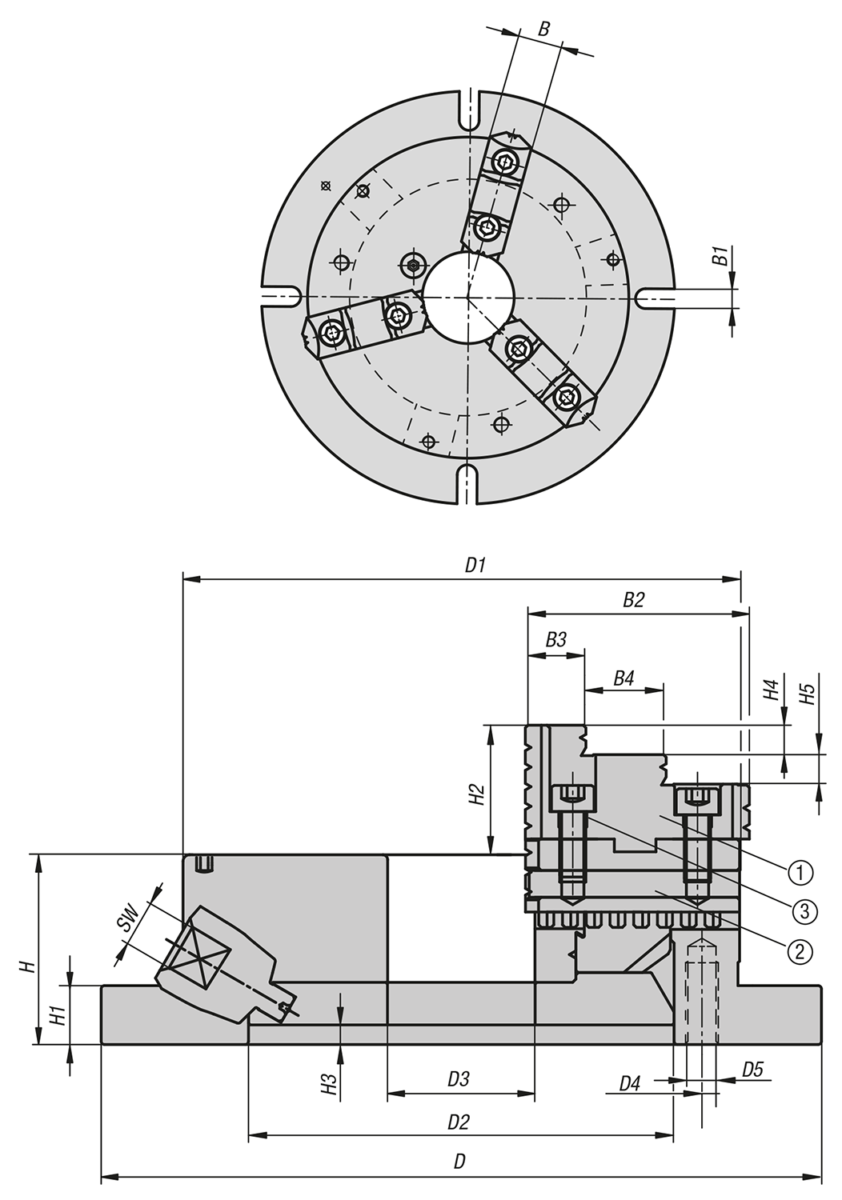

Tekeningen

Artikeloverzicht (gecomprimeerd)

Artikelkeuze/-filter

Bestelnummer	D	D1	D2	D3	D4	D5	B	B1	B2	B3	B4	Prijs
K1836.220	220	170	130	45	147	M10	26	13	68	18,5	24,5	839,00 €
K1836.270	270	210	155	60	172	M10	28	13	82	22,7	27,9	991,00 €
K1836.315	315	255	190	80	210	M12	32	16	93	24,9	32,5	1.420,00 €
K1836.370	370	305	250	105	285	M12	40	18	118	31,3	40,6	1.924,00 €

Bestelnummer	H	H1	H2	H3	H4	H5	SW			Aanhaal- moment max. Nm	Spankracht F kN	Toebehoren	Prijs
K1836.220	58	18	40	6	9	9	10	8-160	48-150	78	21	K1838.2203	839,00 €
K1836.270	65	20	43	6	10	10	11	11-200	62-190	98	25	K1838.2703	991,00 €
K1836.315	73	20	52	6	12	12	12	12-250	72-240	156	36	K1838.3153	1.420,00 €
K1836.370	80	22	59	5	15	15	14	15-300	86-290	186	44	K1838.3703	1.924,00 €
