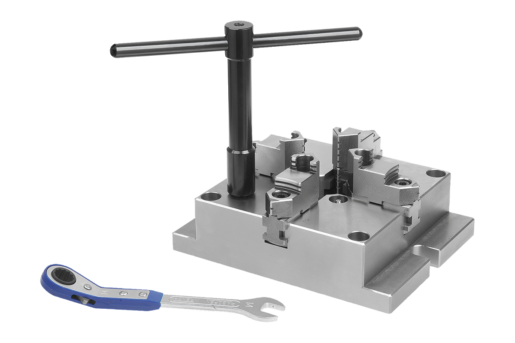

BeschrijvingProductbeschrijving:Stationaire 4-Klauwplaat zijn met name geschikt voor centrisch spannen van werkstukken bij boor- en freesmachines. Dankzij de flexibele schikking van de spanbekken in een harde en zachte uitvoering kunnen werkstukken met diverse groottes en vormen zonder problemen van binnen of van buiten worden gespannen.Grondstof:Staal.Uitvoering:Steunvlakken basiselement geslepen.
Spanbekken gehard, geslepen.Opmerking:Neem de nummering bij het plaatsen van de spanbekken in acht.
Bekvoeringen zijn precisiegeslepen. De toleranties van W, X, Y, Z tussen
de voeringen liggen binnen 0,05 mm.
De herhaalnauwkeurigheid ligt bij centrisch spannen met harde bekken binnen
0,02 mm.
De verschuifbare basisbekken worden aangedreven door een draaikrans die in de voering ligt.
Dankzij de draaiende beweging van de schroefdraadspil brengt de draaikrans de kracht over naar de basisbekken en genereert een synchrone beweging van de spanbekken naar buiten of naar binnen.
Onvoldoende smering leidt tot bovenmatige slijtage en tot een gebrekkige spankracht. Houd u aan de regelmatige smeerintervallen. Voordelen:De herhaalnauwkeurigheid bij centrisch spannen bedraagt 0,02 mm.
Vlakke constructie

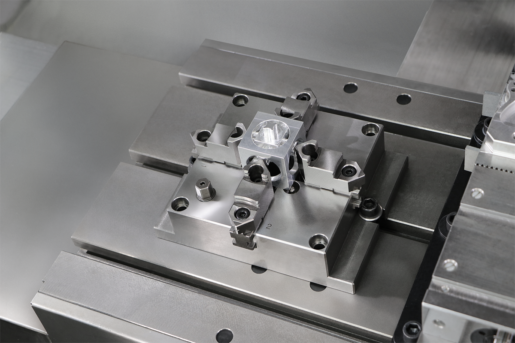

Voor boor- en freesmachines.
Basiselement precisiegeslepen.
Optimale toegankelijkheid van het smeersysteem.
Grote doorlopende gaten voor het spannen van stangen.
Bediening met een zeskantsleutel. Voor een snelle en eenvoudige bediening.
Zachte bekken kunnen eveneens op de basisbekken worden geschroefd.Toebehoren:K1838 spanbekken staal, zacht

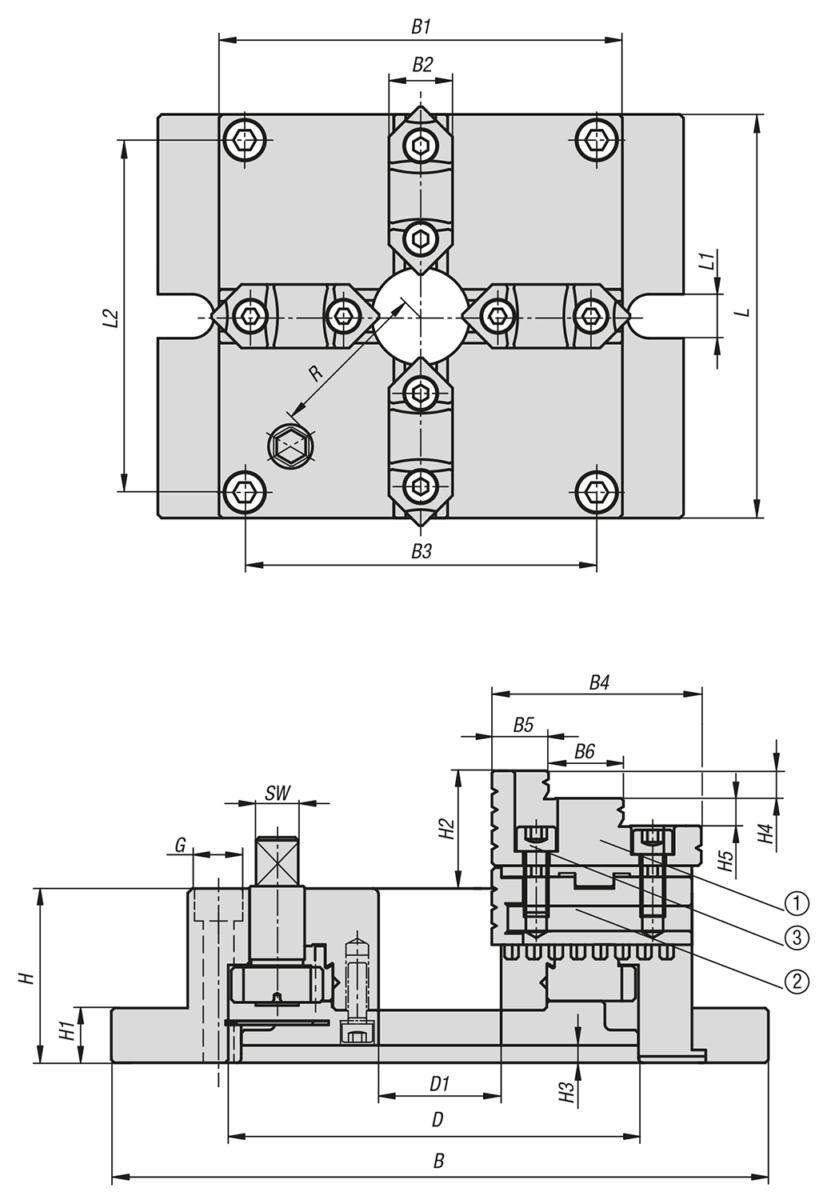

LeveringsomvangSpansleutel.Tekeningverwijzing:

1) omkeerbare spanbekken
2) basisbekken
3) bevestigingsschroeven

DownloadHier is de informatie verzamelt als PDF:

Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.

Technische gegevens K1837 Stationaire 4-Klauwplaatstaal

336 kB

TH_020_Stationaere_Backenfutter_K1836_K1837_NL

441 kB

Tekeningen

Artikeloverzicht (gecomprimeerd)

Artikelkeuze/-filter

Bestelnummer	L	L1	L2	B	B1	B2	B3	B4	B5	B6	D	D1	G voor cilinderkopschroef	H	H1	H2	Prijs
K1837.215	165	18	144	215	165	26	144	68	18,5	24,5	130	40	M10	57	18	39	932,00 €
K1837.250	200	18	174	250	200	28	174	82	23	27,9	160	55	M12	65	20	43	1.084,00 €
K1837.310	250	18	218	310	250	32	218	93	24,9	32,5	200	70	M14	72	22	50	1.474,00 €
K1837.380	310	22	274	380	310	40	274	117	31,2	40,6	260	100	M16	85	25	56	2.014,00 €

Bestelnummer	H3	H4	H5	SW	R			Aanhaal- moment max. Nm	Spankracht F kN	Toebehoren	Prijs
K1837.215	5,5	9	9	14	66	4-128	55-128	68	15	K1838.2154	932,00 €
K1837.250	6	10	10	17	83	5-162	62-162	93	18	K1838.2154	1.084,00 €
K1837.310	6	12	12	21	104	6-200	72-200	137	22	K1838.2154	1.474,00 €
K1837.380	7	15	15	23	135	10-265	90-265	156	25	K1838.2154	2.014,00 €
