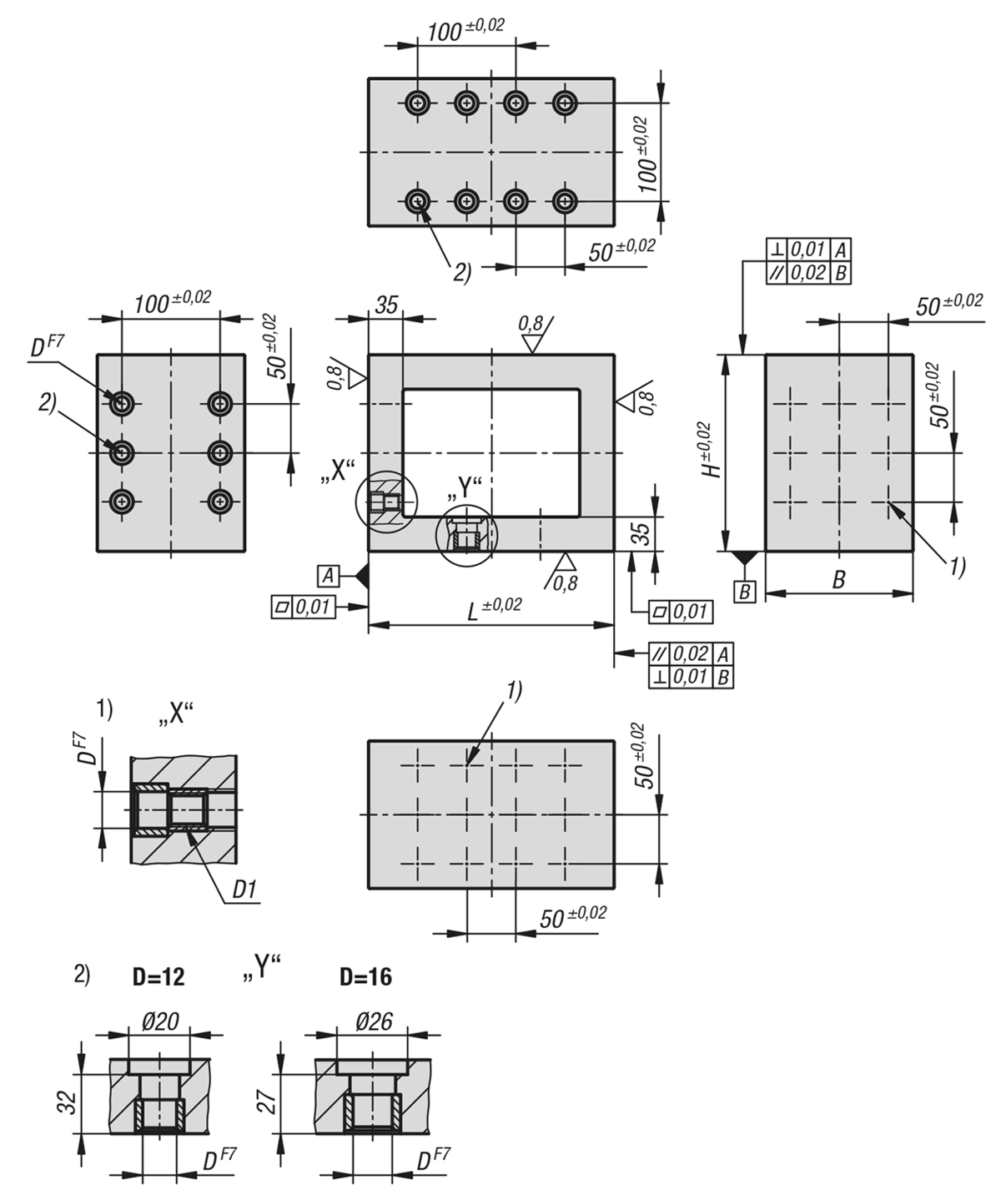

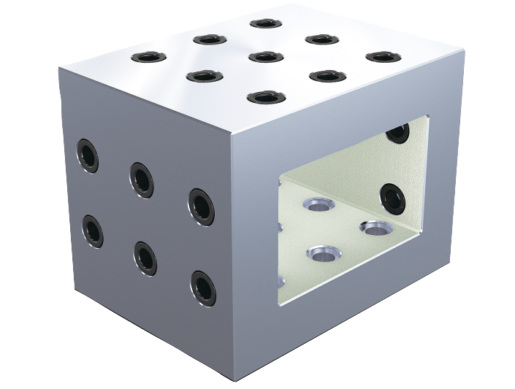

BeschrijvingGrondstof:GJL 300.Uitvoering:Steun- en opspanvlakken geslepen.Opmerking:Rasterafstand 50 ±0,02 mm. Consoles worden gebruikt voor de opbouw van modulaire installaties. Ze kunnen nauwkeurig op rastersystemen worden gepositioneerd en bevestigd. Zo kan de positie van de rasterboringen op het hogere opspanvlak worden voortgezet. Consoles zijn ook bedoeld als basiselementen voor het spannen van kleinere werkstukken. Consoles van systeemmaat M12 worden bevestigd met behulp van passchroeven K0815.112065. Consoles van systeemmaat M16 worden bevestigd met behulp van passchroeven K0815.116065. Beschermdoppen voor het afsluiten van de rasterboringen moeten apart worden besteld.Tekeningverwijzing:
1) Rasterboring 2) Boring voor pasbout
Bijzonderheden
DownloadHier is de informatie verzamelt als PDF:
Zoekt u CAD-gegevens? Deze vindt u direct in de producttabel.
