Material
Gehard staal.
Version
Basislichaam geoxideerd.
Functievlakken inzetgehard en geslepen.
Functievlakken inzetgehard en geslepen.
Meer weergeven
Minder weergeven

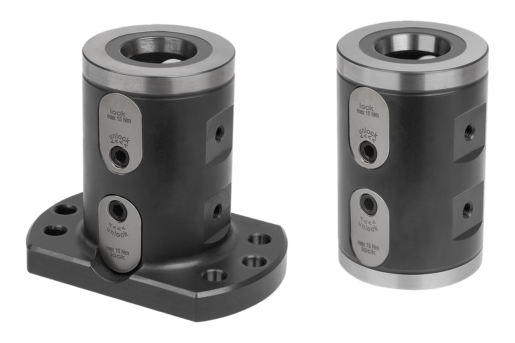

UNILOCK 5-as-basismodule met dubbele spanning systeemgrootte 80 mm, met voet
vanaf
842,40 €
excl. BTW
plus verzendkosten
UNILOCK 5-as-basismodule met dubbele spanning systeemgrootte 80 mm, zonder voet
vanaf
781,20 €
excl. BTW
plus verzendkosten
Beschrijving
Material
Gehard staal.
Version
Basislichaam geoxideerd.
Functievlakken inzetgehard en geslepen.
Functievlakken inzetgehard en geslepen.
Note

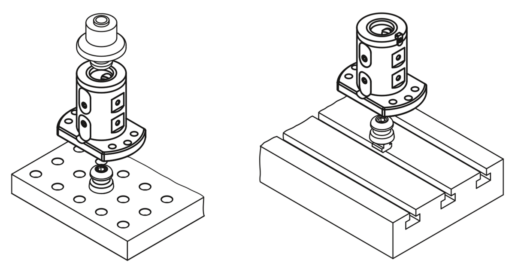

De UNILOCK 5-as-basismodules zijn direct aanpasbaar op de machinetafel met raster-systeem of machinetafels in T-gleufuitvoering, alsmede op rasterplaten met rasterafstand 40/50 mm systeemmaat M12. Passend bij UNILOCK nulpunt spansysteem met UNILOCK spanpen. Met een passende adapterspanbout kan ook op de gangbare nulpunt spansystemen direct opgebouwd worden.
De basismodule zonder voet is bijzonder goed geschikt voor plaatsbesparende opspanningen.
Met de UNILOCK blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N
- opspankracht (M12) 50.000 N
- opspankracht (M16) 75.000 N
Opspankracht met inbusbout DIN EN ISO 4762 -12.9
Blokkeerpennen mogen alleen in combinatie met een gemonteerde wisseleenheid in de spanmodule worden opgespannen.
De basismodule zonder voet is bijzonder goed geschikt voor plaatsbesparende opspanningen.
Met de UNILOCK blokkeerpennen in combinatie met de bevestigingsschroeven M10, M12, M16 zijn de volgende opspankrachten mogelijk:
- opspankracht (M10) 35.000 N
- opspankracht (M12) 50.000 N
- opspankracht (M16) 75.000 N
Opspankracht met inbusbout DIN EN ISO 4762 -12.9
Blokkeerpennen mogen alleen in combinatie met een gemonteerde wisseleenheid in de spanmodule worden opgespannen.
Op aanvraag
Met verdraaibeveiliging
Drawing reference
1) met voet
2) zonder voet
2) zonder voet
